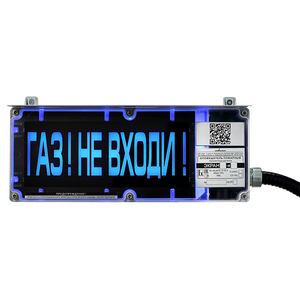

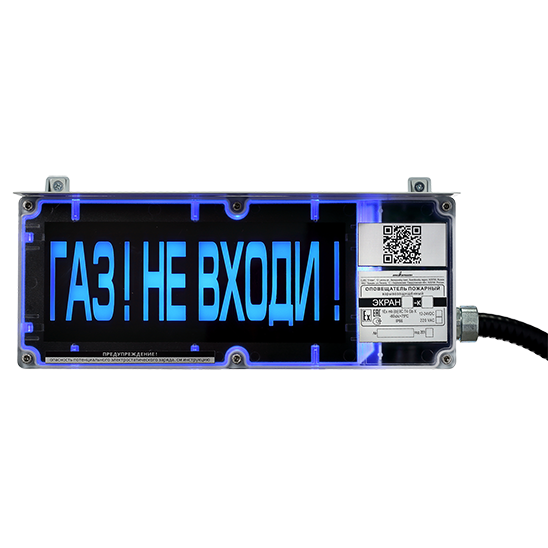

Взрывозащищенный светозвуковой оповещатель (табло) ЭКРАН-СЗ-К1 без дополнительных секций

ЭКРАН-С3-К1 - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
Отличительные особенности оповещателя табло ЭКРАН:
  • низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
  • напряжение питания 12-24 В  или 100-240 В
  • эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
  • контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
  • высококонтрастные надписи табло «ЭКРАН-С», «ЭКРАН-СУ»  и «ЭКРАН-С3»
  • подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
  • при подключении оповещателей «ЭКРАН» не требуется искробезопасных шлейфов
Для ЭКРАН-С3 возможно изменение характера звучания — 2 режима:



Оповещатель пожарный взрывозащищенный ЭКРАН-СЗ внесен в номенклатурный Справочник МТР ПАО "Газпром".

Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред
1Ex mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред
Ex mb [ib] IIIC T130°C Db X
cтепень защиты оболочки
IP66
условия эксплуатации, °С
от -60...+75 °C
тип звукового сигнала
сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
напряжение питания, В
12-28 / 100-245
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
Напряжение питания, В

Режим свечения
ЭКРАН-С/СУ
ЭКРАН-СЗ
Желтого и красного свечения
Белого свечения
Желтого и красного свечения
Белого свечения
12
Ярко
180
150
190
170
ПП
110
95
120
110
24
Ярко
110
100
110
100
ПП
75
70
80
75
230
Ярко
20
20
20
20
ПП
15
15
15
15
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление дополнительной секции):
Напряжение питания, В
Доп. секция К2 (световая)
Доп. секция К3 (звуковая)
Доп. секция К4 (светозвуковая)
12
40
45
55
24
45
50
55
230
5
5
5
*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.


Чертежи и программы

Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ (DWG) 306,6 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН (DXF) 31,9 КБ
3D-модель ЭКРАН-С/СЗ/СУ (STEP) 255,0 КБ

Сертификаты

Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 384,2 КБ
Сертификат соответствия ГОСТ 30546.1-98 (сейсмостойкость) 654,7 КБ
Декларация о соответствии ТР ТС 020/2011 345,1 КБ
Сертификат соответствия ТР ТС 012/2011 6,2 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 2,6 МБ

Документы, паспорта, руководства

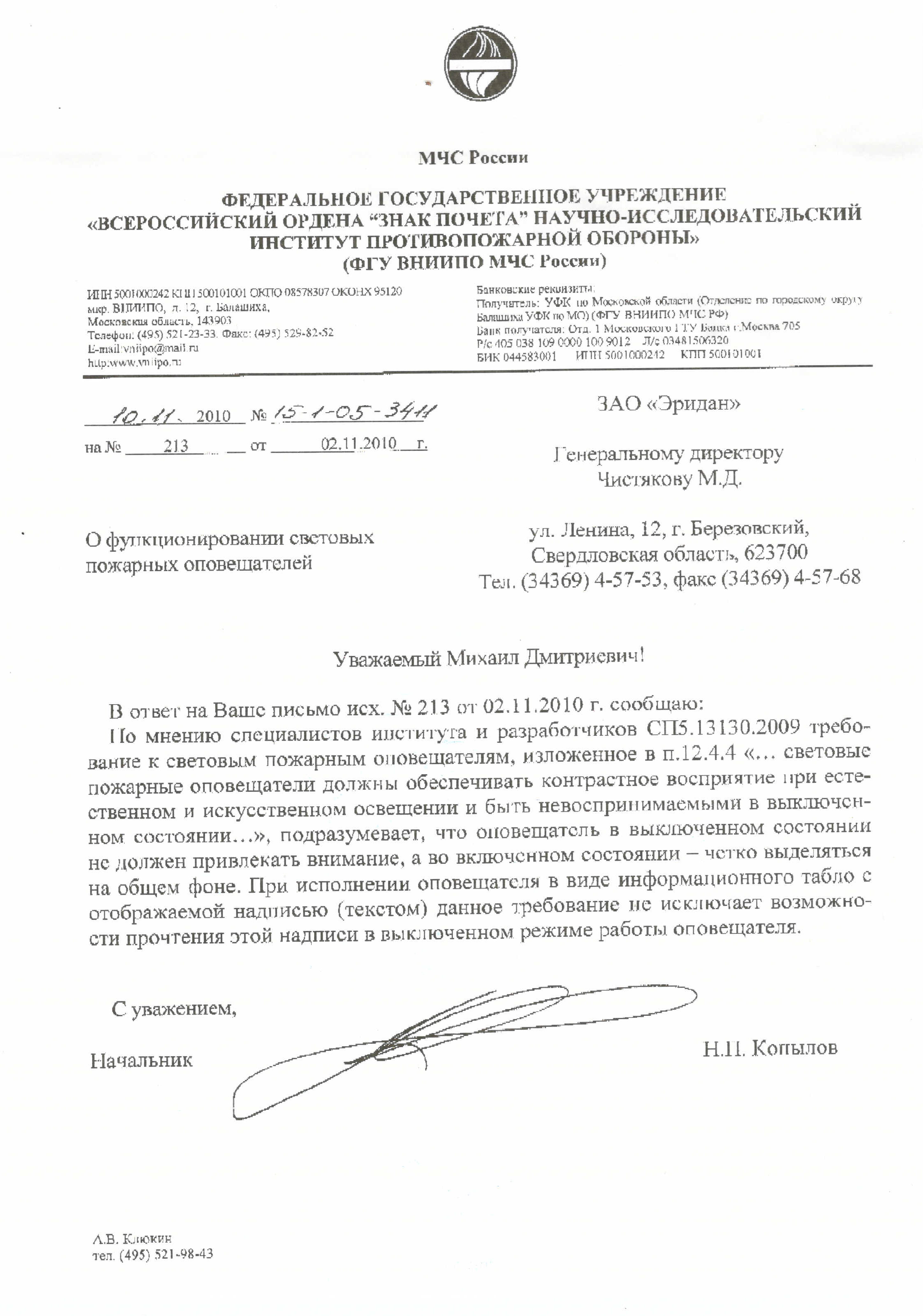

Письмо ВНИИПО МЧС России «О функционировании световых пожарных оповещателей» 656,2 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Заключение Минпромторга на продукцию АО "Эридан" 655,2 КБ
Опросный лист для заказа оповещателя ЭКРАН, ЭКРАН-ККВ 314,9 КБ
Паспорт ЭКРАН-СЗ-К1 1,3 МБ
