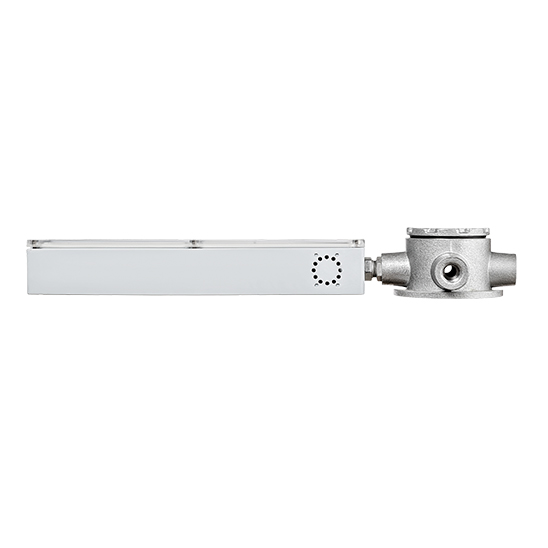

Взрывозащищенный оповещатель ЭКРАН-С3-ККВ-К1 c коммутационной коробкой без дополнительных секций

ЭКРАН-С3-ККВ-К1 - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м без дополнительных секций. Дополнительные секции предусмотрены в ЭКРАН-С3-ККВ-К2
Будьте внимательны при оформлении заявки, в стандартный комплект поставки козырек не входит.
Важно! Оповещатель ЭКРАН-СЗ-ККВ-К1 - имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3).
Отличительные особенности оповещателя табло "ЭКРАН-ККВ":
  • низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
  • напряжение питания 12-24 В  или 100-240 В
  • эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
  • контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
  • высококонтрастные надписи табло «ЭКРАН-С3-ККВ»
  • подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
  • при подключении оповещателей «ЭКРАН-ККВ» не требуется искробезопасных шлейфов
  • для ЭКРАН-С3-ККВ возможно изменение характера звучания — 2 режима
Конструкция:
  • размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната

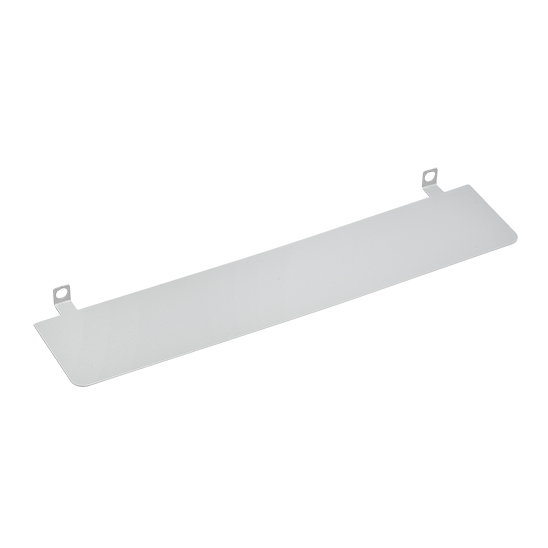

  • предусмотрена установка козырька (опция)

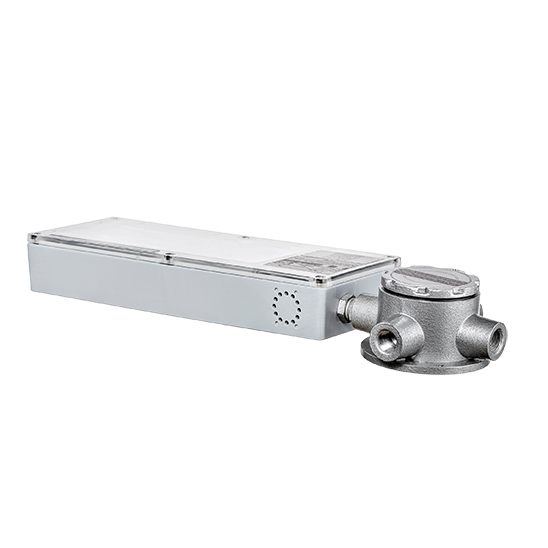

  • в конструкцию входит коммутационная коробка
  • предусмотрена замена надписи без демонтажа оповещателя
  • возможность настройки режимов звука и света непосредственно на объекте
Ключевые характеристики:
  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонипроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)
  • предусмотрена возможность световой или звуковой дополнительной секции
Закажите оповещатель Экран по телефонам: +7 (343) 351-05-07

Оповещатель пожарный взрывозащищенный ЭКРАН-ККВ внесен в номенклатурный Справочник МТР ПАО "Газпром".

Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред
1Ex db mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред
Ex tb mb [ib] IIIC T130°C Db X
cтепень защиты оболочки
IP66
условия эксплуатации, °С
от -60...+75 °C
тип звукового сигнала
сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
напряжение питания, В
12-28 / 100-245
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5

Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):

Напряжение питания, В

Режим свечения
ЭКРАН-С/СУ ЭКРАН-СЗ
Желтого и красного свечения
Белого свечения
Желтого и красного свечения Белого свечения
12
Ярко
180
150
190 170
ПП
110
95
120 110
24
Ярко
110
100
110 100
ПП
75
70
80 75
230 Ярко 20 20 20 20
ПП 15 15 15 15

Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление дополнительной секции):
Напряжение питания, В Доп. секция К2 (световая) Доп. секция К3 (звуковая) Доп. секция К4 (светозвуковая)
12 40 45 55
24 45 50 55
230 5 5 5

*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.
