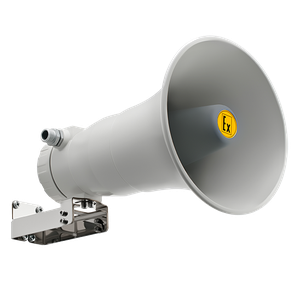

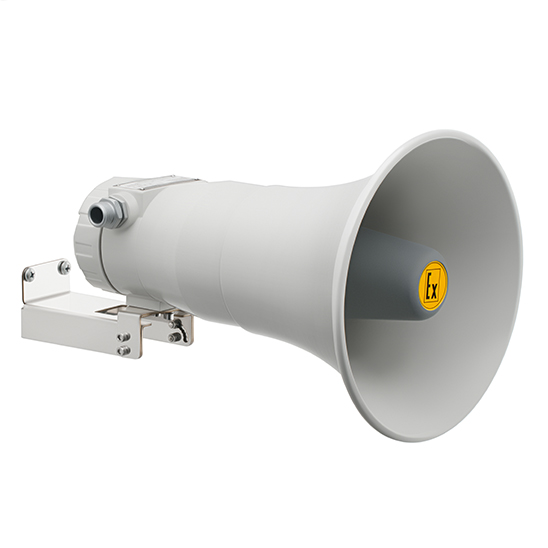

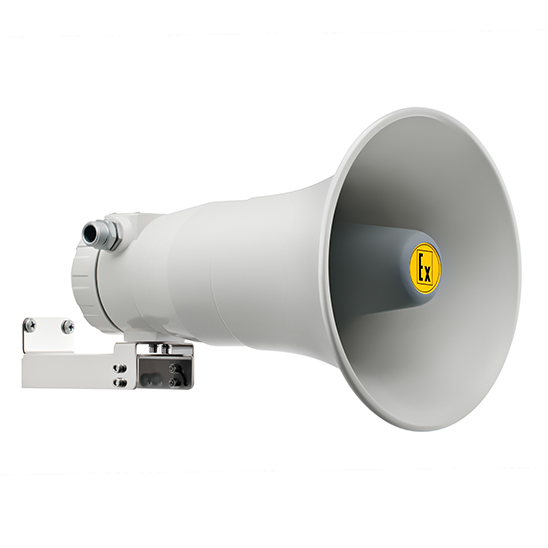

ГРВ-07е-30-РМ Громкоговоритель рупорный взрывозащищенный с возможностью переключения мощности

Взрывозащищенные громкоговорители (речевые оповещатели) предназначены для использования в качестве источника звука в системах пожарной, охранной сигнализации, производственно-технологической громкоговорящей связи и других видов оповещения и озвучивания при совместной работе с приемно-контрольными устройствами и усилителями.

В системах пожарной сигнализации громкоговорители используются как речевые оповещатели взрывозащищенные и обеспечивают передачу сообщения о пожаре и инструкций по эвакуации.

Взрывозащищенные громкоговорители применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Отличительные особенности и характеристики:

маркировка взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T85°С Db X
герметичный взрывозащищенный корпус IP66
температура эксплуатации от - 60°С до +55°С
комплектуется кабельными вводами и кронштейном
возможность переключения на 25, 12,5, 6, 4, 2 или 1 Вт

Конструкция:

Неокисляющиеся пружинные клеммы WAGO
Выпускается в корпусе из алюминиевого сплава АК 12 ПЧ

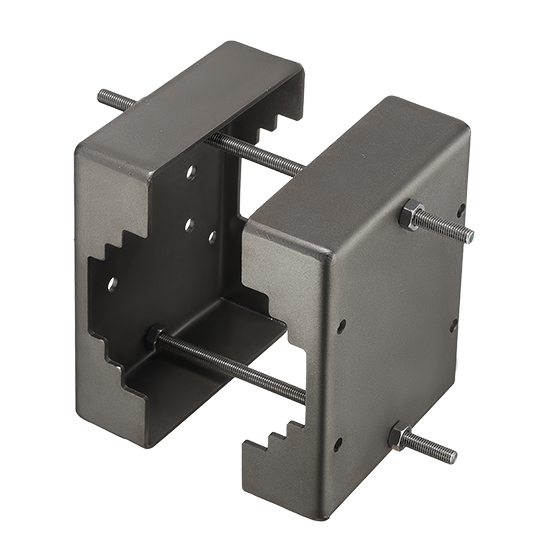

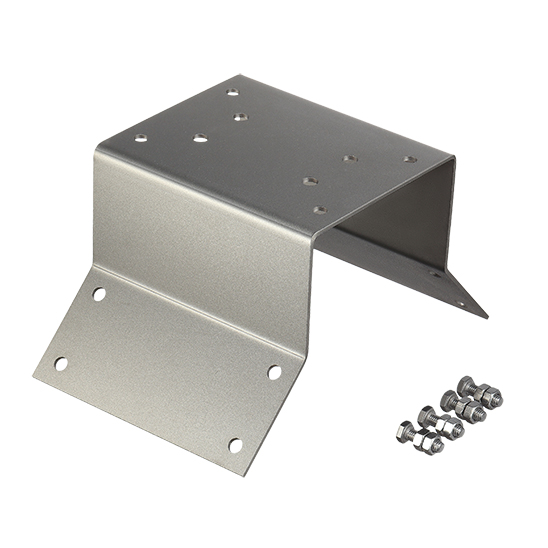

При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).

Закажите громкоговоритель по телефону: +7 (343) 351-05-07

Наша компания выпускает и другие виды оповещателей

Пишите на нашу электронную почту: market@eridan-zao.ru

Громкоговоритель взрывозащищенный ГРВ-07е-30РМ внесен в номенклатурный Справочник МТР ПАО "Газпром".
Коды МТР Газпром для продукции АО Эридан

ГРВ-07е-30-РМ Громкоговоритель рупорный взрывозащищенный с возможностью переключения мощности

Отличительные особенности и характеристики:

маркировка взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T85°С Db X
герметичный взрывозащищенный корпус IP66
температура эксплуатации от - 60°С до +55°С
комплектуется кабельными вводами и кронштейном
возможность переключения на 25, 12,5, 6, 4, 2 или 1 Вт

Конструкция:

Неокисляющиеся пружинные клеммы WAGO
Выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).

Закажите громкоговоритель по телефону: +7 (343) 351-05-07

Наша компания выпускает и другие виды оповещателей

Пишите на нашу электронную почту: market@eridan-zao.ru

Наименование параметра	Модель громкоговорителя /значение параметра
	ГРВ-07е-30-РМ
Маркировка взрывозащиты	1Ex db IIC T6 Gb X / Ex tb IIIC T85°С Db X
Степень защиты оболочки	IP66
Температура эксплуатации, °С	- 60°С...+55°С
Номинальная мощность, Вт	30
Номинальное напряжение, Uн макс, В	100
Переключаемое соединение: - импеданс, кОм - мощность, Вт	0,33 / 0,4 / 0,8 / 1,67 / 2,5 / 5 / 10 30 / 25 / 12,5 / 6 / 4 / 2 / 1
Эффективный рабочий диапазон частот, Гц	380-6500
Уровень характеристической чувствительности SPL (1 Вт, 1 м), дБ, не менее	107
Максимальный уровень звукового давления (P макс, 1 м), дБ, не менее	122
Масса, кг, не более	4,9
Габаритные размеры (без кронштейна), мм, не более	Ø280x380
Угол раскрыва рупоров	45 град
срок службы	10 лет
гарантийный срок	5 лет

Справочно:

Для того, чтобы динамики громкоговорителей не выходили из строя от выходного напряжения трансляционного усилителя, а соединённые параллельно несколько громкоговорителей внутри зоны оповещения суммарным низким сопротивлением не выводили из строя выходной трансформатор усилителя мощности, в громкоговорителях используются согласующие звуковые трансформаторы. В зависимости от номинальной рабочей мощности громкоговорителей звуковые трансформаторы имеют разные, специально рассчитанные, входные сопротивления. Расчёт производится исходя из максимального выходного напряжения усилителей мощности U вых и номинальной мощности громкоговорителя Pвых:

R = Uвых * Uвых / Pвых.

Таким образом громкоговорители могут работать с любым усилителем мощности, независимо от его выходной мощности. Однако необходимо учесть, что общая номинальная мощность громкоговорителей должна быть не выше выходной мощности усилителя мощности. В противном случае суммарное сопротивление громкоговорителей выведет из строя выходной трансформатор усилителя.
