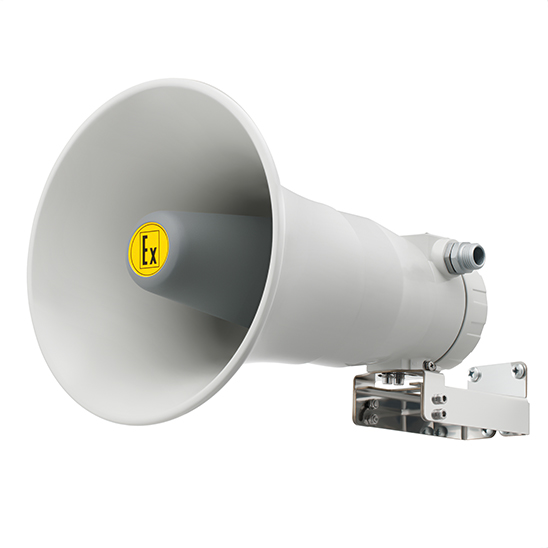

ГРВ-07е громкоговоритель рупорный взрывозащищенный

Взрывозащищенные громкоговорители предназначены для использования в качестве источника звука в системах пожарной, охранной сигнализации, производственно-технологической громкоговорящей связи и других видов оповещения и озвучивания при совместной работе с приемно-контрольными устройствами и усилителями.
В системах пожарной сигнализации громкоговорители используются как речевые оповещатели взрывозащищенные и обеспечивают передачу сообщения о пожаре и инструкций по эвакуации.
Взрывозащищенные громкоговорители применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Речевой оповещатель взрывозащищенный

3 варианта исполнения громкоговорителя ГРВ:

  • ГРВ-07е-20 – громкоговоритель рупорный взрывозащищенный 20 Вт
  • ГРВ-07е-30 – громкоговоритель рупорный взрывозащищенный 30 Вт
  • ГРВ-07е-50 – громкоговоритель рупорный взрывозащищенный 50 Вт

Отличительные особенности и характеристики:

  • маркировка взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T85°С Db X
  • герметичный взрывозащищенный корпус IP66
  • температура эксплуатации от - 60°С до +55°С
  • комплектуется кабельными вводами и кронштейном

Конструкция:

  • Неокисляющиеся пружинные клеммы WAGO
  • Выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).
Громкоговоритель взрывозащищенный ГРВ-07е внесен в номенклатурный Справочник МТР ПАО "Газпром".





Характеристики

Наименование параметра
Модель громкоговорителя /значение параметра
ГРВ-07е-20
ГРВ-07е-30
ГРВ-07е-30-РМ
ГРВ-07е-50
Маркировка взрывозащиты
1Ex db IIC T6 Gb X / Ex tb IIIC T85°С Db X
Степень защиты оболочки
IP66
Температура эксплуатации, °С
 - 60°С...+55°С
Номинальная мощность, Вт
20
30
30
50
Номинальное напряжение, Uн макс, В
100
Переключаемое соединение:
 - импеданс, кОм
 - мощность, Вт
0,5 / 1
20 / 10
0,33 / 0,66
30 / 15
0,33 / 0,4 / 0,8 / 1,67 / 2,5 / 5 / 10
30 / 25 / 12,5 / 6 / 4 / 2 / 1
0,2 / 0,4
50 / 25
Низкоомное соединение:
 - импеданс, Ом
 - мощность, Вт
8
20
8
30
-
-
8
50
Эффективный рабочий диапазон частот, Гц
380-6500
Уровень характеристической чувствительности SPL (1 Вт, 1 м), дБ, не менее
106
107
107
109
Максимальный уровень звукового давления (P макс, 1 м), дБ, не менее
119
122
122
126
Масса, кг, не более
4,5
4,9
4,9
5,3
Габаритные размеры (без кронштейна), мм, не более
Ø250x330
Ø280x380
Ø280x380
Ø320х400
Угол раскрыва рупоров
45 град
срок службы
10 лет
гарантийный срок
5 лет

Справочно:
Для того, чтобы динамики громкоговорителей не выходили из строя от выходного напряжения трансляционного усилителя, а соединённые параллельно несколько громкоговорителей внутри зоны оповещения суммарным низким сопротивлением не выводили из строя выходной трансформатор усилителя мощности, в громкоговорителях используются согласующие звуковые трансформаторы. В зависимости от номинальной рабочей мощности громкоговорителей звуковые трансформаторы имеют разные, специально рассчитанные, входные сопротивления. Расчёт производится исходя из максимального выходного напряжения усилителей мощности U вых и номинальной мощности громкоговорителя Pвых:
R = Uвых * Uвых / Pвых.
Таким образом громкоговорители могут работать с любым усилителем мощности, независимо от его выходной мощности. Однако необходимо учесть, что общая номинальная мощность громкоговорителей должна быть не выше выходной мощности усилителя мощности. В противном случае суммарное сопротивление громкоговорителей выведет из строя выходной трансформатор усилителя.
Пример: прибор оповещения имеет выходное напряжение 120 В. Чтобы громкоговоритель не "перегружался" напряжение следует подавать на клеммы максимального сопротивления. У ГРВ-07е-30, например, это 660 Ом, при этом получим мощность P=U*U/R=120*120/660=21,8 Вт. Т.е. если нужно получить 20 Вт при 120 В нужно взять громкоговоритель на 30 Вт.
По электрическим и акустическим характеристикам громкоговорители аналогичны рупорным громкоговорителям HS-20, HS-30, HS-50 фирмы Inter-M.


Документы, паспорта, руководства

Паспорт на кабельные вводы 374,4 КБ
Паспорт ГРВ-07 1,2 МБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Выпуск новой модификации ГРВ-07е-30-РМ 95,3 КБ
Письмо ВНИИПО МЧС России «О распространении действия сертификата» на ГРВ-07е-30-РМ 498,9 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Опросный лист для заказа оповещателя ГРВ-07е 273,7 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия / взрывозащиты ГРВ-07е 20-25 гг (Евразийский экономический союз) 1,3 МБ
Сертификат пожарной безопасности ГРВ-07е 21-26 гг (Евразийский экономический союз) 866,8 КБ
Декларация о соответствии ТР ТС 020/2011 ГРВ-07е 18-23гг (ЭМС) 477,0 КБ
Сертификат соответствия ГРВ-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 672,2 КБ

Чертежи и программы

3D-модель ГРВ-07е-20/30/50 (STEP) 129,3 КБ
Чертеж с габаритными и посадочными размерами ГРВ-07е-20/30/50 (DWG) 302,5 КБ
Чертеж с габаритными и посадочными размерами ГРВ-07е (DXF) 26,9 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ-Н ЗГ-Н Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) 732,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБМ20 КВБМ20 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
20Вт 20Вт ГРВ-07е-20 – громкоговоритель рупорный взрывозащищенный 20 Вт 0,0 ₽
30Вт 30Вт ГРВ-07е-30 - громкоговоритель рупорный взрывозащищенный 30 Вт 2700,0 ₽
50Вт 50Вт ГРВ-07е-50 – громкоговоритель рупорный взрывозащищенный 50 Вт 8550,0 ₽
АК-С АК-С АК-С - Адаптер крепления к столбу (Ø110-150 мм) 8766,0 ₽
АК-У АК-У АК-У - Адаптер крепления на угол. 5382,0 ₽
