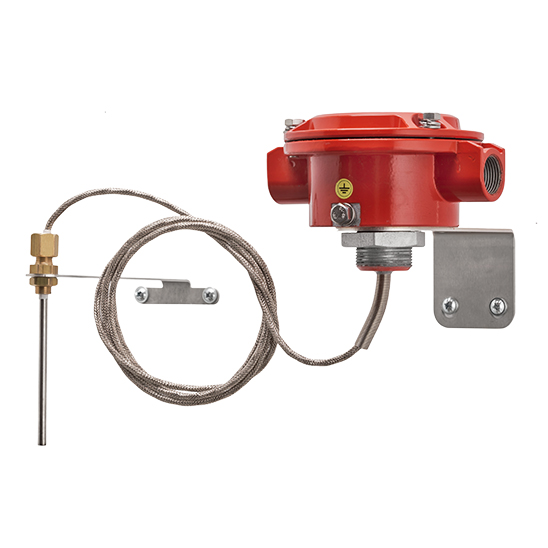

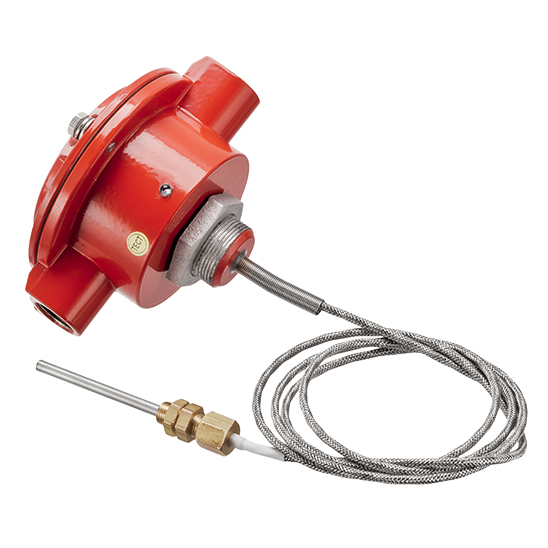

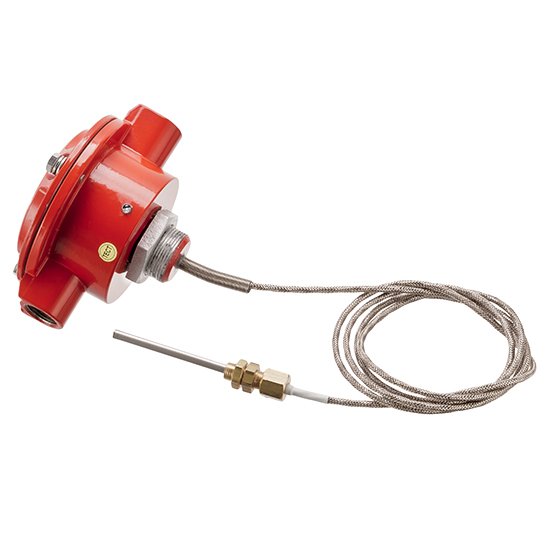

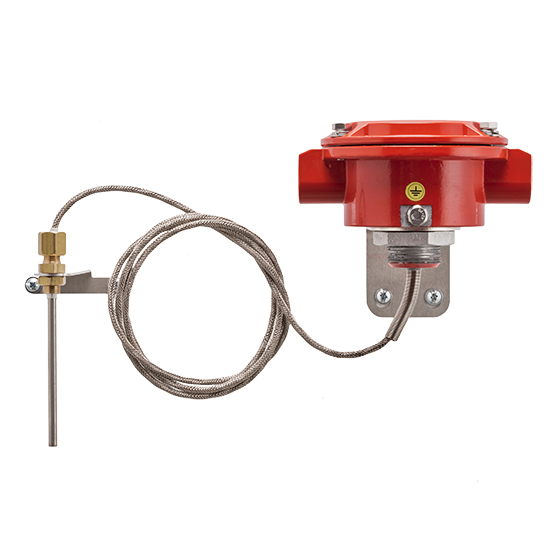

Настройка тепловых извещателей на температуру срабатывания
 |
Извещатель ИП101-07вт внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.
|
Настройка тепловых извещателей на температуру срабатывания
|
|
Извещатель ИП101-07вт внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.
|
| маркировка взрывозащиты для взрывоопасных газовых сред | 1Ех db [ia Ga] IIC T4/T5/T6 Gb X |
| маркировка взрывозащиты для взрывоопасных пылевых сред | Ex tb [ia Da] IIIC T85/100/135°C Db X |
| маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред |
0Ех ia IIC T2/T3/T4/T5/T6 Ga X
|
| маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред | Ex ia IIIC T85/100/135/200/250°C Da X |
| степень защиты оболочки | IP66 / IP67 |
|
температурный класс настройки извещателя
|
A1, A2, A3, B, C, D, E, F, G, Н
|
|
температура срабатывания, °С
|
54-250
|
|
напряжение питания, В
|
8-28
|
|
максимальный потребляемый ток, мкА
|
200
|
|
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
|
|
| для выносного элемента |
Т2 - от - 60 до + 250
|
|
Т3 - от - 60 до + 200
|
|
|
Т4 - от - 60 до + 135
|
|
|
Т5 - от - 60 до + 100
|
|
| для корпуса извещателя |
Т6 - от - 60 до + 85
|
| габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм |
128х104х81
|
| длина выносного чувствительного элемента, м | от 1,5 до 30 |
|
масса, не более, кг
|
1,1
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
| Сертификат соответствия / взрывозащиты ИП101-07 19-24 гг (таможенный союз) | 3,6 МБ |
| Декларация о соответствии ТР ЕАЭС 037/2016 ИП101-07 20-25гг | 455,6 КБ |
| Декларация о соответствии ТР ТС 020 ИП101-07 21-26 гг (ЭМС) | 357,0 КБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП103-2/1, ИП101-07е, ИП101-07 21-26 гг (Евразийский экономический союз) | 1,7 МБ |
| Сертификат соответствия ИП103, ИП101-07-ем/мд/вт/RS/а ГОСТ30546.1.2.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) | 691,5 КБ |
| Сертификат соответствия ИП101-07е SIL2 22-25 гг | 661,6 КБ |
| Паспорт ИП101-07вт | 201,7 КБ |
| Руководство ИП101-07вт | 646,5 КБ |
| Паспорт на кабельные вводы | 359,3 КБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Включение в адресный шлейф приборов НВП "Болид" | 2,2 МБ |
| Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» | 127,9 КБ |
| Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG | 85,1 КБ |
| Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 | 181,0 КБ |
| Чертеж с габаритными и посадочными размерами ИП101-07вт (DWG) | 424,7 КБ |
| 3D-модель ИП101-07вт (STEP) | 260,9 КБ |
| Опросный лист для заказа извещателя теплового взрывозащищенного | 302,5 КБ |
| Чертеж с габаритными и посадочными размерами ИП101-07вт (DXF) | 94,8 КБ |
