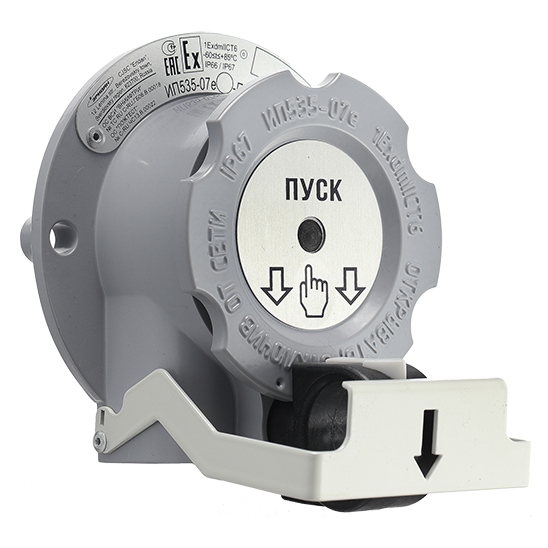

УДП ИП535-07еа-RS-О "ПУСК" Устройство дистанционного пуска общепромышленное адресное Modbus RTU

Сертификаты

Комплектации

- +

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

Базовая комплектация

Для РФ, с НДС

11 605 ₽

Экспорт, без НДС

11 605 ₽

По всем вопросам звоните или пишите в чат.

- +

Для РФ, с НДС

11 605 ₽

Экспорт, без НДС

11 605 ₽

По всем вопросам звоните или пишите в чат.

Описание

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Устройство дистанционного пуска ИП535-07еa-RS-О выполнено в конструкции пожарного ручного извещателя класса В по ГОСТ Р 53325-2012 и предназначено для ручного запуска систем противо-пожарной защиты, исполнительных механизмов систем пожаротушения, дымоудаления и т. п..

Отличительные особенности УДП ИП535-07еа-RS-О:

активация УДП производится двумя действиями
«антивандальная» конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
подключение в адресные системы пожарной сигнализации (протокол Modbus RTU)

Принцип работы:

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).

Отличительные особенности УДП ИП535-07е "ПУСК":

приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
опция - козырек (по заказу, в стандартный комплект не входит)
цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый

Назначение УДП:

ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать
ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый)
АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый)
АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий)
ПУСК - назначение УДП определяется пользователем (цвет серый)

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
активация извещателя без повреждения конструкции
для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Характеристики

пылевлагонепроницаемость	IP66 / IР67
напряжение питания, В	8-28
максимальный потребляемый ток, мкА	70
условия эксплуатации, °С	от -60 до +85
габаритные размеры изв ещателя (без установленных кабельных вводов) не более, мм	120x135x110
масса (для алюминиевого корпуса) не более, кг	1,0
масса (для корпуса из нержавеющей стали) не более, кг	2,1
срок службы, не менее, лет	10
гарантийный срок, лет	5

ТУ 4371–006–43082497–04

Скачать

Документы, паспорта, руководства

Паспорт ИП535-07еа-RS
Руководство ИП535-07еа-RS-modbus
Справочная информация на кабельные вводы
Клеммы WAGO. Краткие сведения, монтаж
Опросный лист для заказа извещателя ручного и устройства дистанционного пуска

Сертификаты

Декларация ТР ТС 004, ТР ТС 020, ТР ЕАЭС 037
Декларация о соответствии ТР ТС 020 ИП535-07е 23-28гг (ЭМС)
