ИПП-07е-330 "Гелиос-2 ИК" Извещатель пламени пожарный взрывозащищенный
50 480 ₽
42 780 ₽

Сертификаты
ИПП-07е-330 "Гелиос-2 ИК" Извещатель пламени пожарный взрывозащищенный
ИПП-07е-330 "Гелиос-2 ИК" Извещатель пламени пожарный взрывозащищенный
ИПП-07е-330 "Гелиос-2 ИК" Извещатель пламени пожарный взрывозащищенный
ИПП-07е-330 "Гелиос-2 ИК" Извещатель пламени пожарный взрывозащищенный

ИПП-07е-330 "Гелиос-2 ИК" Извещатель пламени пожарный взрывозащищенный

№ Арт. : {{ product.state.sku }}
Дата обновления цен 18 августа 2022 г. 16:13
Стоимость выбранной комплектации
50 480 ₽
42 780 ₽
Стоимость выбранной комплектации:
42 780 ₽
42 780 ₽
добавить в заказ

ИПП-07е-330 "Гелиос-2 ИК"  Извещатель пламени пожарный взрывозащищенный
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.
Извещатель пламени взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

  • Возможность работы в жестких климатических условиях от -60°С до +55°С
  • Подключение, как на размыкание цепи, так и на замыкание
  • Наличие функции контроля загрязненности смотрового окна
  • Подключение в адресные системы пожарной сигнализации
  • Возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Извещатель пламени может выпускаться в следующих исполнениях:

  • ИПП-07е "Гелиос-2 ИК" исп. И1 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне.
  • ИПП-07е "Гелиос-2 ИК" исп. И2 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать в условиях прямой солнечной засветки до 70000 лк.
  • ИПП-07е "Гелиос-2 ИК" исп. И3 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до 250°С

Конструкция:

  • виброустойчивость (заливка компаундом)
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • отсутствие механических контактов

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP66, IР67
  • контролирует в двух диапозонах ИК-спектра наличие излучения пламени
  • для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП535-07e внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.
Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.
Имеет свидетельство о типовом одобрении Российского Речного Регистра



Характеристики

маркировка взрывозащиты
1Ex db IICT6 Gb
Ex tb IIIС Т850C Db
напряжение питания, В
8-28
ток, потребляемый извещателем
в дежурном режиме – не более 110 мкА
в режиме «Пожар» (на размыкание) - не более 250 мкА
условия эксплуатации, °С
от -60 до +55
cтепень защиты оболочки
 IP66 / IР67
угол обзора извещателя составляет не менее, °
7
габаритные размеры извещателя (с козырьком, без кронштейна и кабельных вводов)
87х81х144
масса (без кронштейна и кабельных вводов), не более, кг
0,5
срок службы, не менее, лет
10
гарантийный срок, лет
5

Чувствительность извещателя* "Гелиос - 2 ИК"

Тестовый очаг
Чувствительность, метров / Класс по ГОСТ Р 53325
По порогу 1
По порогу 2
По порогу 3
ТП-5  25 / 1
17 / 2
12 / 3
ТП-6 17 / 2
12 / 3
8 / 4

*Чувствительность извещателя – расстояние, при котором обеспечивается переход извещателя в режим “Пожар” от воздействия излучения тестовых очагов по ГОСТ Р 53325 за время не более 3 секунд.


Документы, паспорта, руководства

Паспорт на кабельные вводы 359,3 КБ
Паспорт МТШ (метка токового шлейфа) 258,3 КБ
Паспорт ИПП-07е "Гелиос" 828,8 КБ
Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» 127,9 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ
Чертеж с габаритными и посадочными размерами ИПП330-07е (DWG) 328,6 КБ
3D-модель ИПП330-07е (STEP) 222,2 КБ
Чертеж с габаритными и посадочными размерами ИПП-07е "Гелиос-2 ИК" (DXF) 33,0 КБ
Опросный лист для заказа извещателя пламени серии «Гелиос» 279,0 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия ТР ТС 012/2011 ИПП-07е ("Гелиос") 20-25 гг (Евразийский экономический союз) 1,4 МБ
Сертификат соответствия ИПП-07е "Гелиос" ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 674,2 КБ
Декларация о соответствии ТР ТС 020 ИПП-07е "Гелиос" 22-27гг (ЭМС) 387,5 КБ
Сертификат РМРС ИПП-07 «Гелиос» 22-24гг 466,0 КБ
Сертификат соответствия ИПП-07е ("Гелиос") SIL2 22-25 гг 665,3 КБ
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИПП-07е ("Гелиос") 21-26 гг (Евразийский экономический союз) 1,7 МБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИПП-07е 20-25гг 469,0 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ-Н ЗГ-Н Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) 732,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ20-Н КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
КВО14-Н КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
И1 И1 И1 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. 0,0 ₽
И2 И2 И2 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать в условиях прямой солнечной засветки до 70000 лк. 7428,0 ₽
И3 И3 И3 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до 250°С 12330,0 ₽
КУ КУ Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м) 1074,0 ₽
Стандартный(по умолчанию) Стандартный(по умолчанию) По умолчанию извещатель комплектуется кронштейном L=0,1 м 0,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
ЗГ-Н
ЗГ-Н
Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н)
732,0 ₽
КВБ12
КВБ12
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием
708,0 ₽
КВБ17
КВБ17
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием
936,0 ₽
КВБУ14
КВБУ14
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ18
КВБУ18
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ22
КВБУ22
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВМ15
КВМ15
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием
804,0 ₽
КВМ20
КВМ20
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием
1020,0 ₽
КВМ20-Н
КВМ20-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)
2220,0 ₽
КВМ25
КВМ25
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием
1308,0 ₽
КВО10
КВО10
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием
318,0 ₽
КВО14
КВО14
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием
348,0 ₽
КВО14-Н
КВО14-Н
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н)
558,0 ₽
ОЭ
ОЭ
Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием
1542,0 ₽
ШТ1"
ШТ1"
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием
606,0 ₽
ШТ1/2"
ШТ1/2"
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием
360,0 ₽
ШТ20
ШТ20
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием
390,0 ₽
ШТ25
ШТ25
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием
588,0 ₽
ШТ3/4"
ШТ3/4"
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием
420,0 ₽
И1
И1
И1 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне.
0,0 ₽
И2
И2
И2 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать в условиях прямой солнечной засветки до 70000 лк.
7428,0 ₽
И3
И3
И3 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до 250°С
12330,0 ₽
КУ
КУ
Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м)
1074,0 ₽
Стандартный(по умолчанию)
Стандартный(по умолчанию)
По умолчанию извещатель комплектуется кронштейном L=0,1 м
0,0 ₽

Подключение извещателей к ППКП разных производителей

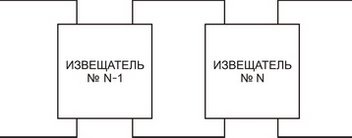

Схема подключения
параметры подключения
рекомендации
