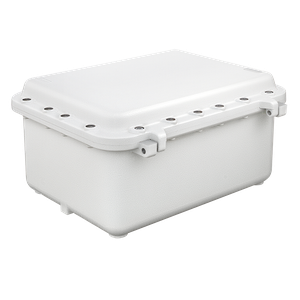

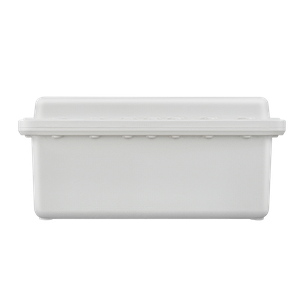

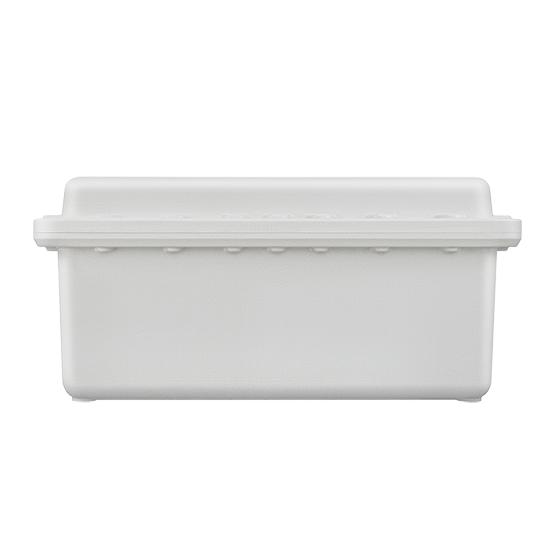

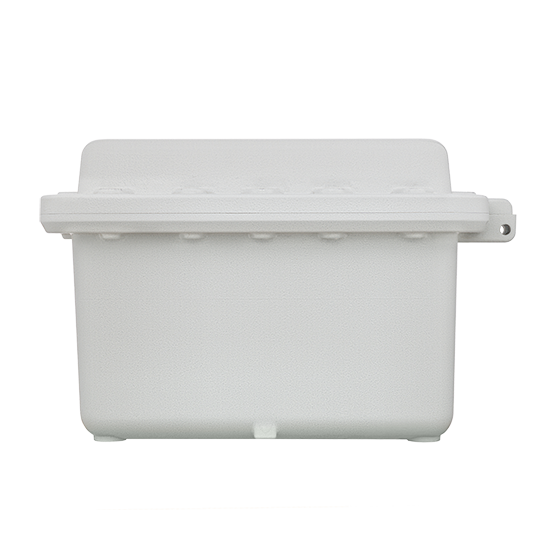

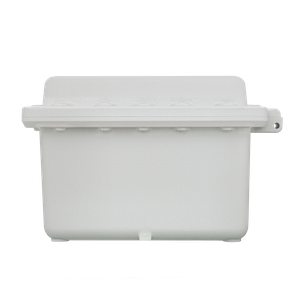

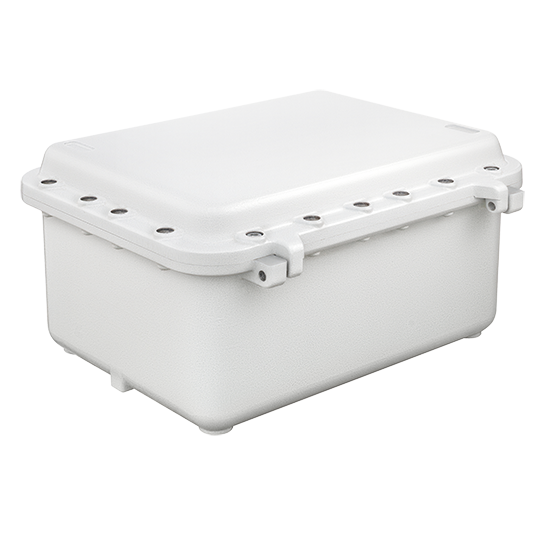

Описание

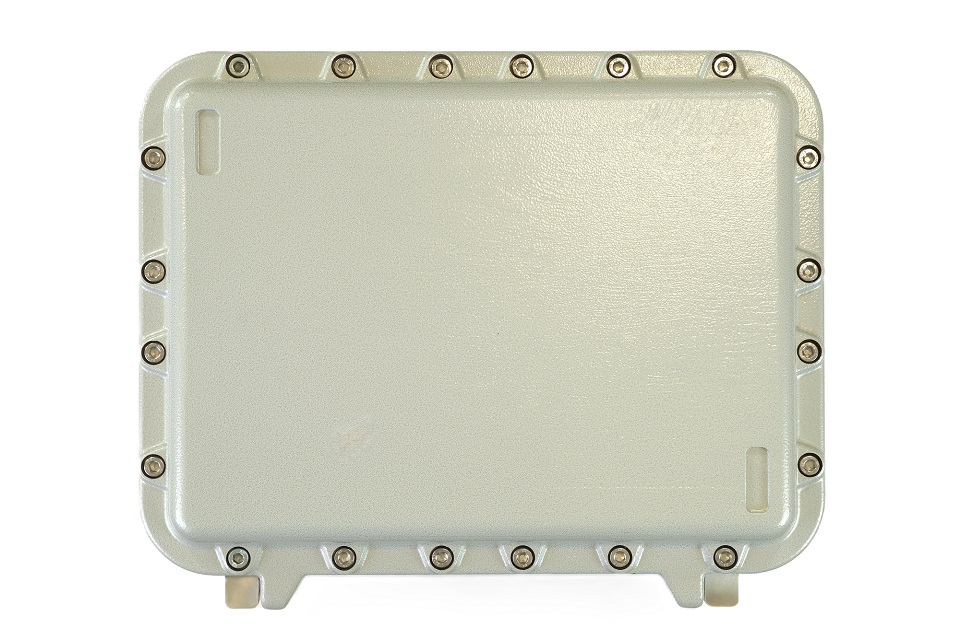

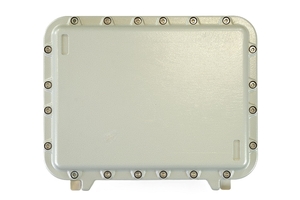

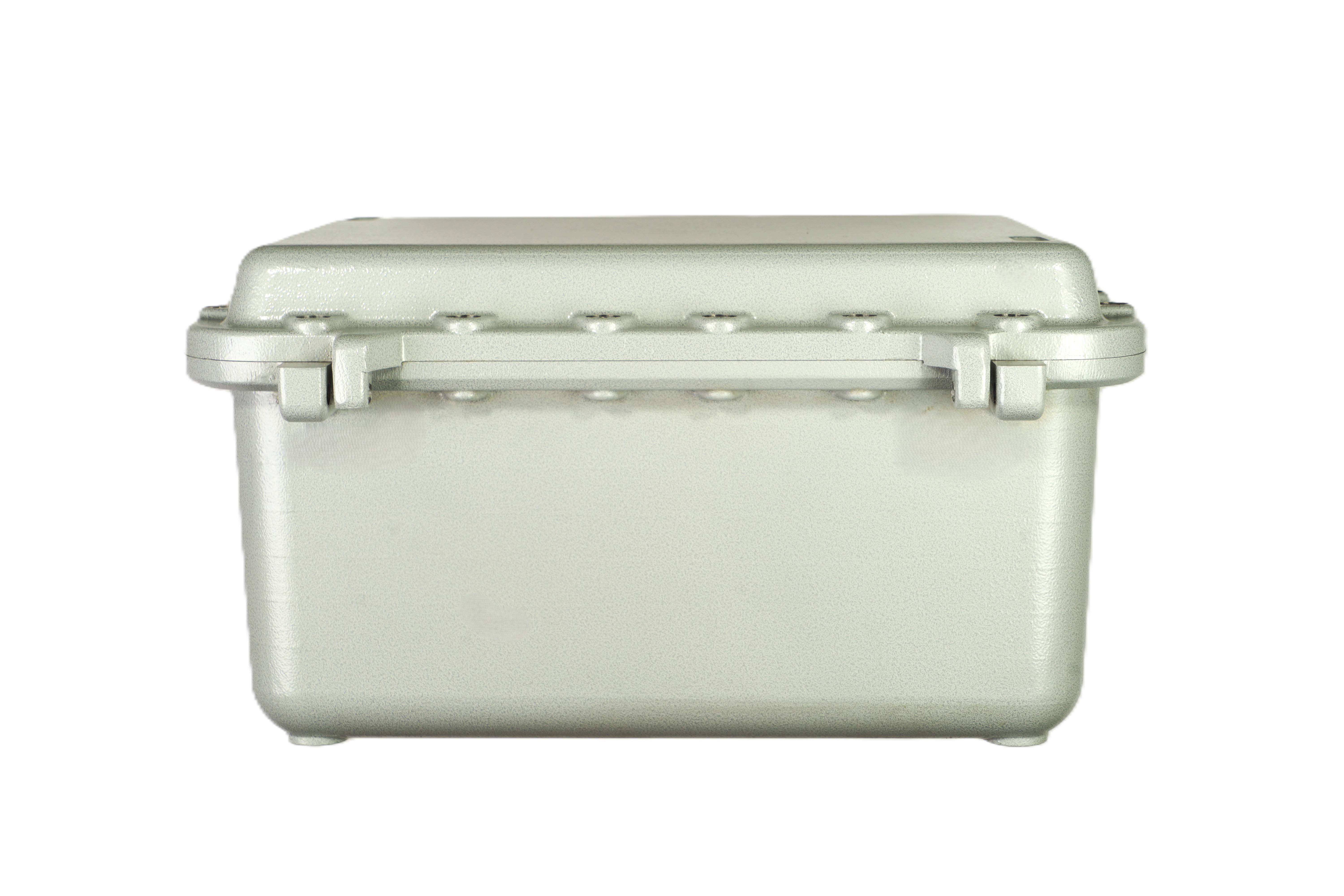

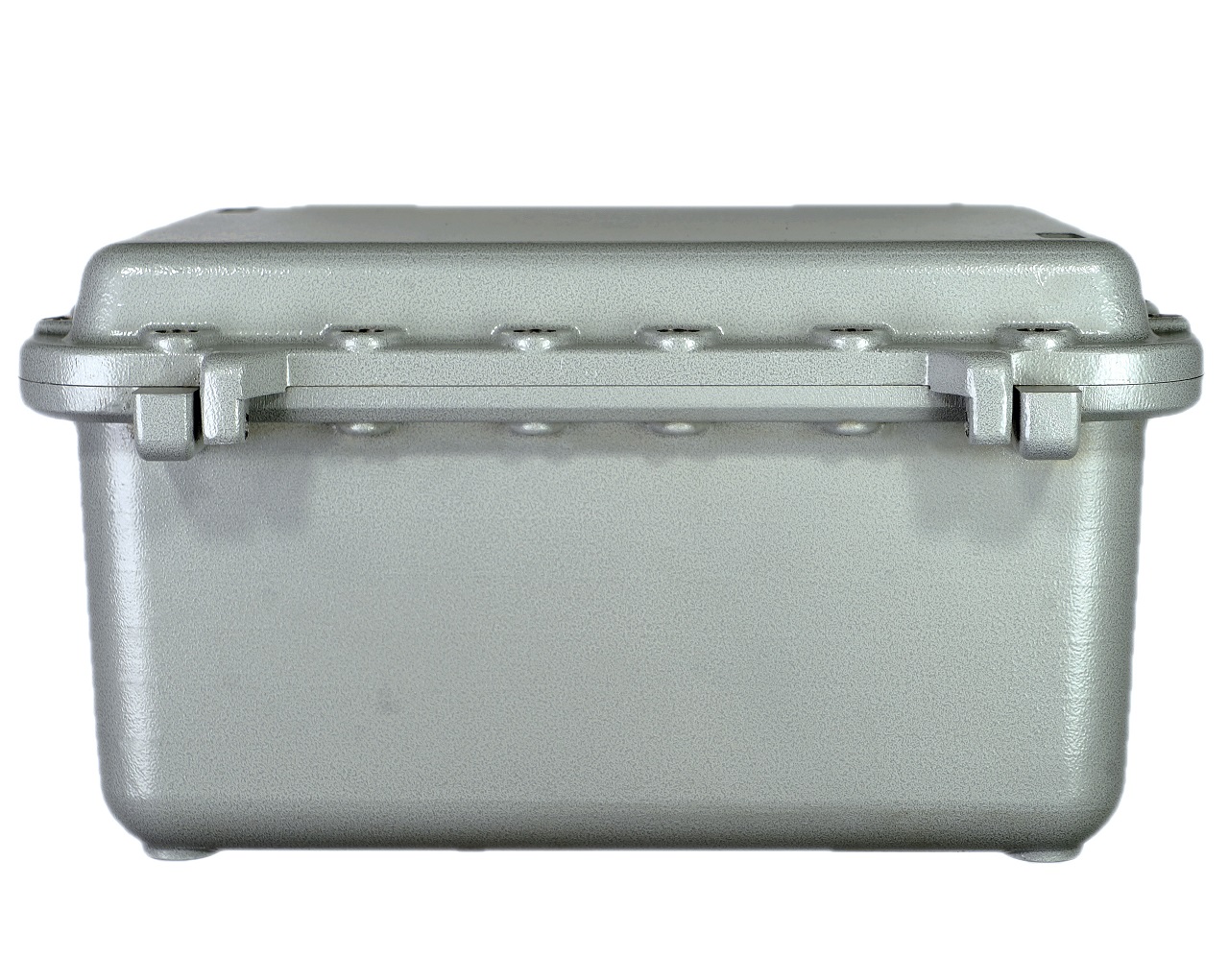

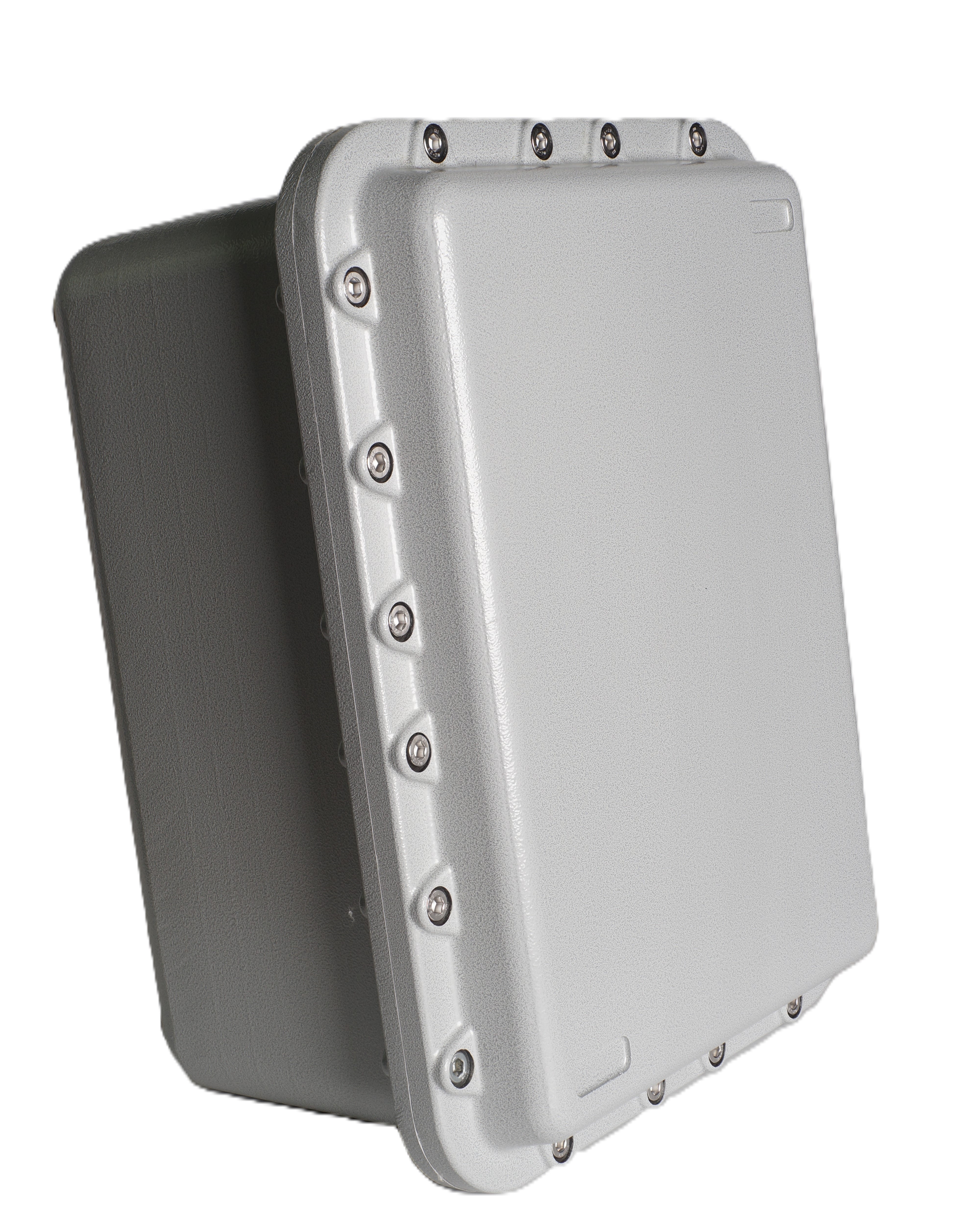

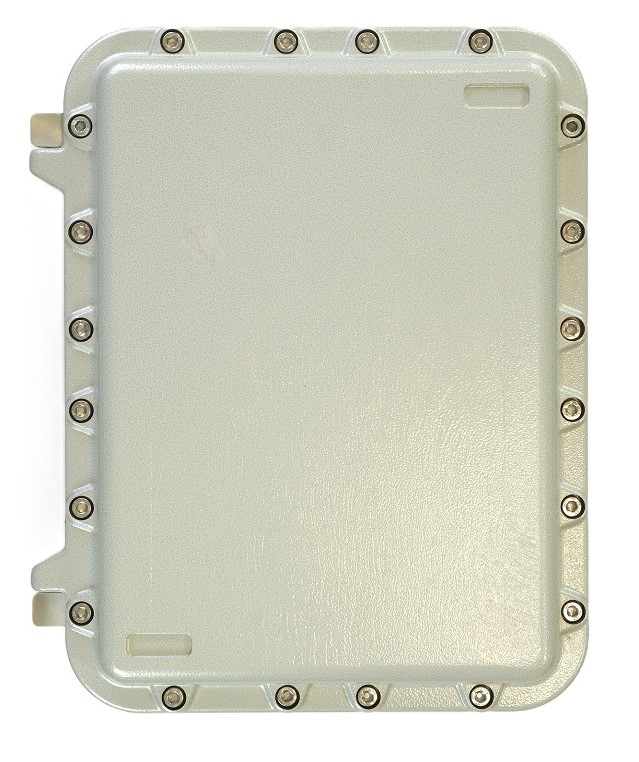

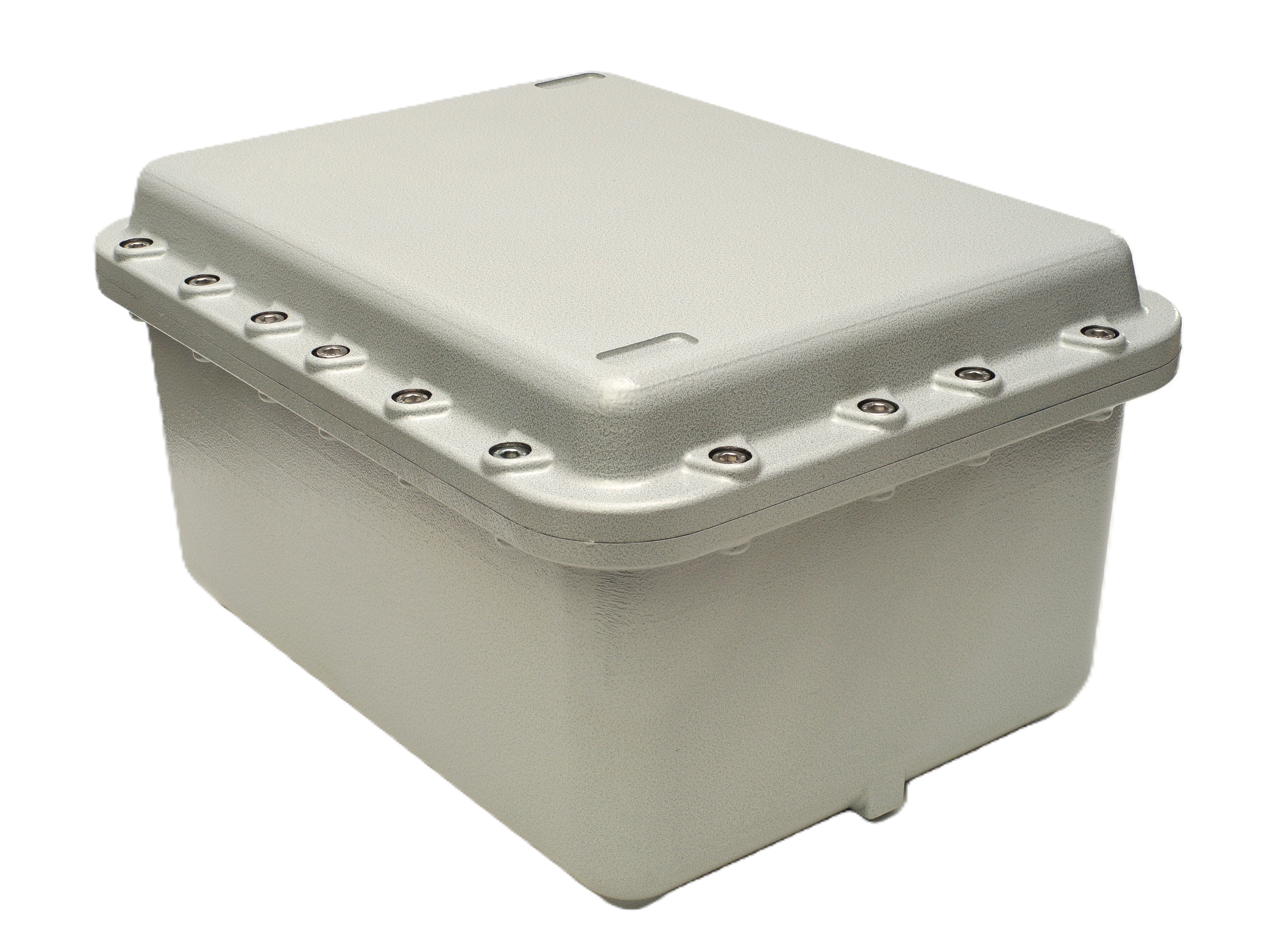

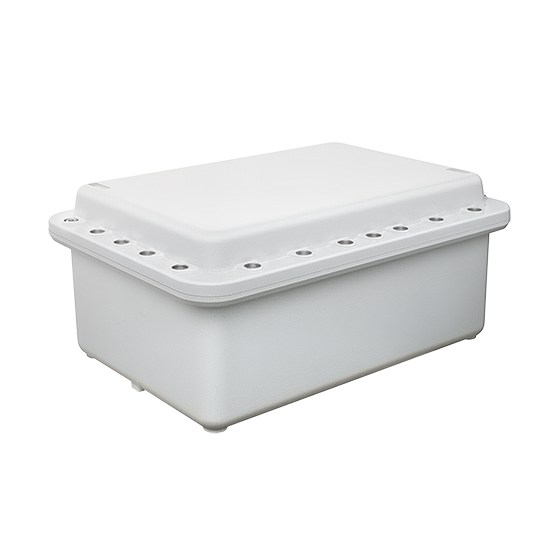

Коробка коммутационная предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, охранной или пожарной сигнализации и т.д.) во взрывоопасных зонах.
Исполнение (материал) корпуса: алюминиевый сплав.
Размер корпуса - максимальный внутренний объем оболочки:
Коробка коммутационная взрывозащищенная может эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в диапазоне температур от минус 60°С до плюс 100°С, категория размещения 1, тип атмосферы II или III по ГОСТ 15150-69.
Степень защиты оболочки коробки от воздействия пыли и влаги соответствует IP66 по ГОСТ 14254-2015 (IEC 60529:2013). Коробка коммутационная взрывозащищенная ККВ-07е-Ех соответствует требованиям безопасности Технического регламента таможенного союза ТР ТС 012/2011.
Маркировка взрывозащиты: 1Еx db IIC T4...Т6 Gb X Ex tb IIIС Т80°С...T100°С Db Х
Характеристики
Параметры коммутационных коробок ККВ-07е-Ех и характеристики клеммного блока (БК) для установки в коробки
|
Тип коробки и максимальное число кабельных вводов по сторонам оболочки |
Общее число кабельных вводов |
Тип клемм * |
Кол-во проводников в клемме |
Число независимых цепей в клемме |
Макс. кол-во клемм |
Сечение проводов |
Макс. напряжение, |
|
|
Одножильный провод |
Многопроволочный провод |
|||||||
|
ККВ-07е-Ех-А-В04-A/11-B/6-C/11-D/6-БК3 |
34 |
WKFN 4 D2/2/35 |
4 |
1 |
По заказу |
0,13-4 мм² (24-12 AWG) |
0,13-6 мм² (24-10 AWG) |
600 В, 32 А |
|
ККВ-07е-Ех-А-В07-A/14-B/9-C/14-D/9-БК3 |
46 |
WKFN 4 D2/2/35 |
4 |
1 |
По заказу |
0,13-4 мм² (24-12 AWG) |
0,13-6 мм² (24-10 AWG) |
600 В, 32 А |
Примечание - Допускается замена типа клемм на подобные и на клеммы с другим количеством проводников.

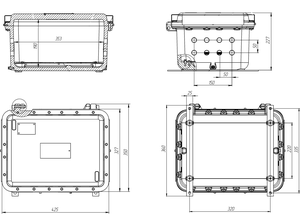

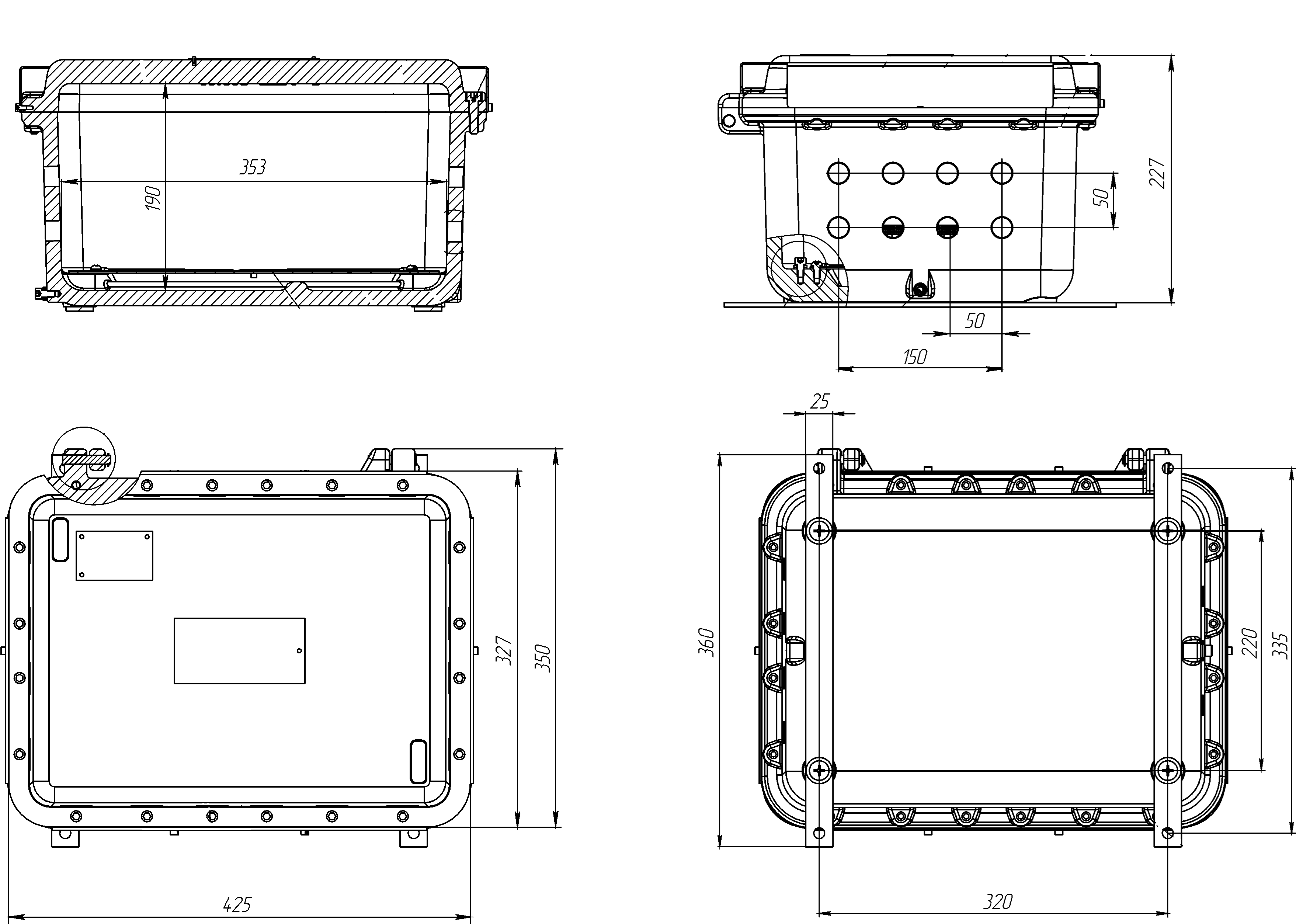

Габаритные размеры и масса коробок без кабельных вводов, блока клемм и крепежных скоб
|
Тип коробки и максимальное число кабельных вводов по сторонам оболочки |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Объем оболочки, см³ |
Внутренние размеры, мм |
Размеры монтажной панели, мм |
|
ККВ-07е-Ех-А-В04-А/11-В/6-С/11-D/6 |
425х350х227 |
22,1 |
17137 |
353х253х190 |
340х240х3 |
|
ККВ-07е-Ех-А-В07-А/11-В/6-С/11-D/9 |
575х424х266 |
40,3 |
28078 |
481х301х208 |
465х295х3 |
Условия эксплуатации коробок ККВ-07е-Ех:
температура окружающего воздуха (для соответствующего температурного класса)
температурный класс Т4 от -60 до +100;
температурный класс Т5 от -60 до +95;
температурный класс Т6 от -60 до +80;
атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
относительная влажность воздуха 100% при температуре не более 25°С и 95% без конденсации при температуре не более 40°С.
Скачать
