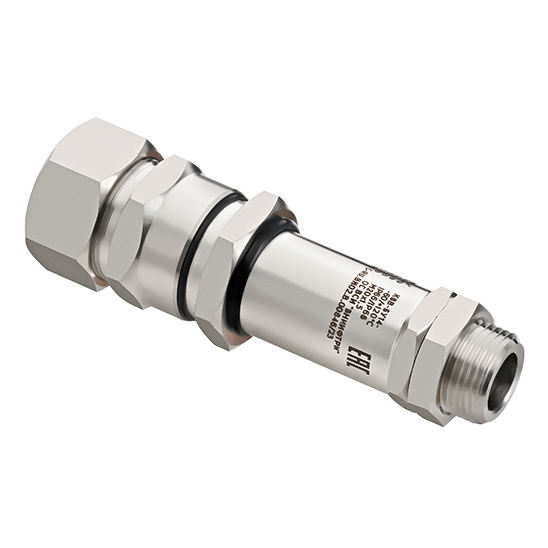

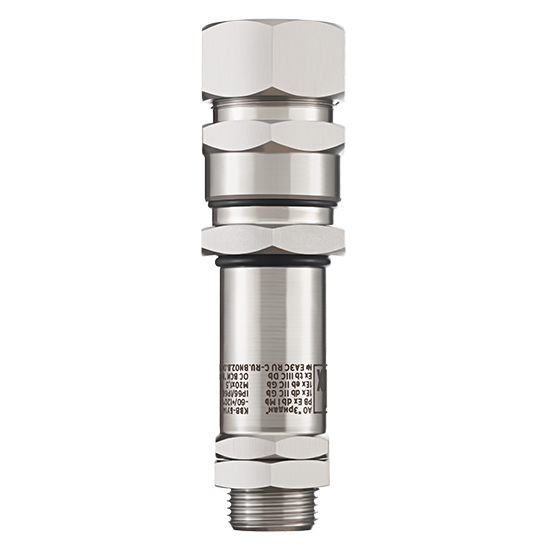

Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 10-14 мм из нержавеющей коррозионно-стойкой стали 12Х18Н10Т ГОСТ 5632-2014.
Маркировка взрывозащиты:
РВ Ex db I Mb
1Еx db IIC Gb
1Еx eb IIC Gb
Ex tb IIIС Db
Комплектация
{{ product.state.sku }}
Артикул не найден
Базовая комплектация
Итого
Для РФ, с НДС
Экспорт, без НДС
По всем вопросам звоните или пишите в чат.
По всем вопросам звоните или пишите в чат.
Не нашли нужную информацию?
Оставьте заявку и наш менеджер свяжется и проконсультирует вас
Остались вопросы?
Свяжитесь с нами! Мы подберем нужный товар, сориентируем по стоимости и срокам производства.
Описание

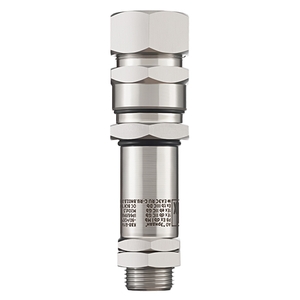

Кабельный ввод КВВ-БУ14-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля по поясной изоляции в заданном диапазоне диаметров применяемых кабелей .
Уплотнения кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2).
Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (6) штуцером (5).
Уплотнение бронированного кабеля по наружной изоляции обеспечивается поджатием уплотнения (8) гайкой (7). Размеры под ключ штуцера (4), штуцера (5) и гайки (7) – 30 мм. Герметичность кабельного ввода КВВ-БУ обеспечивается поджатием уплотнений (8), (9), (10) при сборке кабельного ввода.
