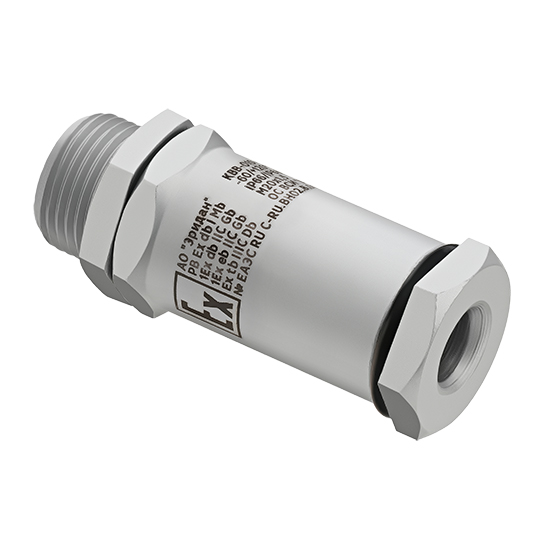

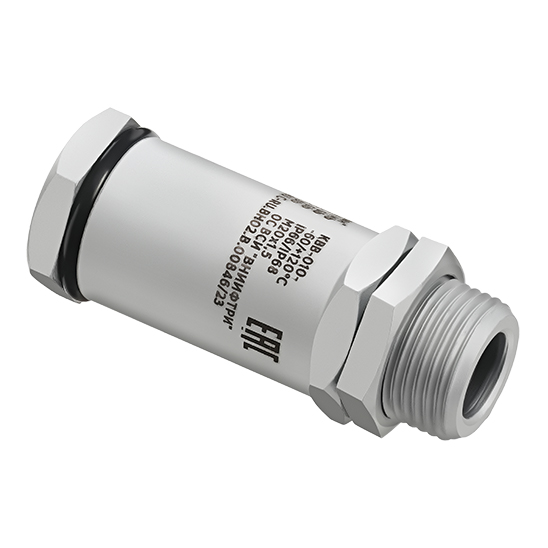

КВВ-О10-С Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 10 мм

Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием

Кабельный ввод КВВ-О10-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей 6-10 мм.
Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания. Размер под ключ штуцера (4) 24 мм.
Герметичность кабельного ввода КВВ-О10-С обеспечивается поджатием уплотнительных колец (5).
