ТВК-ВК-07-Ех-С-400 Видеокамера взрывозащищенная

Сертификаты

ТВК-ВК-07-Ех-С-400 Видеокамера взрывозащищенная
ТВК-ВК-07-Ех-С-400 Видеокамера взрывозащищенная
ТВК-ВК-07-Ех-С-400 Видеокамера взрывозащищенная
- +

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

{{ product.state.sku }}

Базовая комплектация

Цена по запросу

По всем вопросам звоните или пишите в чат.

- +
Цена по запросу

По всем вопросам звоните или пишите в чат.

Описание

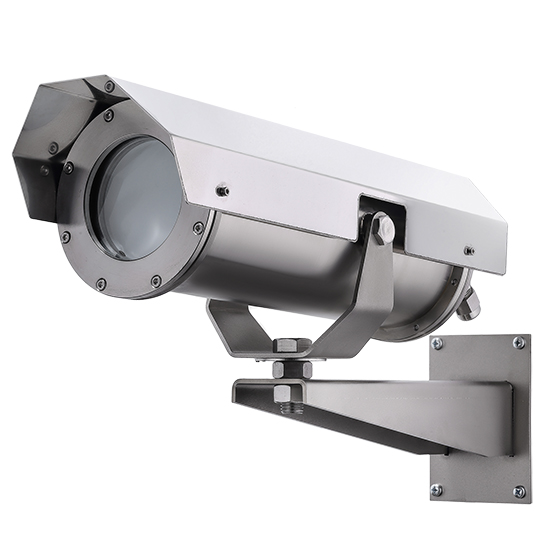

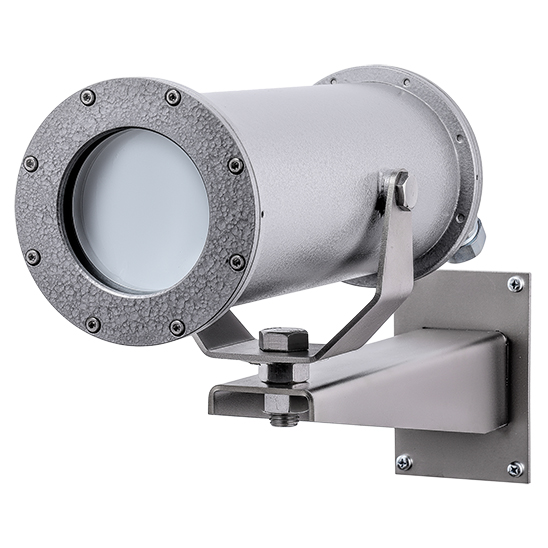

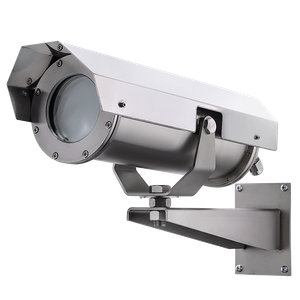

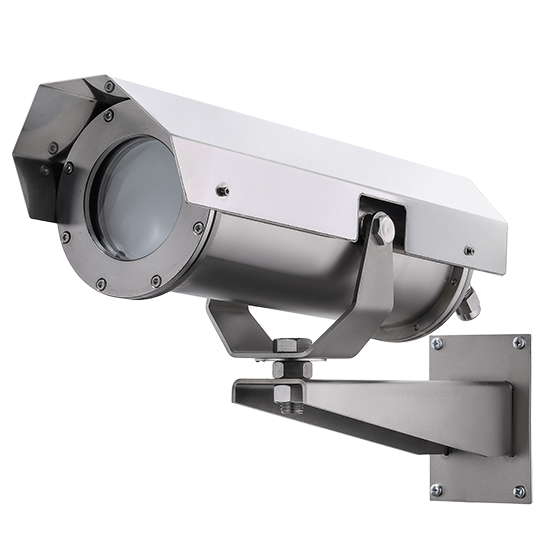

Видеокамера взрывозащищенная ТВК-ВК-07 (комплект видеооборудования) в корпусе из оцинкованной низкоуглеродистой стали

Видеокамеры серии ТВК-ВК-07, могут быть установлены во взрывоопасных зонах помещений и наружных установок согласно присвоенной маркировке взрывозащиты, ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, классификации гл. 7.3 ПУЭ (шестое издание) и других директивных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных зонах классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Исполнения видеокамер отличаются материалом и типоразмером корпуса, количеством смотровых окон на передней крышке, количеством кабельных вводов, типом встроенного видеооборудования, рабочей температурой, напряжением питания и потребляемой мощностью.

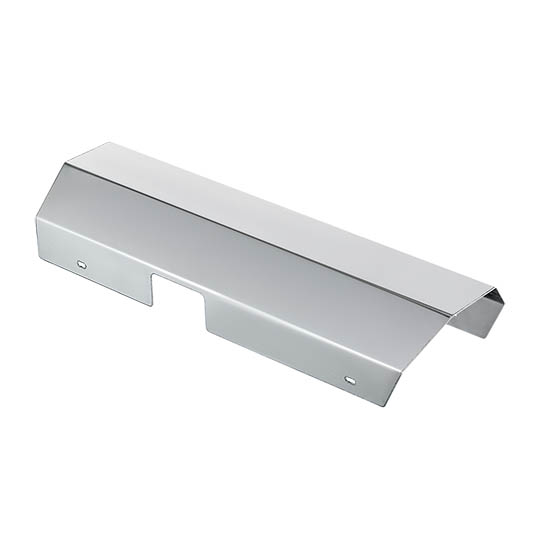

При необходимости может быть укомплектована солнцезащитным козырьком, внутренней или внешней ИК подсветкой, светодиодной (белой) подсветкой, системой очистки смотрового стекла и др. опциями.

Отличительные особенности и характеристики:

  • Готовое решение для установки на взрывоопасные объекты;
  • Изготавливается из оцинкованной низкоуглеродистой / нержавеющей стали;
  • Основное назначение взрывозащищённой камеры: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры;
  • Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых, использовать на судах, морских платформах и пр.;
  • Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С;
  • Маркировка взрывозащиты: Ex tb IIIС T80°С...T100°С Db Х / РВ Ex db е I Mb X / 1Еx db IIC T6...Т5 Gb X
  • Степень защиты оболочки термокожуха IP66/ IР68 / IР69 по ГОСТ 14254;

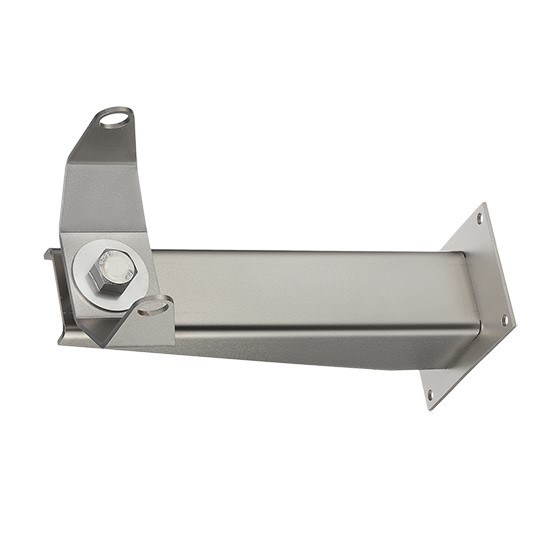

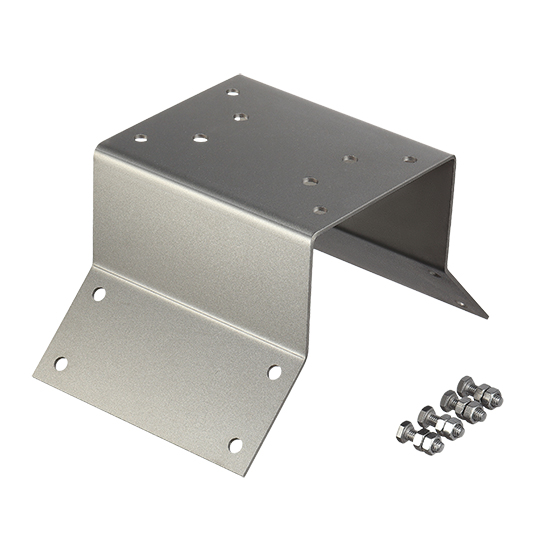

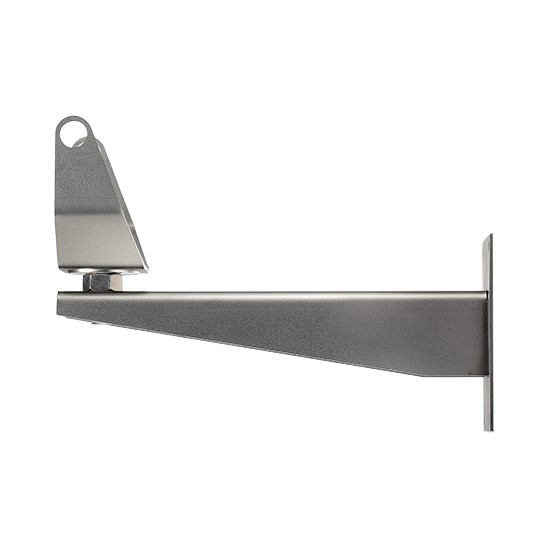

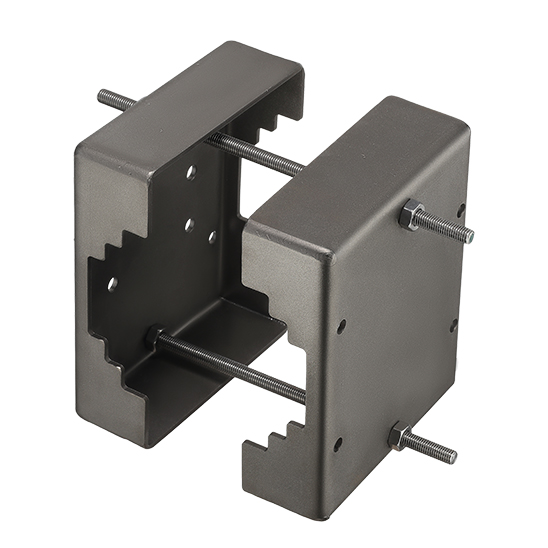

  • При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).



Характеристики

Характеристики камеры взрывозащищенной ТВК-ВК-07

Параметры термокожуха:

маркировка взрывозащиты
Ex tb IIIС T80°С...T100°С Db Х / РВ Ex db I Mb X / 1Еx db IIC T6...Т5 Gb X
степень защиты оболочки термокожуха  IP66 / IР68 / IР69
напряжение для питания видеокамеры, VDC 12
габаритные размеры термокожуха (без настенного кронштейна) ТВК-ВК-07-С/Н, мм
габаритные размеры термокожуха (без настенного кронштейна) ТВК-ВК-07-С/Н-ИК, мм
525 х 170 х 160

525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 3



ТУ 4372-011-43082497-06

Параметры электропитания

Климатическое исполнение
Напряжение питания
Потребляемая мощность Рм @Uн
Серия видеокамер
2
3
5
Номинальное, Uн
Диапазон, dU

К01 (+1...+60 °С)

12 В DC
10-36 В DC
10 Вт
20 Вт
20 Вт
24 В DC
18-75 В DC
10 Вт
20 Вт
20 Вт
36 В AC
24-36 В AC
10 Вт
20 Вт
20 Вт
230 В AC
100-245 В AC
10 Вт
20 Вт
20 Вт
PoE
42-57 В DC
10 Вт
30 Вт
30 Вт
К40 (-40...+60 °С)
12 В DC
10-36 В DC
10 Вт
-
-
24 В DC
21,6-26,4 В DC
10 Вт
50 Вт
50 Вт
36 В AC
24-36 В AC
10 Вт
50 Вт
50 Вт
230 В AC
207-245 В AC
10 Вт
50 Вт
50 Вт
PoE
42-57 В DC
10 Вт
60 Вт
60 Вт
К60 (-60...+60 °С),

К70 (-70...+60 °С)
12 В DC
10-36 В DC
20 Вт
-
-
24 В DC
21,6-26,4 В DC
20 Вт
80 Вт
80 Вт
36 В AC
24-36 В AC
20 Вт
80 Вт
80 Вт
230 В AC
207-245 В AC
20 Вт
90 Вт
90 Вт
PoE
42-57 В DC
20 Вт
90 Вт
90 Вт
Параметры видеокамеры и объектива



Вид Видеокамеры

Параметры видеокамеры

Параметры объектива

Аналоговая

 42х42, 570твл, 0,00001лк (F0.8), черно-белая, ПЗС1/2"
 42х42, 570твл, 0,0006лк (F0.8)черно-белая, ПЗС1/3"
 42х42, 540твл, 0,03лк (F1.2), цветная, ПЗС1/3"
  32х32, 380твл, 0,02лк (F1.2), черно-белая, ПЗС1/3"
 42х42, 570твл, 0,012лк (F1.2), черно-белая, ПЗС1/3"
2.8-12мм.
5-50 мм.
угол обзора гор.
5-94°

AHD

42х42, 850 твл, 0,1 лк (Цветной режим); 0,05 лк (Монохромный режим); 0,005 лк (Режим накопления), (F1.2), КМОП1/3", 1296х1041, 1.3 МП.
42х42, 1000 твл, 0,001 лк,  цветная, (F1.2), КМОП1/2.8", 1920х1080, 2.07 МП.
2.8-12мм.
5-50 мм.
угол обзора гор.
5-94°

Цифровая

2 / 4 / 5 / 8 Мп IP-камера, 1/2.8" CMOS IMX335 Starlight прогрессивной развертки, механический ИК-фильтр с автопереключением; 0.05лк@F1.2; сжатие H.264 (BP, MP) / H.265 / MJPG; тройной поток; 2560×1440@25к/с; WDR, 2DNR, 3DNR, BLC, HLC, антитуман; слот для microSD до 128Гб (опционально); питание DC12В, РоЕ IEEE 802.3 af высокого диапазона колебания напряжения; 6 Вт макс.

Фиксированный
3.6 мм / 4 мм / 6 мм
угол обзора гор. 105°/ 83° / 57°



Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, ° 15  30 90 120
Дальность подсветки, м
100
80  40 25
