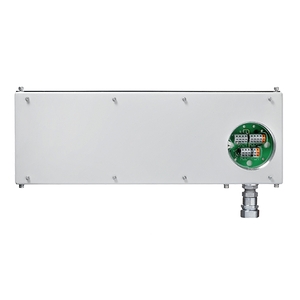

ЭКРАН-ИНФО-RGB-a-О Оповещатель пожарный общепромышленный многоцветный адресный ДPRO

Сертификаты

ЭКРАН-ИНФО-RGB-a-О Оповещатель пожарный общепромышленный многоцветный адресный ДPRO
ЭКРАН-ИНФО-RGB-a-О Оповещатель пожарный общепромышленный многоцветный адресный ДPRO
ЭКРАН-ИНФО-RGB-a-О Оповещатель пожарный общепромышленный многоцветный адресный ДPRO
- +

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

{{ product.state.sku }}

Базовая комплектация

Цена по запросу

По всем вопросам звоните или пишите в чат.

- +
Цена по запросу

По всем вопросам звоните или пишите в чат.

Описание

Табло ЭКРАН-ИНФО-RGB-а-О оповещатель пожарный комбинированный адресный общепромышленный

Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов (до 100 дБ) в СОУЭ различных предприятий химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и зонах общепромышленного назначения других производств.

Оповещатель предназначен для работы в адресной линии связи "ША" ППКУП "Vesta 01F" или модуля сопряжения "МС-5", входящего в состав ППКУП комплекса "Диалог PRO" или других, построенных на базе программируемых логических контроллеров. Питание и информационный обмен оповещателя осуществляются по 4-х проводной линии связи: 2 провода - адресная линия связи "ША", 2 провода - электрическое питание. Оповещатель позволяет реализовать до 10 различных сценариев, соответственно, в адресном пространстве "ША" занимает 10 адресов.


Конфигурация сценариев осуществляется для каждого оповещателя при помощи специальной программы по линии связи RS-485 с протоколом ModBus RTU со скоростью связи от 1 200 до 230 400 бод. Далее оповещатель подключается в линию связи "ША", где каждый сценарий определяется как отдельное устройство уникальным адресом, которое конфигурируется на ППКУП в рамках алгоритма СПА. Обращаем внимание, что ЭКРАН-ИНФО-RGB-а имеет один кабельный ввод, таким образом для подключения его в кольцевую адресную линию потребуется применение разветвителей КРОСС2-Ехd, ИЗО-Ех-Д1-Т или коммутационных коробок, например, ККВ-07е-Р1-Т.

Возможные варианты выведения сообщений:
  • статическая надпись
  • мигающая надпись
  • бегущая строка
  • отдельный вывод нижней и верхней строки

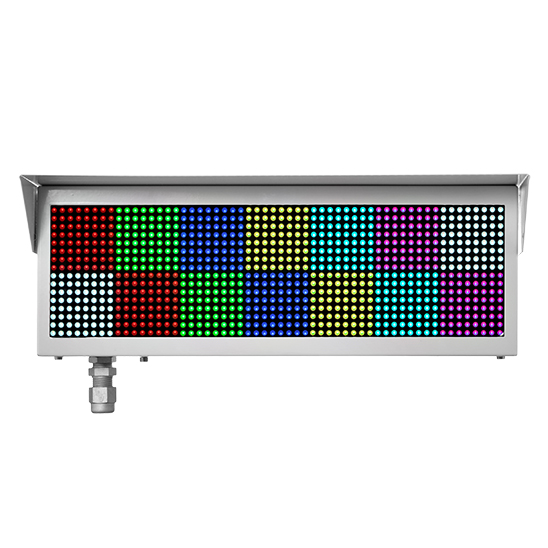

  • одновременно несколько цветов
  • вывод надписей со звуком или без звука

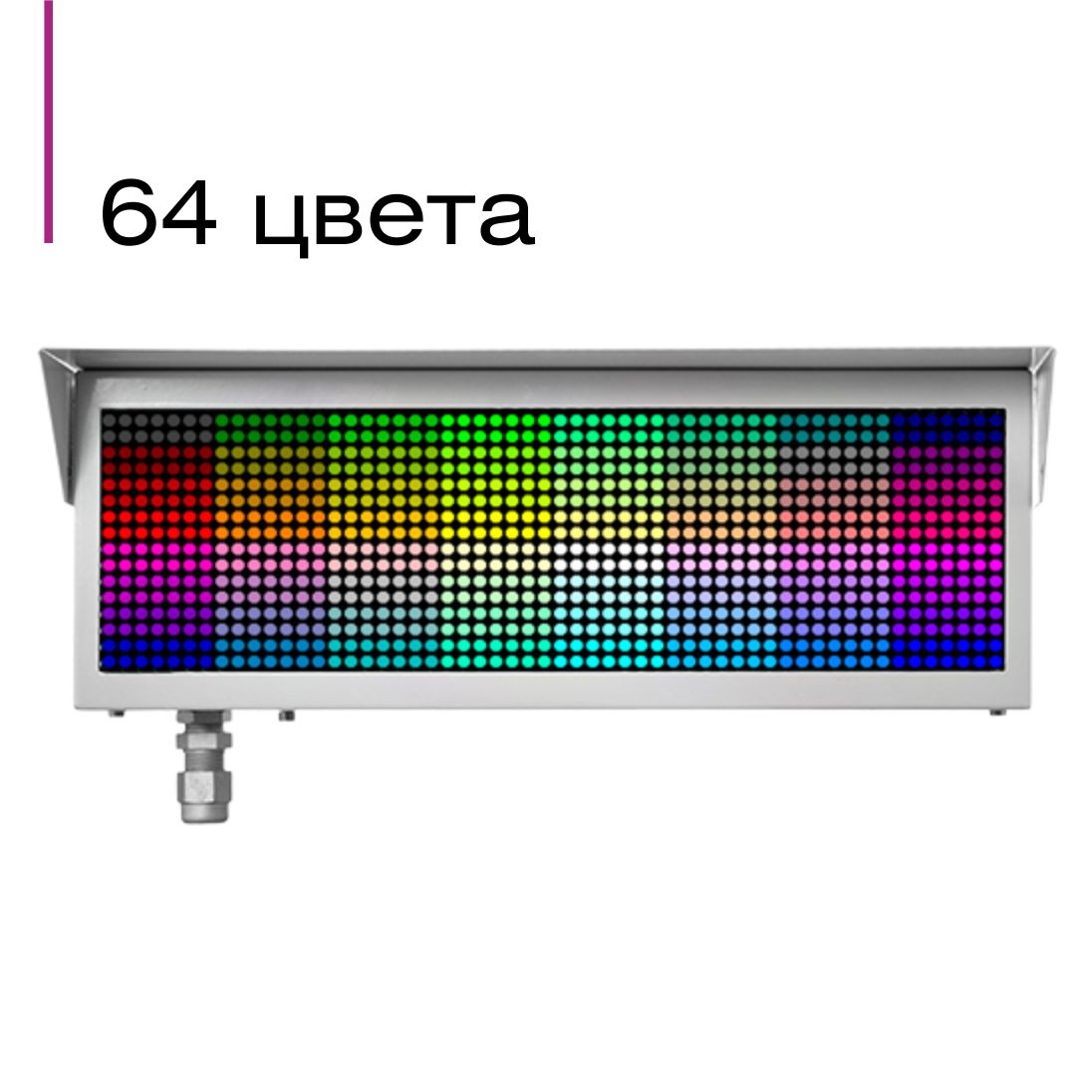

Возможность выбора из 64 цветов свечения надписи: производные от Кр - красный, Ж - желтый, З - зеленый, Г - голубой, С - синий, Р - розовый, Б - белый.

ЭКРАН-ИНФО-RGB-а-О — способен заменить несколько оповещателей, например "Пожар", "Автоматика отключена", "Газ уходи / не входи", "Выход" или др. Приоритетность снецариев определяется при конфигурировании ЭКРАН-ИНФО-RGB-a-О с учетом того, что чем выше адрес (серийный номер), тем выше приоритет события. Например, в серийном номере "155x xxxY" знак Y=0…9 означает номера запрограммированных сценариев работы оповещателя. И номер 9 имеет наивысший приоритет.



Отличительные особенности:

  • возможность вывода до 10 сценариев оповещения
  • возможность замены одним оповещателем нескольких
  • высокая контрастность при ярком солнечном свете
  • эксплуатация в жестких климатических условиях -60°C до +75°C
  • подключение в адресные СПА
  • наличие программы конфигурации с автообновлением
  • встроенная библиотека надписей
  • вывод текста и пиктограмм на любом языке
  • создание надписей пользователем через USB-порт
  • одновременный вывод надписей разных цветов

Конструкция:

  • стальной корпус с порошковым покрытием или корпус из нержавеющей стали
  • закаленное стекло толщиной 6мм
  • козырек - защита от атмосферных воздействий
  • упрощенный монтаж

Ключевые характеристики:

  • любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
  • маркировка взрывозащиты 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
  • высокая коррозийная стойкость и пылевлагонепроницаемость IP66



Сделайте заказ по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Оповещатель пожарный взрывозащищенный ЭКРАН-ИНФО-RGB-а-О внесен в номенклатурный Справочник
МТР ПАО «Газпром» и имеет сертификат Интергазсерт.







Характеристики

пылевлагонепроницаемость IP66
температура эксплуатации -60°C до +75°C
напряжение питания, В 12 - 28 VDC
ток потребления от линии питания, не более, мА см. табл. 1 паспорта (ниже)
количество адресов, занимаемых в адресном пространстве "ША" 10
ток потребления от адресной линии "ША", не более, мА 2,0
информационное световое поле оповещателя, точек
56х16
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
мигание светового канала может быть задано в диапазоне частот, Гц
0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм
453х226х155
масса, не более, кг
8,9
срок службы, не менее, лет
10
гарантийный срок, лет
5

Потребляемый оповещателем ток от ИБП

Режим работы, цвет изображения и заполнение в процентах от всего поля
Напряжение питания, В / Потребляемый ток, не более, мА
12VDC 24VDC
Дежурный режим
50 35
Заливка белым цветом 50/100%
528/800
292/423
Заливка голубым цветом 50/100%
378/501
222/288
Заливка желтым цветом 50/100% 480/710 272/383
Заливка зеленым цветом 50/100% 336/416 202/247
Заливка красным цветом 50/100% 396/528 230/301
Заливка фиолетовым цветом 50/100% 438/612 250/339
Заливка синим цветом 50/100% 288/322 179/203
Сирена (звук) 248 160
