Схема ТВК-07-Н-И2:
Схема ТВК-07-Н-И2:
 |
|
Установка ооборудования внутри термокожуха возможна самим потребителем Полезный объем термокожуха для установки оборудования |
|

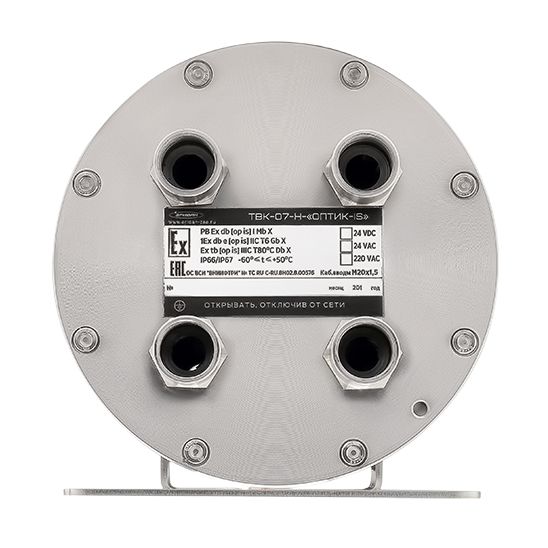

маркировка взрывозащиты ТВК-07-Н-И2
|
УХЛ-4 РВ Ex db I Mb X / 1Еx db IIC T6 Gb X / Ex tb IIIС T80°C Db Х
|
|
УХЛ-1 РВ Ex db e I Mb X / 1Еx db IIC T6 Gb X / Ex tb IIIС T80°C Db Х
|
|
| маркировка взрывозащиты ТВК-07-Н-И2 "ОПТИК" | УХЛ-4 1Еx db op pr IIC T6 Gb X |
| УХЛ-1 1Еx db e op pr IIC T6 Gb X | |
| Степень защиты оболочки термокожуха | IP66/ IР67 |
| напряжение для питания встроенного оборудования, VDC | 12 |
|
габаритные размеры, не более, мм
|
525 х 170 х 160
|
|
масса, не более, кг
|
12,5
|
|
назначенный срок службы, не менее, лет
|
10
|
| гарантийный срок, лет | 5 |
|
Климатическое исполнение
|
Напряжение питания, В
|
Ток потребления,не более, А
|
|
УХЛ-4 (+1°С...+50°C)
|
24 (12-28) VDC |
1,0
|
| 24 (21,6-38,2) VAC |
0,4
|
|
| 230 (100-245) VAC |
0,1
|
|
|
УХЛ-1 (-60°С...+50°C)
|
24 (21,6-26,4) VDC |
3,3
|
| 24 (21,6-26) VAC |
3,3
|
|
| 230 (207-245) VAC |
0,4
|
| Напряжение питания | 12-24 В DC |
| Максимальный потребляемый ток |
0,2 А
|
|
Стандарты Ethernet
|
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3u 100Base-FX Fast Ethernet
|
| Скорость передачи данных | 10/100 Мбит/c |
| Способ передачи данных | Дуплекс, полудуплекс |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм |
| Рабочая длина волны | Tx1310/Rx1550 нм (WDM) |
| Тип лазера | Лазер Фабри-Перо (FP) |
| Выходная оптическая мощность | Макс.: -8 дБм; мин.: -14 дБм |
| Чувствительность | -32 дБм |
| Оптический бюджет | 18 дБм |
| Дальность передачи | до 20 км |
| Разъемы | Медный порт RJ45, Оптический SC коннектор (для одномодо- вого кабеля) |
|
|
|
Установка ооборудования внутри термокожуха возможна самим потребителем Полезный объем термокожуха для установки оборудования |
|
маркировка взрывозащиты ТВК-07-Н-И2
|
УХЛ-4 РВ Ex db I Mb X / 1Еx db IIC T6 Gb X / Ex tb IIIС T80°C Db Х
|
|
УХЛ-1 РВ Ex db e I Mb X / 1Еx db IIC T6 Gb X / Ex tb IIIС T80°C Db Х
|
|
| маркировка взрывозащиты ТВК-07-Н-И2 "ОПТИК" | УХЛ-4 1Еx db op pr IIC T6 Gb X |
| УХЛ-1 1Еx db e op pr IIC T6 Gb X | |
| Степень защиты оболочки термокожуха | IP66/ IР67 |
| напряжение для питания встроенного оборудования, VDC | 12 |
|
габаритные размеры, не более, мм
|
525 х 170 х 160
|
|
масса, не более, кг
|
12,5
|
|
назначенный срок службы, не менее, лет
|
10
|
| гарантийный срок, лет | 5 |
|
Климатическое исполнение
|
Напряжение питания, В
|
Ток потребления,не более, А
|
|
УХЛ-4 (+1°С...+50°C)
|
24 (12-28) VDC |
1,0
|
| 24 (21,6-38,2) VAC |
0,4
|
|
| 230 (100-245) VAC |
0,1
|
|
|
УХЛ-1 (-60°С...+50°C)
|
24 (21,6-26,4) VDC |
3,3
|
| 24 (21,6-26) VAC |
3,3
|
|
| 230 (207-245) VAC |
0,4
|
| Напряжение питания | 12-24 В DC |
| Максимальный потребляемый ток |
0,2 А
|
|
Стандарты Ethernet
|
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3u 100Base-FX Fast Ethernet
|
| Скорость передачи данных | 10/100 Мбит/c |
| Способ передачи данных | Дуплекс, полудуплекс |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм |
| Рабочая длина волны | Tx1310/Rx1550 нм (WDM) |
| Тип лазера | Лазер Фабри-Перо (FP) |
| Выходная оптическая мощность | Макс.: -8 дБм; мин.: -14 дБм |
| Чувствительность | -32 дБм |
| Оптический бюджет | 18 дБм |
| Дальность передачи | до 20 км |
| Разъемы | Медный порт RJ45, Оптический SC коннектор (для одномодо- вого кабеля) |
| Вид | Обозначение | Расшифровка | Цена |
|
АК-С (столбовой) | АК-С - Адаптер крепления к столбу (Ø110-150 мм) | 8766,0 ₽ |
