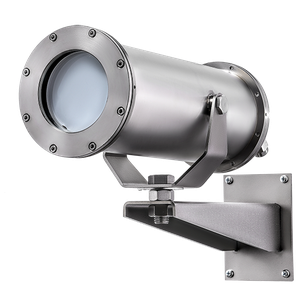

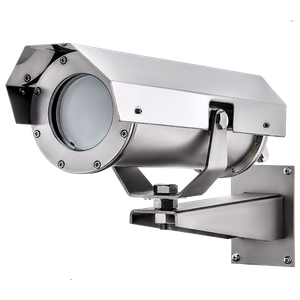

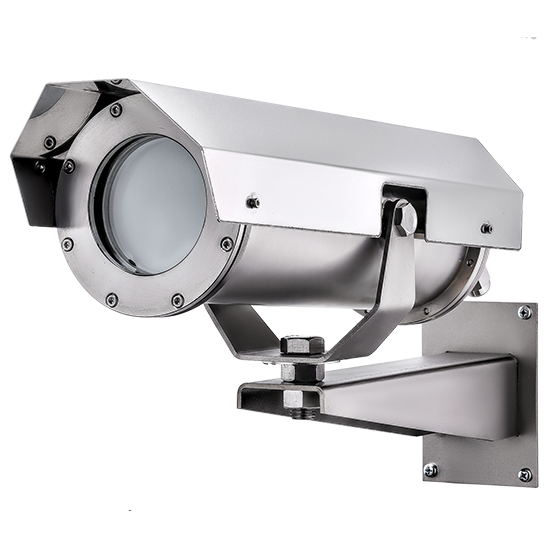

Термокожух взрывозащищенный из нержавеющей стали и питанием по РоЕ ТВК-07-Н-PoE

Изготавливается из из коррозионно-стойкой нержавеющей стали.
Основное назначение взрывозащищённого кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60 °С.
Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
Установка видеооборудования возможна самим потребителем.
В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).
Питание по технологии PoE, стандарт IEEE 802.3bt, Type 4, Class 8.

Термокожух взрывозащищенный из нержавеющей стали и питанием по РоЕ ТВК-07-Н-PoE

Изготавливается из из коррозионно-стойкой нержавеющей стали.
Основное назначение взрывозащищённого кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60 °С.
Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
Установка видеооборудования возможна самим потребителем.
В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).
Питание по технологии PoE, стандарт IEEE 802.3bt, Type 4, Class 8.

Полезный объем взрывозащищенного термокожуха ТВК-07-Н

Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Mаркировка взрывозащиты

Исполнение термокожуха	Ех-маркировка взрывоопасных пылевых сред	Маркировка взрывозащиты	Температура окружающей среды, °С
ТВК-07-Н-PoE	Ex tb IIIС T80°C Db Х	РВ Ex db I Mb X или 1Еx db IIC T6 Gb X	от +1 до +50
ТВК-07-Н-PoE	Ex tb IIIС T80°C Db Х	РВ Ex db I Mb X или 1Еx db IIC T6 Gb X	от -60 (-70)* до +50

*опция “АРКТИКА” - термокожух с терморегулятором для применения при экстремально низких температурах -70...+50 °С

Характеристики взрывозащищенного термокожуха ТВК-07-Н

Степень защиты оболочки термокожуха	IP66/ IР67
габаритные размеры, не более, мм	525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм	525 х 170 х 230
масса, не более, кг	12,5
назначенный срок службы, не менее, лет	10
гарантийный срок, лет	5

Параметры электропитания

Климатическое исполнение	Напряжение питания, В	Ток потребления,не более, А
PoE-УХЛ-4 (+1°С...+50°C)	55 (42-57) DC (30PoE)	0,6
PoE-УХЛ-4 (+1°С...+50°C)	55 (42-57) DC (60PoE)	1,2
PoE-УХЛ-1 (-60°С...+50°C)	55 (42-57) DC (90PoE)	1,8

Характеристики ИК подсветки

вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
длина волны излучения 850 нм

Угол излучения ИК подсветки, °	15		30		90		120
Дальность подсветки, м*	100		80		40		25

*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Справочно

Максимальный ток потребления 1,8А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07 и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Характеристики медиаконвертера для ТВК-07 “ОПТИК”

Обозначение медиаконвертера	МК1: МК-07е-11ЕXY или 213-1XY (“XY”=35) / МК2: МК-07е-11ЕXY или 213-1XY (“XY”=53)
Напряжение питания	12-24 VDC
Максимальный потребляемый ток	0,2 А
Типы сетевых интерфейсов	порт 1: 10/100Base-TX – 1 шт. порт 2: 100Base-FX – 1 шт.
Стандарты Ethernet	IEEE 802.3/802.3u
Скорость передачи данных	10/100 Мбит/c
Способ передачи данных	Дуплекс, полудуплекс
Тип используемого оптического кабеля	Одноволоконный одномодовый 9/125 мкм
Рабочая длина волны	1310 / 1550 нм (WDM)
Тип лазера	Лазер Фабри-Перо (FP)
Выходная оптическая мощность	Макс.: -8 дБм; мин.: -14 дБм
Чувствительность	-34 дБм
Оптический бюджет	18 дБм
Дальность передачи	до 20 км
Разъемы	Медный порт RJ45, Оптический SC коннектор (для одномодо- вого кабеля)

*Знаки “XY” в названии медиаконвертера обозначают код оптической длины волны для передатчика и приемника: “3” - для 1310 нм, “5” - для 1550 нм

Оборудование для сопряжения МК1 или МК2 ТВК-07 “ОПТИК”

№	Обозначение	Ех-маркировка	Описание
МК3	МК-07е-22ЕXY (“XY”=35)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC	Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ для установки в шасси N7 МК-07е-Ш190AC 19” аппаратной стойки
МК4	МК-07е-22ЕXY (“XY”=53)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC
МК5	МК-07е-23ЕXY (“XY”=35)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC	Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ в корпусе МЕ 22,5 для установки на DIN-рейку
МК6	МК-07е-23ЕXY (“XY”=53)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC
МК7	МК-07е-Ш190AC	-	Шасси 19” для установки до 19 модулей медиаконвертеров N3 или N4. Блок питания и крепления к стойке в комплекте

Документы, паспорта, руководства

Документы инжектор питания БП-90РоЕ 2,0 МБ	2,0 МБ
Опросный лист для заказа термокожуха взрывозащищенного 266,8 КБ	266,8 КБ
Заключение Минпромторга на продукцию АО "Эридан" 655,2 КБ	655,2 КБ
Паспорт на кабельные вводы 2,7 МБ	2,7 МБ
Паспорт ТВК-07-Н 2,2 МБ	2,2 МБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТВК-07-Н (DWG) 327,3 КБ	327,3 КБ
3D-модель ТВК-07-Н (STEP) 340,0 КБ	340,0 КБ
Чертеж с габаритными и посадочными размерами ТВК-07 (DXF) 44,8 КБ	44,8 КБ

Сертификаты

Свидетельство о типовом одобрении (РМРС) ТВК-07-Н 391,6 КБ	391,6 КБ
Сертификат соответствия ТР ТС 012/2011 4,7 МБ	4,7 МБ

С этим товаром покупают

КВВ-О6-Н Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 6 мм

КВВ-О6-Н для открытой прокладки кабеля

Характеристики

Полезный объем взрывозащищенного термокожуха ТВК-07-Н

Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Mаркировка взрывозащиты

Исполнение термокожуха	Ех-маркировка взрывоопасных пылевых сред	Маркировка взрывозащиты	Температура окружающей среды, °С
ТВК-07-Н-PoE	Ex tb IIIС T80°C Db Х	РВ Ex db I Mb X или 1Еx db IIC T6 Gb X	от +1 до +50
ТВК-07-Н-PoE	Ex tb IIIС T80°C Db Х	РВ Ex db I Mb X или 1Еx db IIC T6 Gb X	от -60 (-70)* до +50

Характеристики взрывозащищенного термокожуха ТВК-07-Н

Степень защиты оболочки термокожуха	IP66/ IР67
габаритные размеры, не более, мм	525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм	525 х 170 х 230
масса, не более, кг	12,5
назначенный срок службы, не менее, лет	10
гарантийный срок, лет	5

Параметры электропитания

Климатическое исполнение	Напряжение питания, В	Ток потребления,не более, А
PoE-УХЛ-4 (+1°С...+50°C)	55 (42-57) DC (30PoE)	0,6
PoE-УХЛ-4 (+1°С...+50°C)	55 (42-57) DC (60PoE)	1,2
PoE-УХЛ-1 (-60°С...+50°C)	55 (42-57) DC (90PoE)	1,8

Характеристики ИК подсветки

вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
длина волны излучения 850 нм

Угол излучения ИК подсветки, °	15		30		90		120
Дальность подсветки, м*	100		80		40		25

*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Справочно

Характеристики медиаконвертера для ТВК-07 “ОПТИК”

Обозначение медиаконвертера	МК1: МК-07е-11ЕXY или 213-1XY (“XY”=35) / МК2: МК-07е-11ЕXY или 213-1XY (“XY”=53)
Напряжение питания	12-24 VDC
Максимальный потребляемый ток	0,2 А
Типы сетевых интерфейсов	порт 1: 10/100Base-TX – 1 шт. порт 2: 100Base-FX – 1 шт.
Стандарты Ethernet	IEEE 802.3/802.3u
Скорость передачи данных	10/100 Мбит/c
Способ передачи данных	Дуплекс, полудуплекс
Тип используемого оптического кабеля	Одноволоконный одномодовый 9/125 мкм
Рабочая длина волны	1310 / 1550 нм (WDM)
Тип лазера	Лазер Фабри-Перо (FP)
Выходная оптическая мощность	Макс.: -8 дБм; мин.: -14 дБм
Чувствительность	-34 дБм
Оптический бюджет	18 дБм
Дальность передачи	до 20 км
Разъемы	Медный порт RJ45, Оптический SC коннектор (для одномодо- вого кабеля)

Оборудование для сопряжения МК1 или МК2 ТВК-07 “ОПТИК”

№	Обозначение	Ех-маркировка	Описание
МК3	МК-07е-22ЕXY (“XY”=35)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC	Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ для установки в шасси N7 МК-07е-Ш190AC 19” аппаратной стойки
МК4	МК-07е-22ЕXY (“XY”=53)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC
МК5	МК-07е-23ЕXY (“XY”=35)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC	Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ в корпусе МЕ 22,5 для установки на DIN-рейку
МК6	МК-07е-23ЕXY (“XY”=53)	[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC
МК7	МК-07е-Ш190AC	-	Шасси 19” для установки до 19 модулей медиаконвертеров N3 или N4. Блок питания и крепления к стойке в комплекте

Документы, паспорта, руководства

Документы инжектор питания БП-90РоЕ 2,0 МБ	2,0 МБ
Опросный лист для заказа термокожуха взрывозащищенного 266,8 КБ	266,8 КБ
Заключение Минпромторга на продукцию АО "Эридан" 655,2 КБ	655,2 КБ
Паспорт на кабельные вводы 2,7 МБ	2,7 МБ
Паспорт ТВК-07-Н 2,2 МБ	2,2 МБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТВК-07-Н (DWG) 327,3 КБ	327,3 КБ
3D-модель ТВК-07-Н (STEP) 340,0 КБ	340,0 КБ
Чертеж с габаритными и посадочными размерами ТВК-07 (DXF) 44,8 КБ	44,8 КБ

Сертификаты

Свидетельство о типовом одобрении (РМРС) ТВК-07-Н 391,6 КБ	391,6 КБ
Сертификат соответствия ТР ТС 012/2011 4,7 МБ	4,7 МБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	АК-С (столбовой)		8766,0 ₽

АК-С (столбовой)

8766,0 ₽
