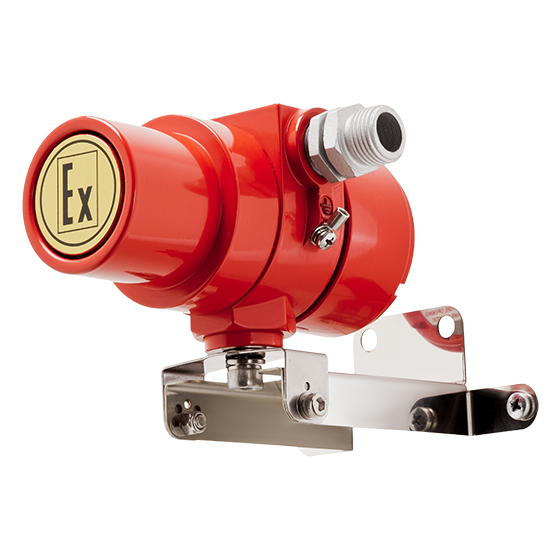

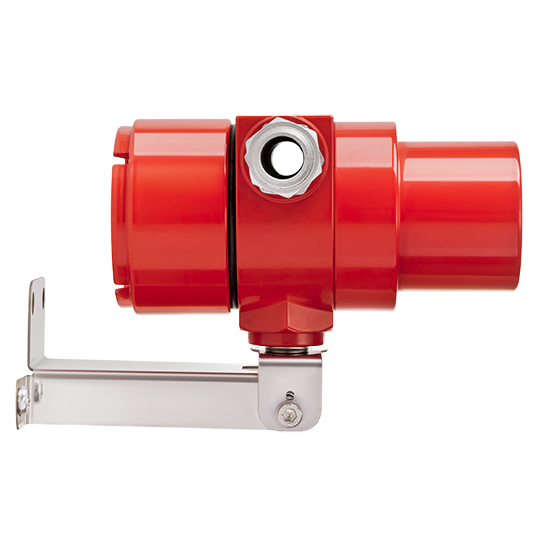

Предназначен для подачи звукового сигнала в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами. Оповещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности:
Предназначен для подачи звукового сигнала в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами. Оповещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности:
|
маркировка взрывозащиты
|
1Ех db IIС T6 Gb Х /
Ex tb IIIС Т80°C Db
|
|
напряжение питания*, В
|
24 (12-28) VDC / 230 (100-240) VAC
|
|
потребляемый ток при напряжении 12 VDC / 24 VDC/ 220 VAC, не более, мА
|
35 / 70 / 10
|
|
звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ
|
100, 105 (опционально)
|
|
тип звукового сигнала – сирена.
диапазон частот генерируемого звукового сигнала, кГц
|
1,0 – 4,5
|
|
cтепень защиты оболочки, IP
|
66
|
|
температура эксплуатации, °С
|
- 60... +70
|
|
допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час
|
3
|
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
85 x 85 x 140
|
|
масса оповещателя (без кронштейна и кабельных вводов), не более, кг
|
1,5
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
*Оповещатели с питанием от источников постоянного тока сохраняют работоспособность при напряжении 12-28 В.
Оповещатели с питанием от источников переменного тока сохраняют работоспособность при напряжении 100-245 В частотой 47-63 Гц.
Повышенное звуковое давление 105 Дб возможно только при напряжении питания 24 VDC (12-28)
| Паспорт ВС-07 | 1009,2 КБ |
| Паспорт на кабельные вводы | 359,3 КБ |
| Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 | 384,2 КБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Включение в адресный шлейф приборов НВП "Болид" | 2,2 МБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Опросный лист для заказа оповещателя ВС-07е-Ex-З (ВС-07е) | 273,1 КБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
| Сертификат соответствия / взрывозащиты ВС-07е 20-25 гг (Евразийский экономический союз) | 1,5 МБ |
| Сертификат соответствия ВС-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 655,7 КБ |
| Декларация о соответствии ТР ТС 020 ВС-07е 23-28 гг (ЭМС) | 626,2 КБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
|
маркировка взрывозащиты
|
1Ех db IIС T6 Gb Х /
Ex tb IIIС Т80°C Db
|
|
напряжение питания*, В
|
24 (12-28) VDC / 230 (100-240) VAC
|
|
потребляемый ток при напряжении 12 VDC / 24 VDC/ 220 VAC, не более, мА
|
35 / 70 / 10
|
|
звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ
|
100, 105 (опционально)
|
|
тип звукового сигнала – сирена.
диапазон частот генерируемого звукового сигнала, кГц
|
1,0 – 4,5
|
|
cтепень защиты оболочки, IP
|
66
|
|
температура эксплуатации, °С
|
- 60... +70
|
|
допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час
|
3
|
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
85 x 85 x 140
|
|
масса оповещателя (без кронштейна и кабельных вводов), не более, кг
|
1,5
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
*Оповещатели с питанием от источников постоянного тока сохраняют работоспособность при напряжении 12-28 В.
Оповещатели с питанием от источников переменного тока сохраняют работоспособность при напряжении 100-245 В частотой 47-63 Гц.
Повышенное звуковое давление 105 Дб возможно только при напряжении питания 24 VDC (12-28)
| Паспорт ВС-07 | 1009,2 КБ |
| Паспорт на кабельные вводы | 359,3 КБ |
| Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 | 384,2 КБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Включение в адресный шлейф приборов НВП "Болид" | 2,2 МБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Опросный лист для заказа оповещателя ВС-07е-Ex-З (ВС-07е) | 273,1 КБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
| Сертификат соответствия / взрывозащиты ВС-07е 20-25 гг (Евразийский экономический союз) | 1,5 МБ |
| Сертификат соответствия ВС-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 655,7 КБ |
| Декларация о соответствии ТР ТС 020 ВС-07е 23-28 гг (ЭМС) | 626,2 КБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
| Вид | Обозначение | Расшифровка | Цена |
|
ЗГ | Оконечная заглушка из конструкционной стали с гальваническим покрытием | 330,0 ₽ |
|
ЗГ-Н | Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) | 732,0 ₽ |
|
КВБ12 | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием | 708,0 ₽ |
|
КВБ12-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) | 1338,0 ₽ |
|
КВБ17 | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием | 936,0 ₽ |
|
КВБ17-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) | 1332,0 ₽ |
|
КВБМ20 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием | 1470,0 ₽ |
|
КВБУ14 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
|
КВБУ14-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) | 1758,0 ₽ |
|
КВБУ18 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
|
КВБУ18-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали | 1758,0 ₽ |
|
КВБУ22 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
|
КВБУ22-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали | 1758,0 ₽ |
|
КВМ15 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием | 804,0 ₽ |
|
КВМ15-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали | 1344,0 ₽ |
|
КВМ20 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием | 1020,0 ₽ |
|
КВМ20-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) | 2220,0 ₽ |
|
КВМ25 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием | 1308,0 ₽ |
|
КВМ25-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) | 2220,0 ₽ |
|
КВО10 | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием | 318,0 ₽ |
|
КВО10-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) | 558,0 ₽ |
|
КВО14 | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием | 348,0 ₽ |
|
КВО14-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) | 558,0 ₽ |
|
ОЭ-Н | Оконечный элемент (ОЭ)* из нержавеющей коррозионно-стойкой стали (Н) | 2880,0 ₽ |
|
ШТ1" | Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием | 606,0 ₽ |
|
ШТ1/2" | Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием | 360,0 ₽ |
|
ШТ1/2"-Н | Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали | 690,0 ₽ |
|
ШТ1"-Н | Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) | 1134,0 ₽ |
|
ШТ20 | Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием | 390,0 ₽ |
|
ШТ20-Н | Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) | 900,0 ₽ |
|
ШТ25 | Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием | 588,0 ₽ |
|
ШТ25-Н | Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) | 888,0 ₽ |
|
ШТ3/4" | Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием | 420,0 ₽ |
|
ШТ3/4"-Н | Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) | 954,0 ₽ |
|

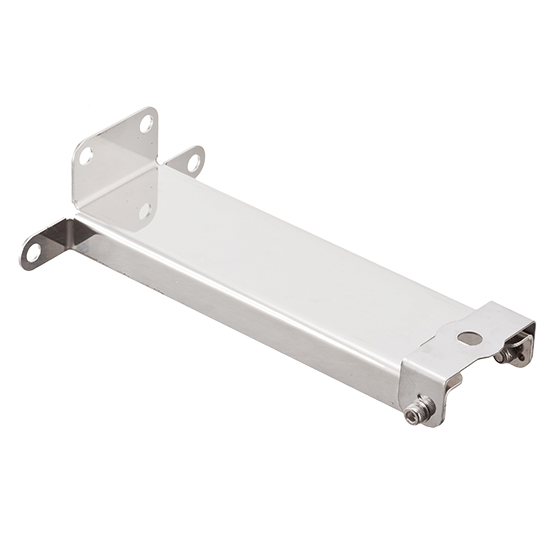

КУ | Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м) | 1074,0 ₽ |
|

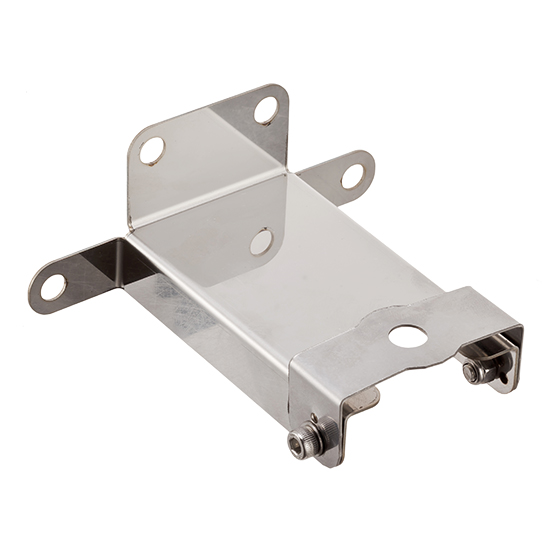

Стандартный(по умолчанию) | По умолчанию извещатель комплектуется кронштейном L=0,1 м | 0,0 ₽ |
