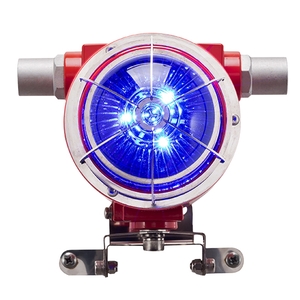

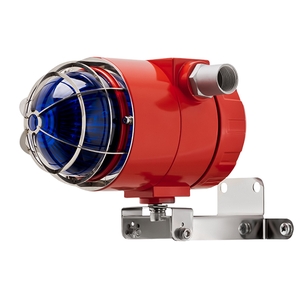

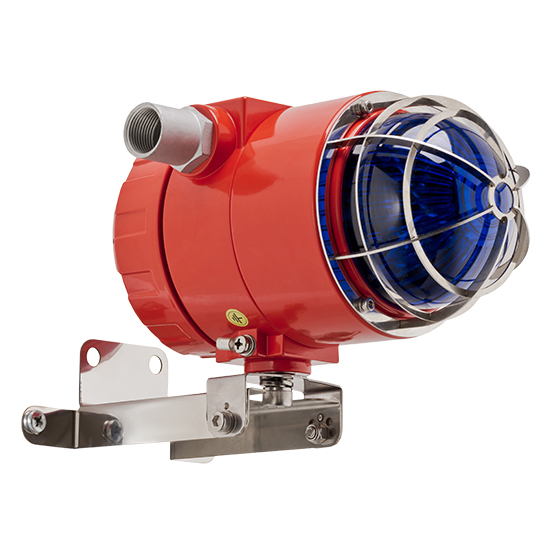

Оповещатель ВС-07е-Ех-СД предназначен для подачи светового сигнала в системах пожарной и охранной сигнализации при совместной работе с любыми приемно-контрольными устройствами, для индикации режимов работы оборудования и привлечения внимания персонала в аварийных и иных ситуациях. Оповещател серии "ВС" применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности:
*Возможные варианты свечения ВС-07е-Ех-СД:
Условное обозначение | Выбор цвета колбы | Выбор цвета светодиодов |
К1 | Красный | (по умолчанию) |
ОР1 | Оранжевый | (по умолчанию) |
Ж1 | Желтый |
(по умолчанию)
|
З1 | Зелёный |
(по умолчанию)
|
С1 | Синий |
(по умолчанию)
|
ПР1/Б2 | Прозрачный (по умолчанию) | Белый |
ПР1/К2 | Прозрачный (по умолчанию) | Красный |
ПР1/ОР2 | Прозрачный (по умолчанию) | Оранжевый |
ПР1/Ж2 | Прозрачный (по умолчанию) | Желтый |
ПР1/З2 | Прозрачный (по умолчанию) | Зелёный |
ПР1/С2 | Прозрачный (по умолчанию) | Синий |
![]() |
Оповещатель пожарный ВС-07е-Ех-С внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан |
Оповещатель ВС-07е-Ех-СД предназначен для подачи светового сигнала в системах пожарной и охранной сигнализации при совместной работе с любыми приемно-контрольными устройствами, для индикации режимов работы оборудования и привлечения внимания персонала в аварийных и иных ситуациях. Оповещател серии "ВС" применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности:
*Возможные варианты свечения ВС-07е-Ех-СД:
Условное обозначение | Выбор цвета колбы | Выбор цвета светодиодов |
К1 | Красный | (по умолчанию) |
ОР1 | Оранжевый | (по умолчанию) |
Ж1 | Желтый |
(по умолчанию)
|
З1 | Зелёный |
(по умолчанию)
|
С1 | Синий |
(по умолчанию)
|
ПР1/Б2 | Прозрачный (по умолчанию) | Белый |
ПР1/К2 | Прозрачный (по умолчанию) | Красный |
ПР1/ОР2 | Прозрачный (по умолчанию) | Оранжевый |
ПР1/Ж2 | Прозрачный (по умолчанию) | Желтый |
ПР1/З2 | Прозрачный (по умолчанию) | Зелёный |
ПР1/С2 | Прозрачный (по умолчанию) | Синий |
![]() |
Оповещатель пожарный ВС-07е-Ех-С внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан |
Модификация
|
ВС-07е-СД
|
источник света
|
светодиоды (возможна установка цветных)
|
маркировка взрывозащиты
|
1Ех db IIС T5/T6 Gb Х /
Ex tb IIIС Т80/100°C Db X
|
напряжение питания, В
|
12-24VDC / 100-240VAC
|
потребляемый ток при наряжении 12VDC / 24VDC / 230VAC, не более, мА
|
320 / 220 / 40
|
световой сигнал контрастно различим при круговом обзоре 360° с
расстояния 15 м. и внешней освещенности, не менее, лк
|
10 000
|
частота мигания световой функции*, Гц
|
0,5 - 2
|
cтепень защиты оболочки, IP
|
66 / 68
|
температура эксплуатации, °С
|
- 60... +70
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
113 х 165 х 175
|
масса оповещателя, не более, кг
|
1,5
|
средняя наработка на отказ, не менее, часов
|
60 000
|
срок службы, не менее, лет
|
10
|
гарантийный срок, лет
|
5
|
Паспорт ВС-07-Ех | 1009,2 КБ |
Паспорт на кабельные вводы | 359,3 КБ |
ЗАО "Таманьнефтегаз" отзыв о продукции АО "Эридан" | 371,6 КБ |
Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 | 384,2 КБ |
Опросный лист для заказа оповещателя пожарного взрывозащищенного светового ВС-07е-Ех-С | 324,1 КБ |
Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
Сертификат соответствия / взрывозащиты ВС-07е 20-25 гг (Евразийский экономический союз) | 1,5 МБ |
Декларация о соответствии ТР ТС 020 ВС-07е 23-28 гг (ЭМС) | 626,2 КБ |
Сертификат соответствия ВС-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 655,7 КБ |
Модификация
|
ВС-07е-СД
|
источник света
|
светодиоды (возможна установка цветных)
|
маркировка взрывозащиты
|
1Ех db IIС T5/T6 Gb Х /
Ex tb IIIС Т80/100°C Db X
|
напряжение питания, В
|
12-24VDC / 100-240VAC
|
потребляемый ток при наряжении 12VDC / 24VDC / 230VAC, не более, мА
|
320 / 220 / 40
|
световой сигнал контрастно различим при круговом обзоре 360° с
расстояния 15 м. и внешней освещенности, не менее, лк
|
10 000
|
частота мигания световой функции*, Гц
|
0,5 - 2
|
cтепень защиты оболочки, IP
|
66 / 68
|
температура эксплуатации, °С
|
- 60... +70
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
113 х 165 х 175
|
масса оповещателя, не более, кг
|
1,5
|
средняя наработка на отказ, не менее, часов
|
60 000
|
срок службы, не менее, лет
|
10
|
гарантийный срок, лет
|
5
|
Паспорт ВС-07-Ех | 1009,2 КБ |
Паспорт на кабельные вводы | 359,3 КБ |
ЗАО "Таманьнефтегаз" отзыв о продукции АО "Эридан" | 371,6 КБ |
Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 | 384,2 КБ |
Опросный лист для заказа оповещателя пожарного взрывозащищенного светового ВС-07е-Ех-С | 324,1 КБ |
Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
Сертификат соответствия / взрывозащиты ВС-07е 20-25 гг (Евразийский экономический союз) | 1,5 МБ |
Декларация о соответствии ТР ТС 020 ВС-07е 23-28 гг (ЭМС) | 626,2 КБ |
Сертификат соответствия ВС-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 655,7 КБ |
Вид | Обозначение | Расшифровка | Цена |
![]() |
ЗГ | Оконечная заглушка из конструкционной стали с гальваническим покрытием | 330,0 ₽ |
![]() |
КВБ12 | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием | 708,0 ₽ |
![]() |
КВБ12-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) | 1338,0 ₽ |
![]() |
КВБ17 | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием | 936,0 ₽ |
![]() |
КВБ17-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) | 1332,0 ₽ |
![]() |
КВБУ14 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
![]() |
КВБУ18 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
![]() |
КВБУ22 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
![]() |
КВМ15 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием | 804,0 ₽ |
![]() |
КВМ20 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием | 1020,0 ₽ |
![]() |
КВМ20-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) | 2220,0 ₽ |
![]() |
КВМ25 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием | 1308,0 ₽ |
![]() |
КВО10 | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием | 318,0 ₽ |
![]() |
КВО14 | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием | 348,0 ₽ |
![]() |
ОЭ-Н | Оконечный элемент (ОЭ)* из нержавеющей коррозионно-стойкой стали (Н) | 2880,0 ₽ |
![]() |
ШТ1" | Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием | 606,0 ₽ |
![]() |
ШТ1/2" | Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием | 360,0 ₽ |
![]() |
ШТ1/2"-Н | Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали | 690,0 ₽ |
![]() |
ШТ1"-Н | Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) | 1134,0 ₽ |
![]() |
ШТ20 | Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием | 390,0 ₽ |
![]() |
ШТ20-Н | Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) | 900,0 ₽ |
![]() |
ШТ25 | Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием | 588,0 ₽ |
![]() |
ШТ25-Н | Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) | 888,0 ₽ |
![]() |
ШТ3/4" | Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием | 420,0 ₽ |
![]() |
ШТ3/4"-Н | Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) | 954,0 ₽ |
![]() |

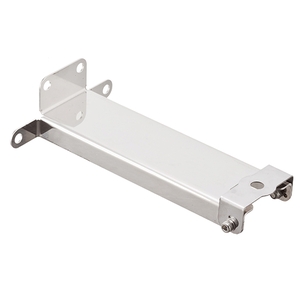

КУ | Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м) | 1074,0 ₽ |
![]() |

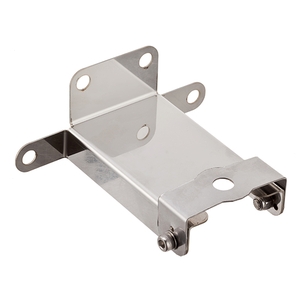

Стандартный (по умолчанию) | По умолчанию извещатель комплектуется кронштейном L=0,1 м | 0,0 ₽ |
