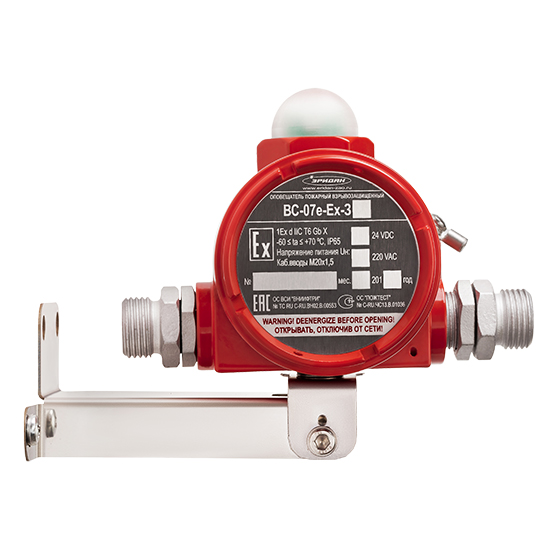

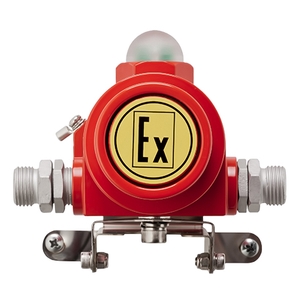

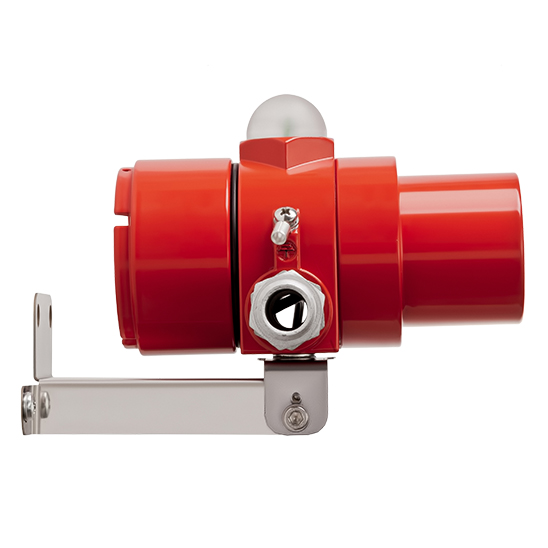

Оповещатель ВС-07е-Ех-ЗИ предназначен для подачи звукового и светового сигналов в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах.
Отличительные особенности:
Ключевые характеристики:
|
|
Оповещатель пожарный взрывозащищенный ВС-07е-Ех-ЗИ внесен в номенклатурный Справочник МТР ПАО "Газпром".
|
Оповещатель ВС-07е-Ех-ЗИ предназначен для подачи звукового и светового сигналов в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах.
Отличительные особенности:
Ключевые характеристики:
|
|
Оповещатель пожарный взрывозащищенный ВС-07е-Ех-ЗИ внесен в номенклатурный Справочник МТР ПАО "Газпром".
|
|
маркировка взрывозащиты
|
1Ех db IIС T6 Gb Х /
Ex tb IIIС Т80°C Db Х
|
|
напряжение питания*, В
|
24 (12-28) VDC / 230 (100-245) VAC |
| потребляемый ток при напряжении 12VDC / 24 VDC / 230 VAC, не более, мА |
90 / 120 / 15
|
|
звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ
|
100, 105 (опционально)
|
|
тип звукового сигнала – сирена.
диапазон частот генерируемого звукового сигнала, кГц
|
1,0 – 4,5
|
|
частота мигания световой функции**, Гц
|
0,5 - 2
|
| cтепень защиты оболочки, IP | 66 |
| температура эксплуатации, °С | - 60... +70 |
|
допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час
|
3
|
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
95 x 85 x 135
|
|
масса оповещателя (без кронштейна и кабельных вводов), не более, кг
|
1,5
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
*Оповещатели с питанием от источников постоянного тока сохраняют работоспособность при напряжении 12-28 В. Оповещатели с питанием от источников переменного тока сохраняют работоспособность при напряжении 100-240 В частотой 47-63 Гц.
**Световой аварийный сигнал оповещателя контрастно различим при освещённости до 10000 лк при круговом обзоре 360 градусов с расстояния 15 метров.
Повышенное звуковое давление 105 Дб возможно только при напряжении питания 24 VDC (12-28)
| Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 | 384,2 КБ |
| Декларация о соответствии ТР ТС 020 ВС-07е 23-28 гг (ЭМС) | 626,2 КБ |
| Сертификат соответствия ВС-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 655,7 КБ |
| Сертификат соответствия / взрывозащиты ВС-07е 20-25 гг (Евразийский экономический союз) | 1,5 МБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 655,2 КБ |
| Опросный лист для заказа оповещателя светозвуковой ВС-07е-Ex-ЗИ (ВС-07е-И) | 281,9 КБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Включение в адресный шлейф приборов НВП "Болид" | 2,2 МБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Паспорт на кабельные вводы | 359,3 КБ |
| Паспорт ВС-07 | 1009,2 КБ |
|
