Помощь при выборе кабельных вводов для продукции АО "Эридан"

Как выбрать тип кабельных вводов при заказе продукции АО "Эридан"?

Большая часть оборудования производства АО "Эридан", при поставке комплектуется кабельными вводами. Поэтому на этапе выставления счета или коммерческого предложения необходимо корректно указать какими кабельными вводами необходимо укомплектовать продукцию. Для определения типа кабельного ввода, необходимо знать как во взрывоопасной зоне будет подведен кабель к оборудованию (рекомендации по применению пожаробезопасных кабелей). На взрывоопасных объектах распространены следующие способы прокладки кабеля:

прокладка кабеля в трубе (трубная разводка);
прокладка бронекобеля с одинарным или двойным уплотнением;
прокладка кабеля в металлорукаве;
открытая прокладка кабеля.

Вся техническая информация: кабельные вводы Ex (паспорт), руководство кабельные вводы (паспорт)

В зависимости от способа прокладки кабеля определяется тип кабельного ввода. Продукция АО "Эридан" поставляется кабельными вводами, в количестве от одного, до восьми штук, на выбор:

Внешний вид	Обозначение	Расшифровка
	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

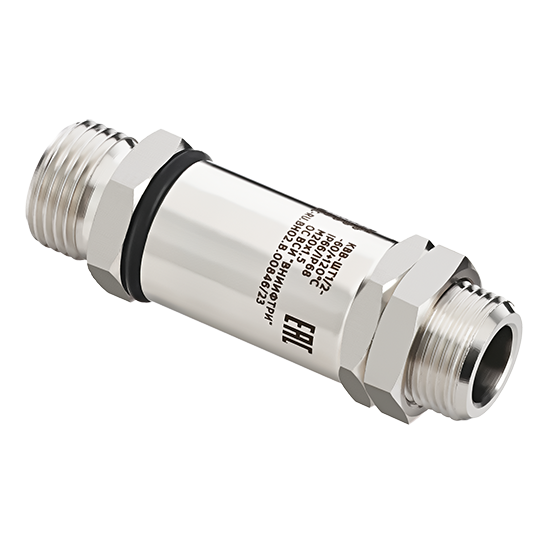

	КВВ-ШТ1/2"/ КВВ-ШТ1/2"-Н	Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

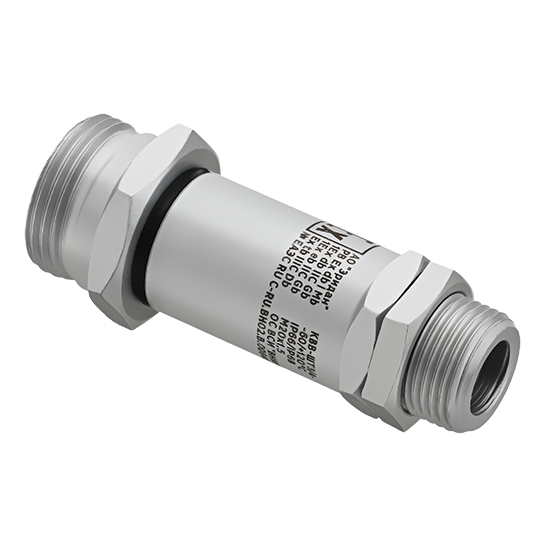

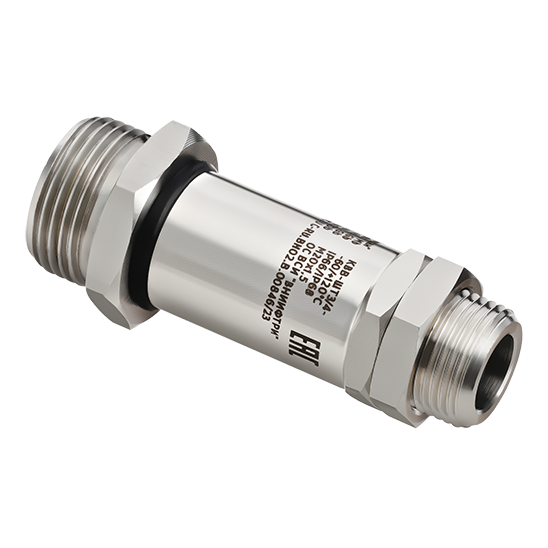

	КВВ-ШТ3/4"/ КВВ-ШТ3/4"-Н	Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

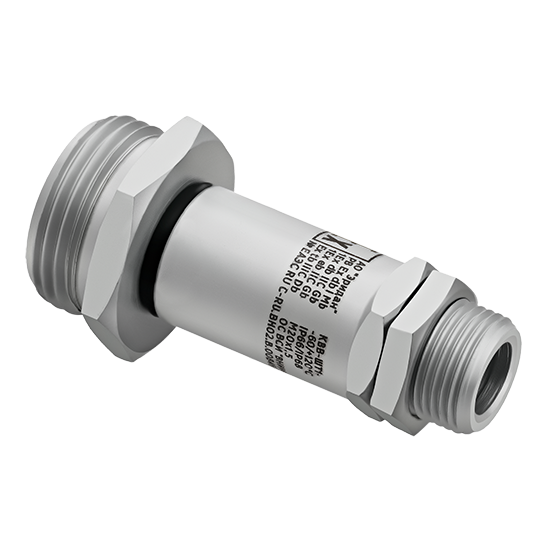

	КВВ-ШТ1"/ КВВ-ШТ1"-Н	Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

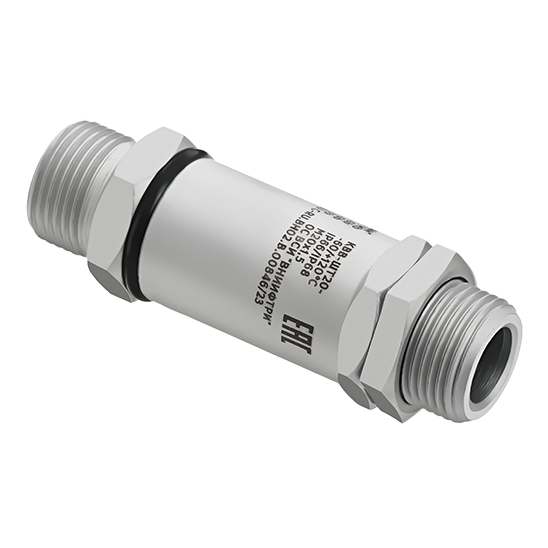

	КВВ-ШТ20"/ КВВ-ШТ20"-Н	Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М20х1,5 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

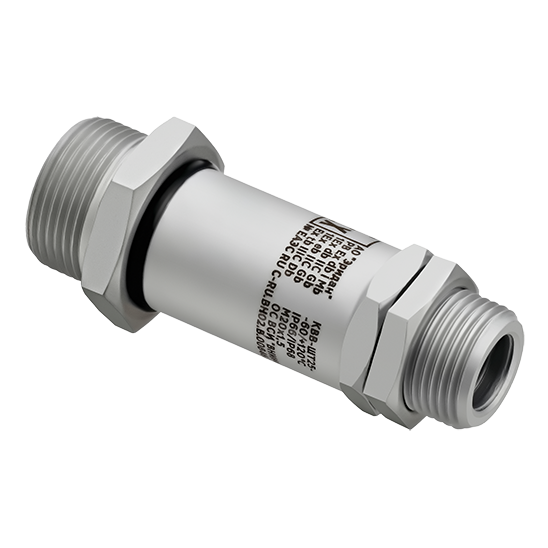

	КВВ-ШТ25"/ КВВ-ШТ25"-Н	Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М25х1,5 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

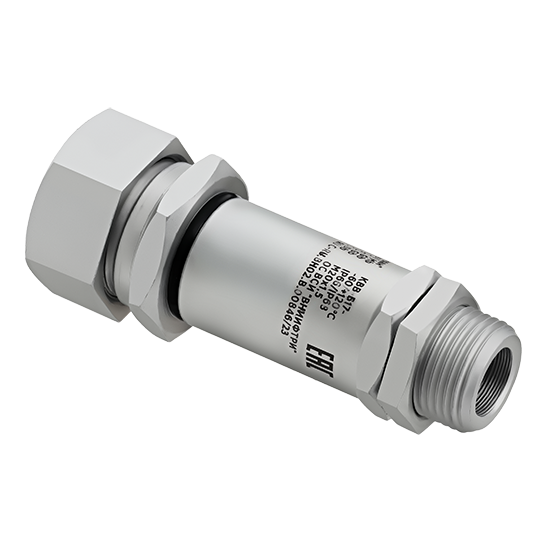

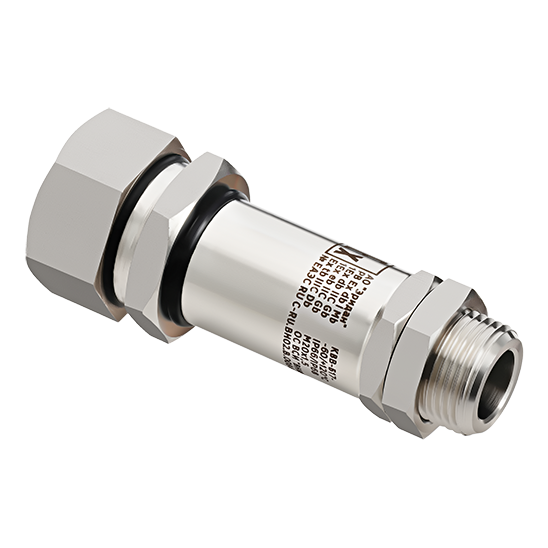

	КВВ-Б17/ КВВ-Б17-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции кабеля из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

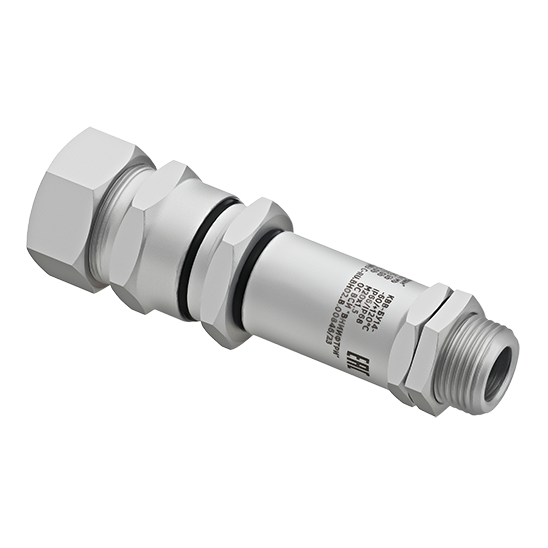

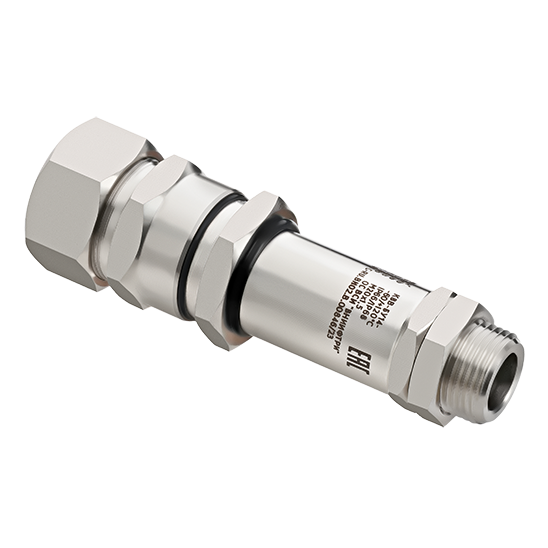

	КВВ-БУ14/ КВВ-БУ14-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 10-14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

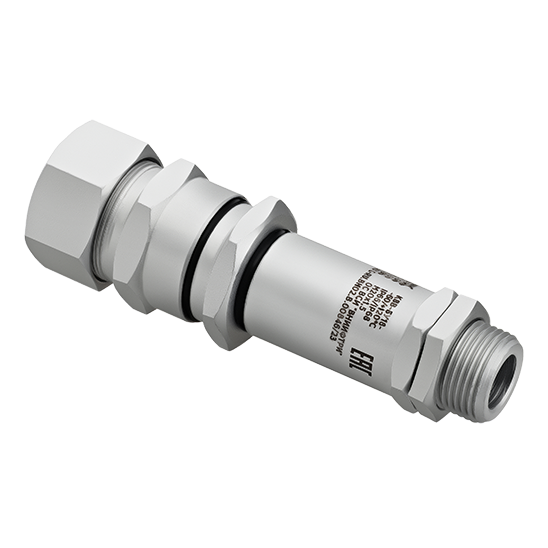

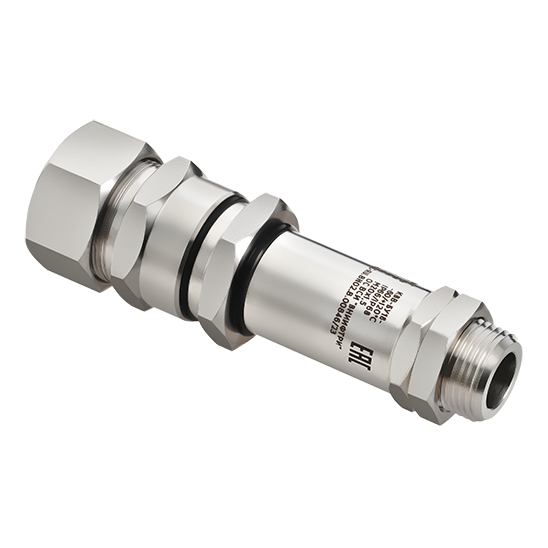

	КВВ-БУ18/ КВВ-БУ18-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 14-18 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

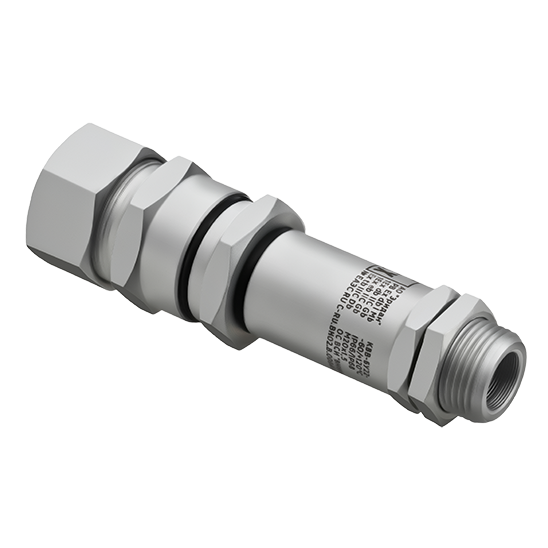

	КВВ-БУ22/ КВВ-БУ22-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 18-22 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

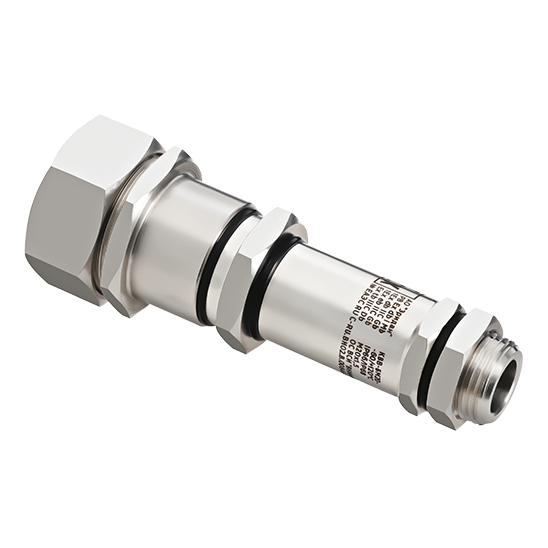

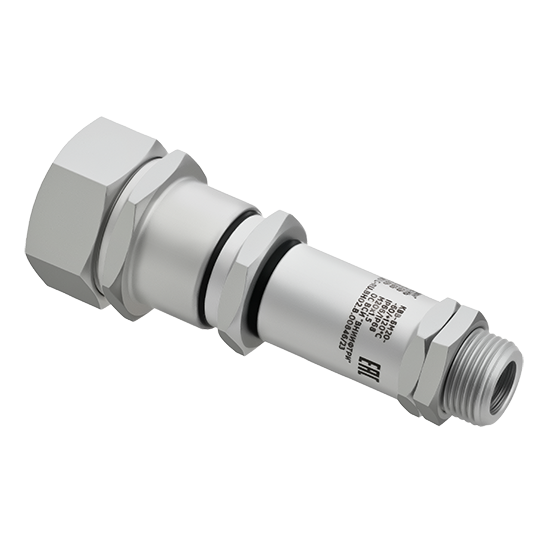

	КВВ-БМ20/ КВВ-БМ20-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10-14 мм в металлорукаве с условным проходом D=20 мм
	КВБМ25/ КВБМ25-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

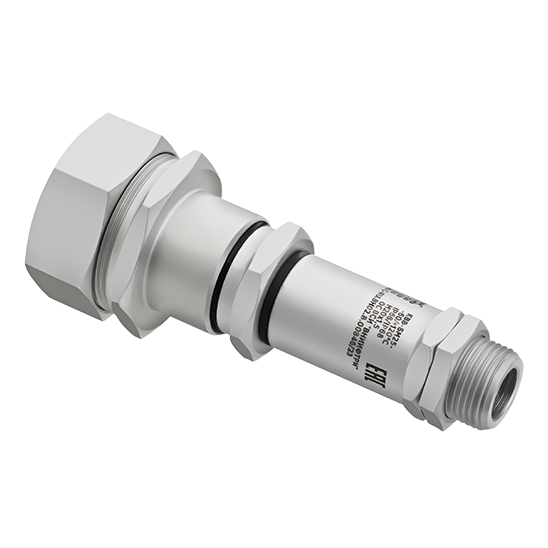

	КВВ-БМ25/ КВВ-БМ25-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10-18 мм в металлорукаве с условным проходом D=25 мм
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

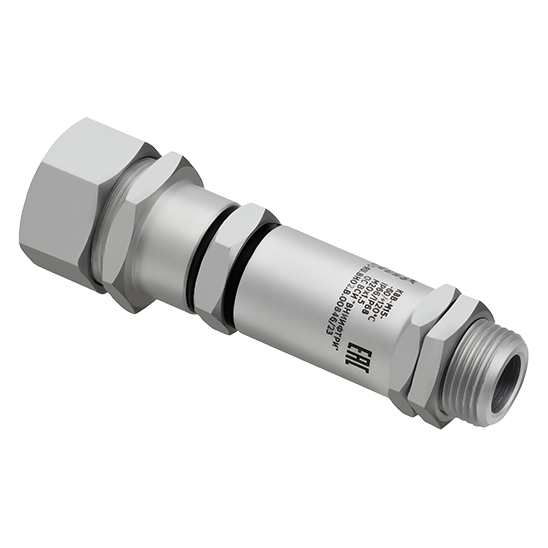

	КВВ-М15/ КВВ-М15-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом D=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

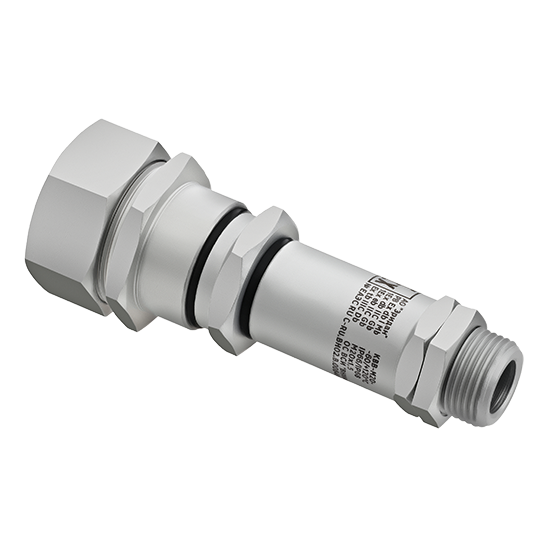

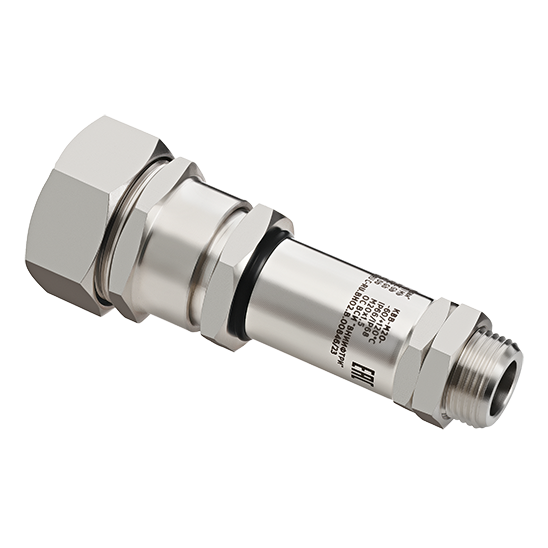

	КВВ-М20/ КВВ-М20-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом D=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

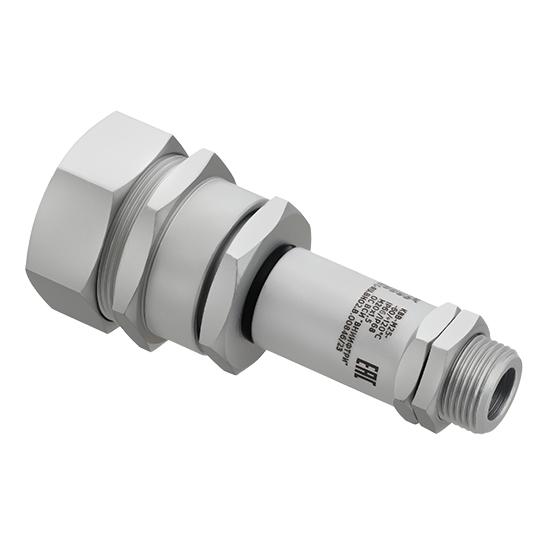

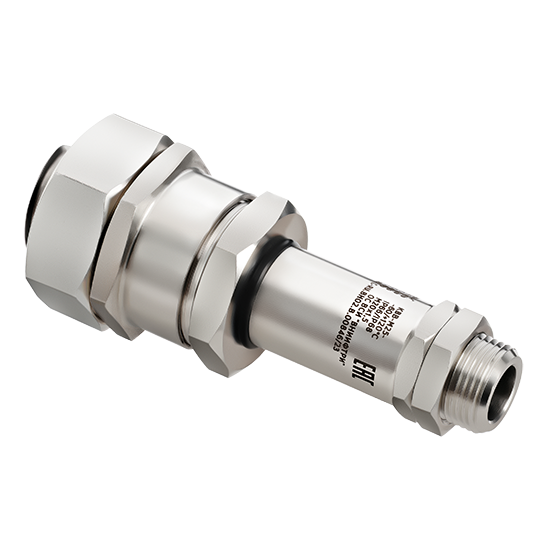

	КВВ-М25/ КВВ-М25-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом D=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

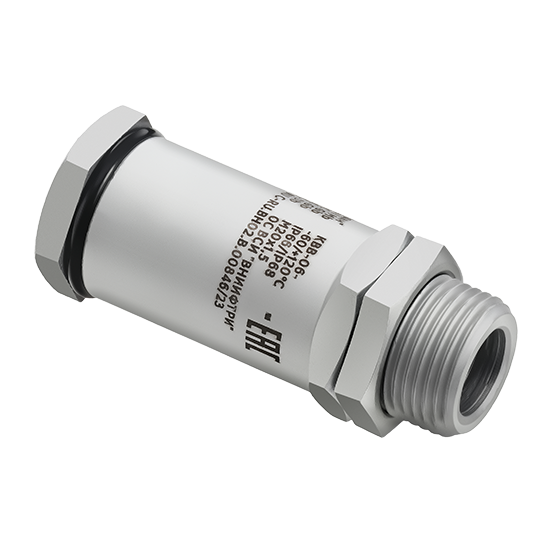

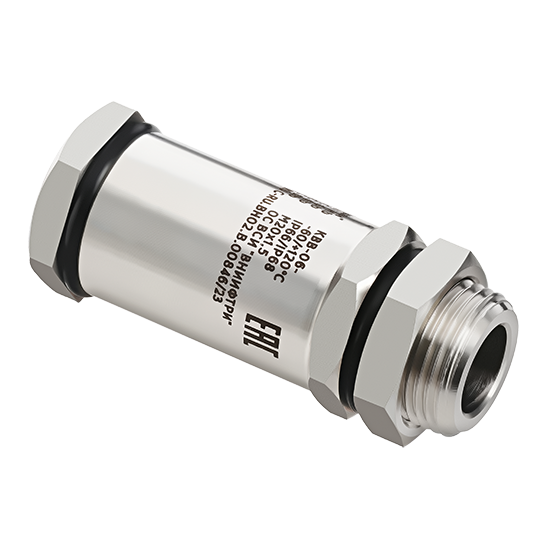

	КВВ-О6/ КВВ-О6-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 6 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

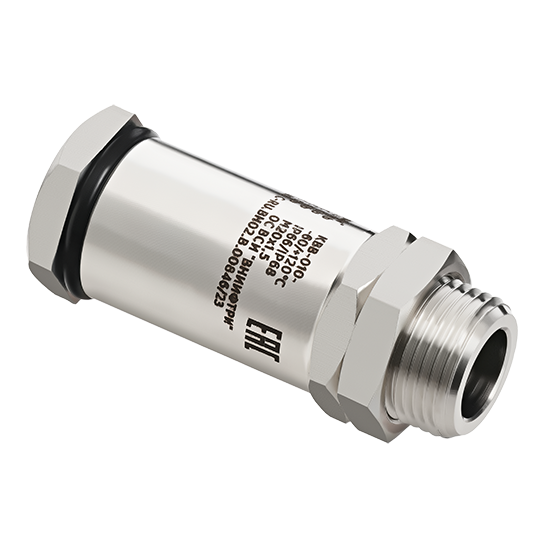

	КВВ-О10/ КВВ-О10-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВВ-О14/ КВВ-О14-Н	Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ЗГ/ ЗГ-Н	Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВВ-ЗГд20/ КВВ-ЗГд20-Н	Оконечная заглушка Exd из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВВ-ЗГе20/ КВВ-ЗГе20-Н	Оконечная заглушка Exе из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

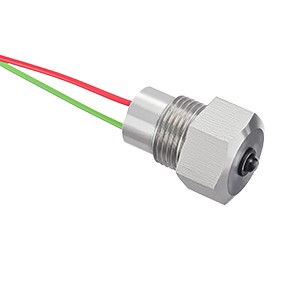

	ОЭ/ ОЭ-Н**	Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа). Возможны любые варианты компоновки вводами, кроме ОЭ+ОЭ.

**в соответствии с п.13.15.20 СП 5.13130.2009

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

напряжение в шлейфе, В, 8-28
максимальный ток потребления, мкА, 50
