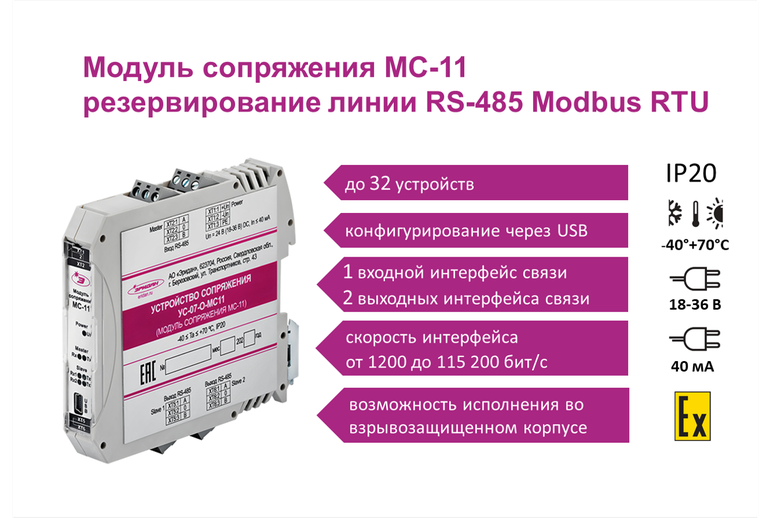

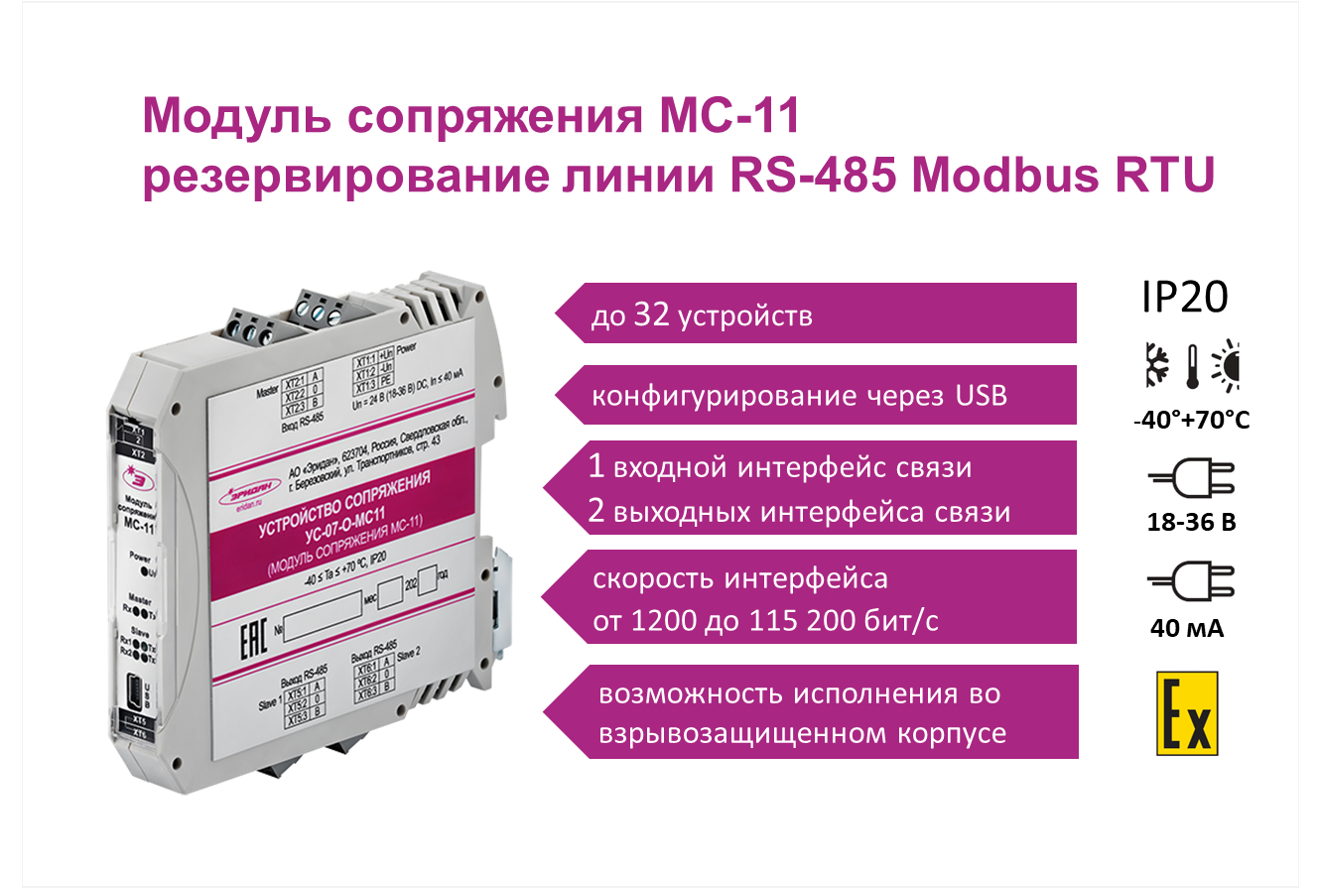

Модуль сопряжения МС-11 для построения кольцевой линии RS-485 Modbus RTU в системах автоматизации и противопожарной защиты

МС-11 – предназначен для резервирования линии связи RS-485 с протоколом Modbus RTU посредством организации кольцевой топологии. При обрыве кольцевая линия работает как две радиальных. Короткое замыкание линии может быть локализовано изоляторами ИЗО-Ex-RS, которые являются и повторителями интерфейса, что дает возможность использовать всю адресную емкость Modbus RTU в одной линии. Возможна модификация МС-11 во взрывозащищенном корпусе в составе с блоком питания и промышленным коммутатором.

Модуль сопряжения МС-11 позволяет:

• резервировать линии RS-485 Modbus RTU в системах автоматизации и противопожарной защиты посредством кольцевой топологии
• использовать всю адресную емкость Modbus RTU при применении в линии изоляторов ИЗО-Ex-RS-Т  и ИЗО-Ex-RS-П, повторяющих интерфейс
• контролировать линии связи на обрыв и короткое замыкание
• работать (при обрыве) кольцевой линии как двум радиальным

Подробнее об МС-11, документы, сертификаты в каталоге

МС-11 может применяться при построении систем противопожарной защиты в соответствии с СП 484.1311500.2020, высоконадежных систем автоматизации, систем противоаварийной защиты и контроля загазованности.
