Описание

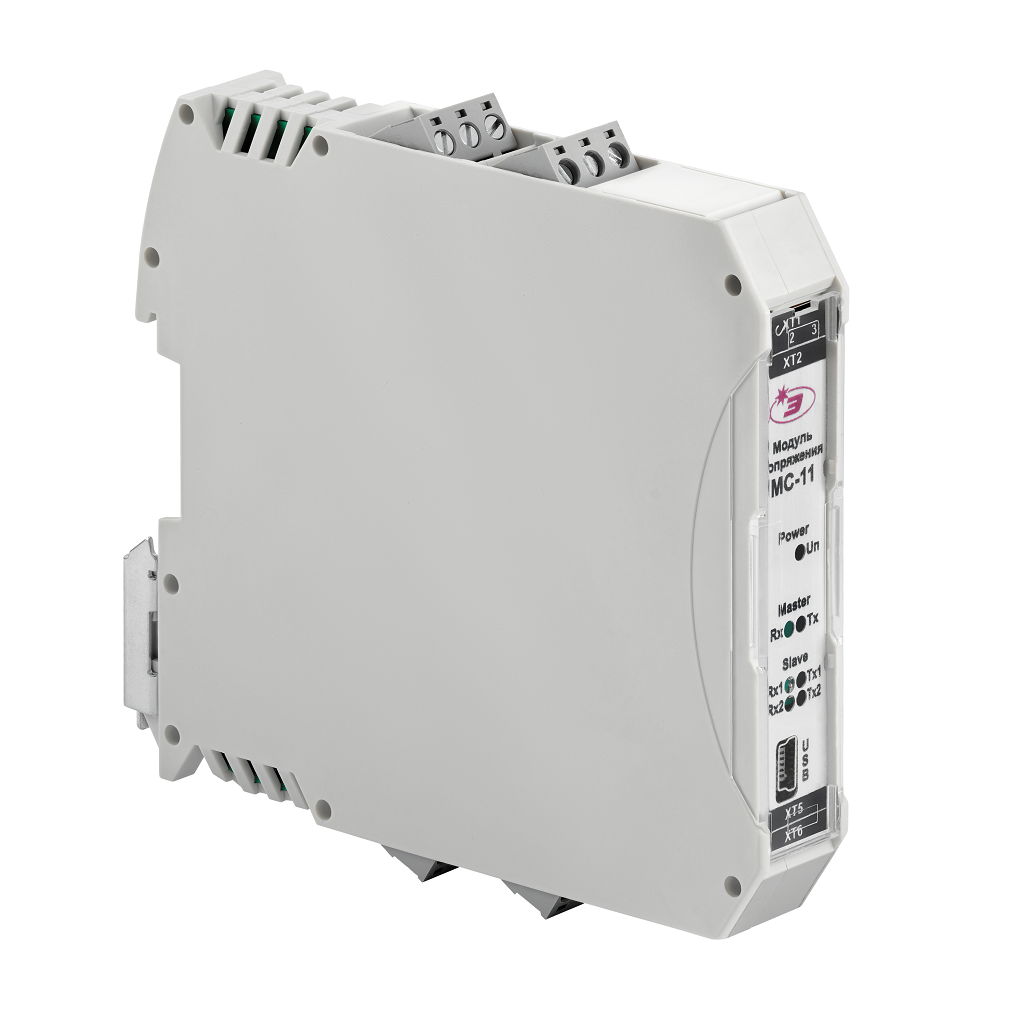

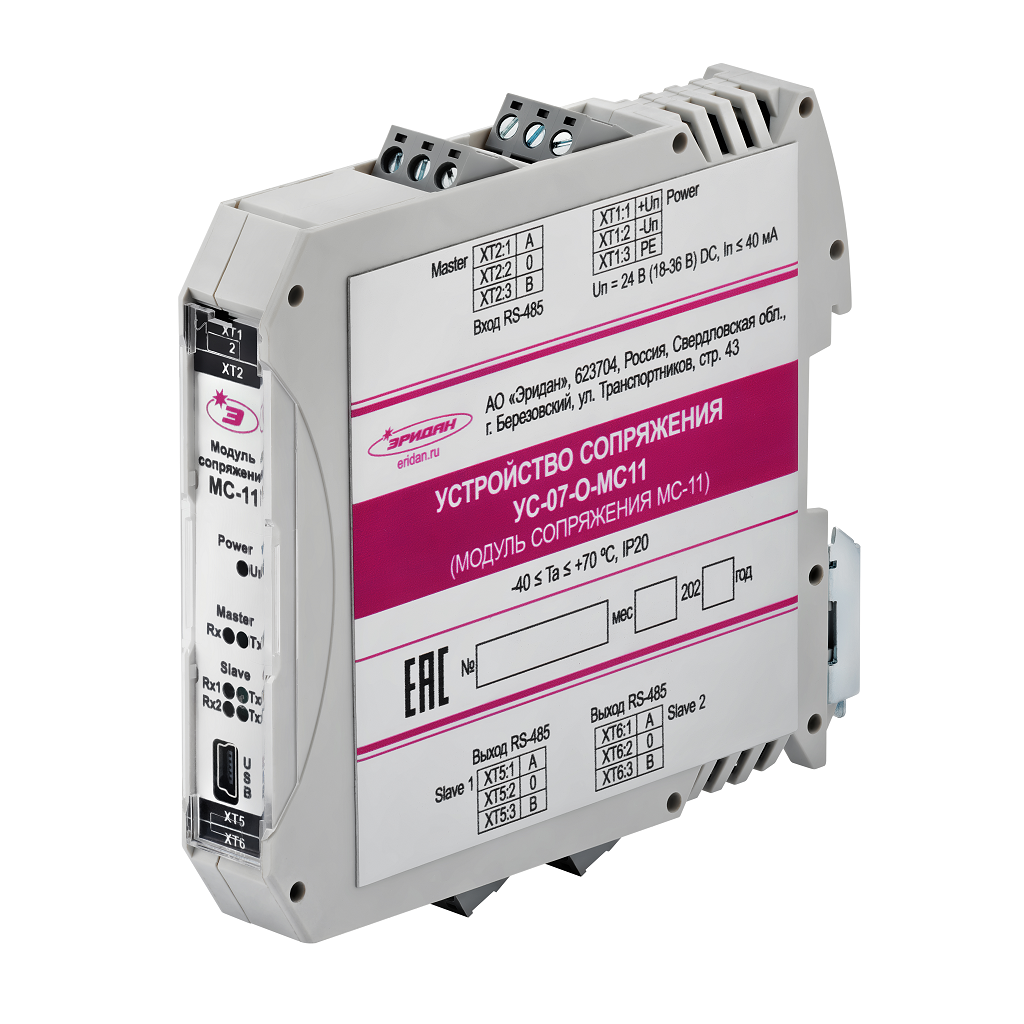

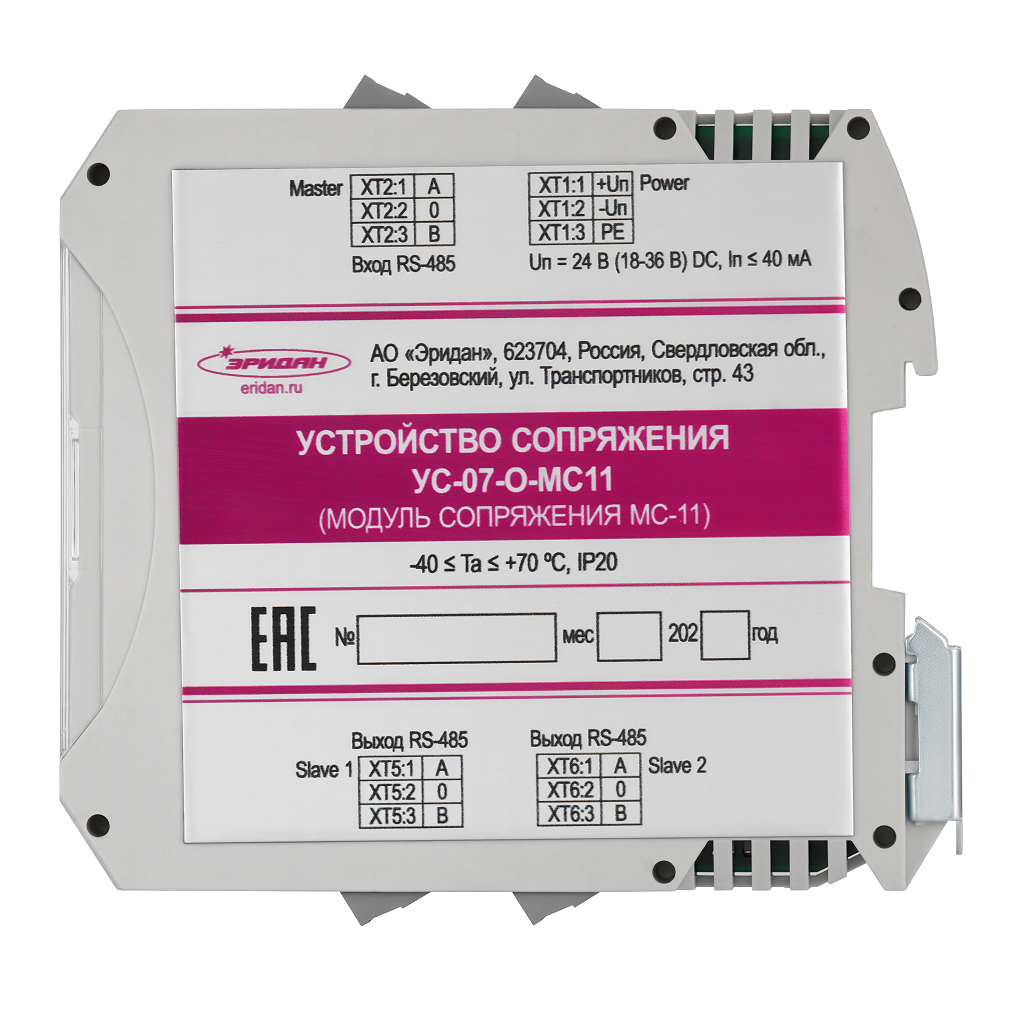

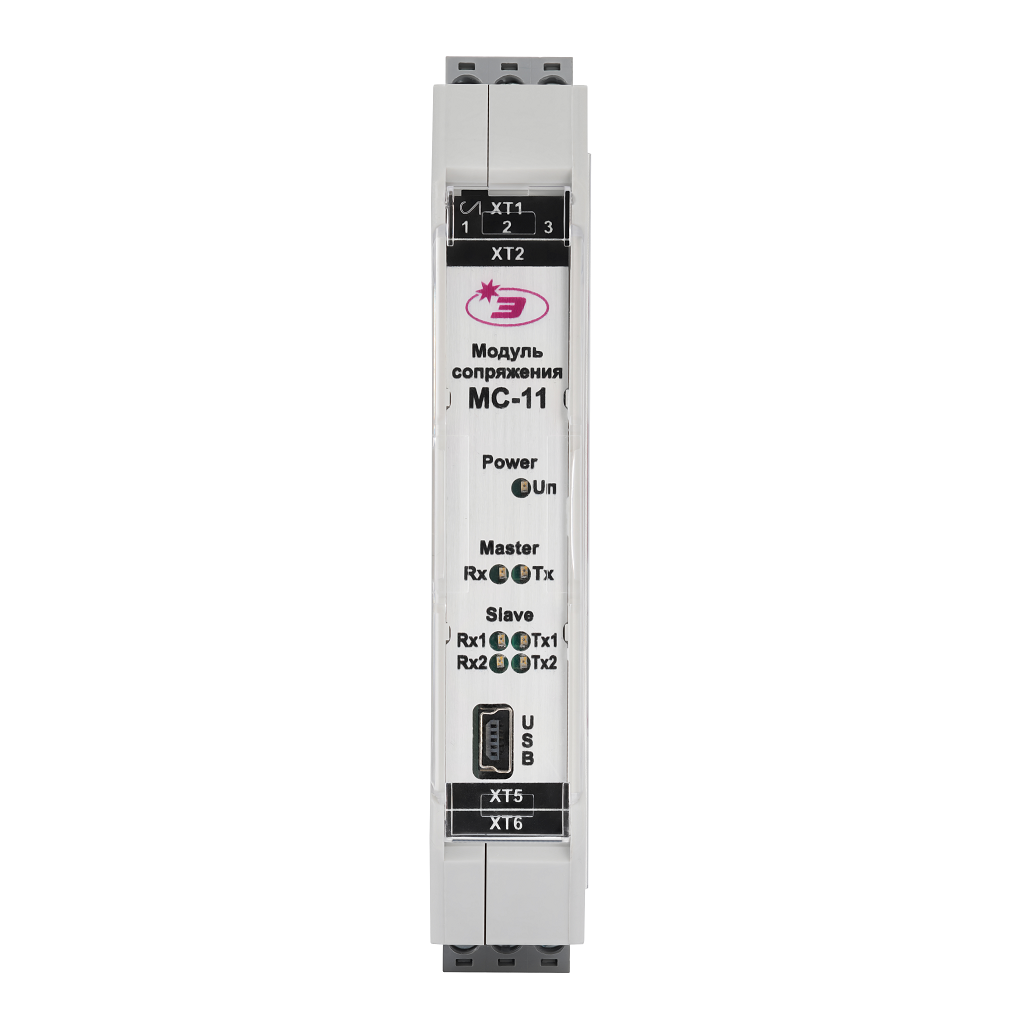

Модуль МС-11 является микропроцессорным устройством и предназначен для резервирования стандартного канала связи RS-485 с протоколом Modbus RTU посредством организации кольцевой топологии. Модуль может применяться в составе автоматизированных систем, в том числе при построении адресных кольцевых линий связи систем противопожарной защиты в соответствии с СП 484.1311500.2020.
Характеристики
| Количество входных интерфейсов связи RS-485 (Master) | 1 |
| Количество выходных интерфейсов связи RS-485 (Slave) | 2 |
| Построение кольцевой топологии на выходных интерфейсах связи RS-485 | да |
| Контроль линии связи на обрыв и короткое замыкание | да |
| Скорость интерфейса RS-485, бит/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Количество устройств на выходных интерфейсе связи RS-485 | до 32* |
| Коммуникационный протокол | Modbus RTU |
| Напряжение питания постоянного тока, В | 18-36 |
| Номинальное напряжение, В | 24 |
| Ток потребления не более, мА | 40 |
| Гальваническая развязка по питанию, кВ | 1,5 |
| Гальваническая развязка по интерфейсу RS-485, кВ | 5 |
| Диапазон рабочих температур, без образования конденсата, °С | от -40 до +70 |
| Относительная влажность, % | 95 при 40 °С |
| Степень защиты оболочки | IP20 |
| Габаритные размеры, не более, мм | 114х108х18 |
| Масса, не более, кг | 0,2 |

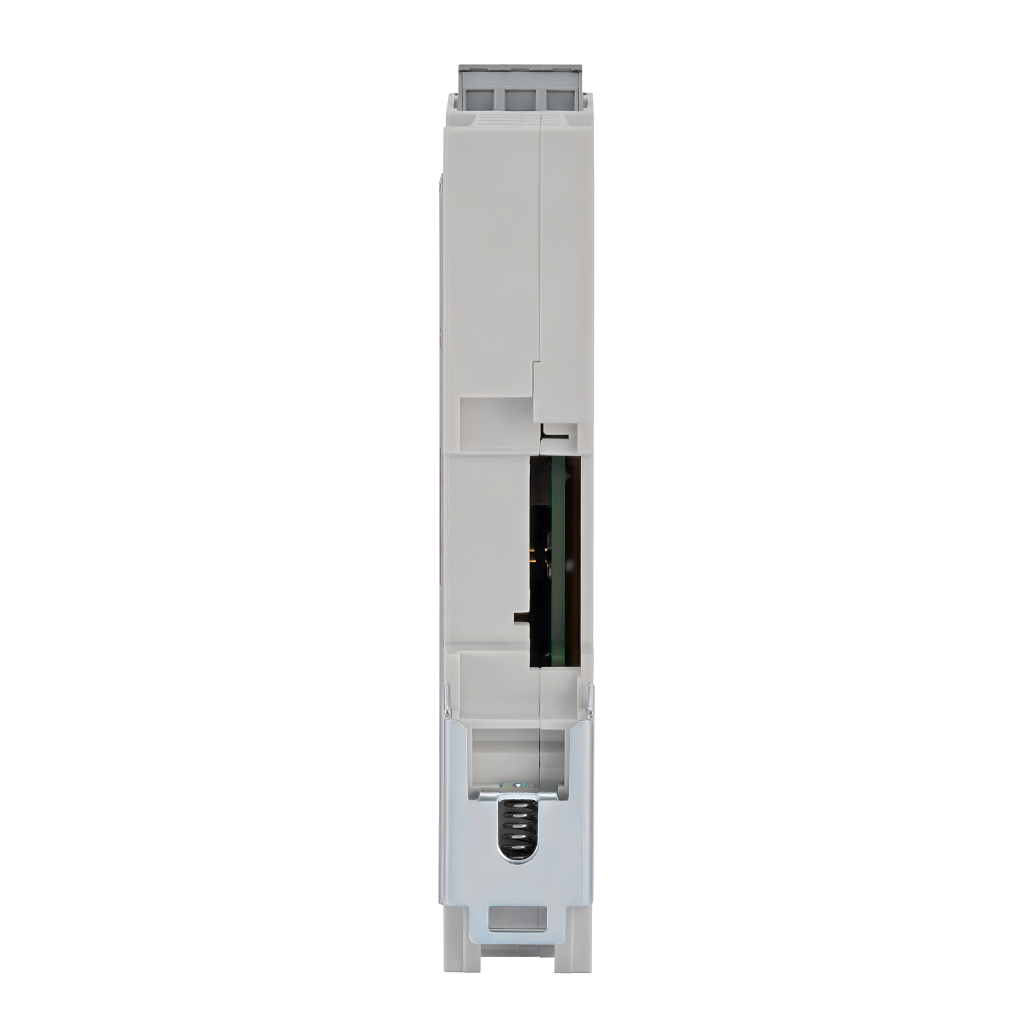

| Конструктивное исполнение | корпус на Din-рейку |
| Режим работы круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
* максимальное количество устройств зависит от параметров линии связи, выбранной скорости обмена и наличия помех; количество устройств может быть увеличено при применении в линии связи ИЗО-Ex-RS-П и ИЗО-Ex-RS-Т, являющихся повторителями интерфейса.
