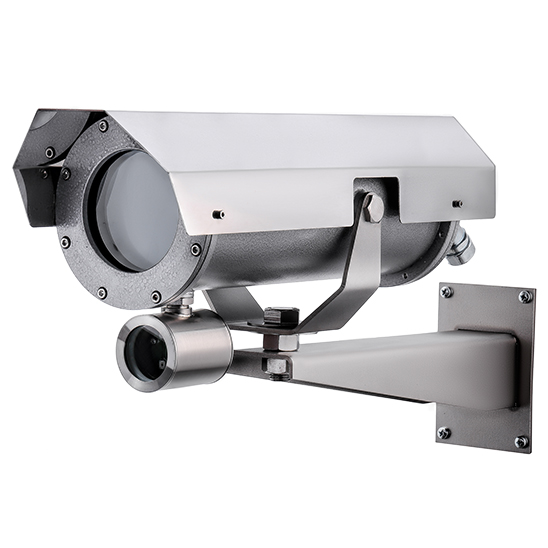

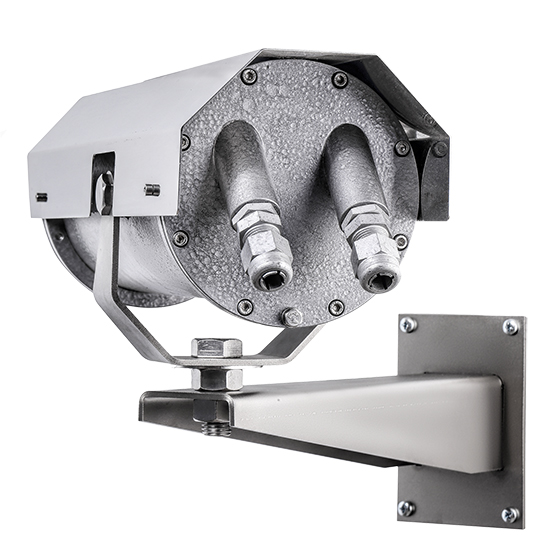

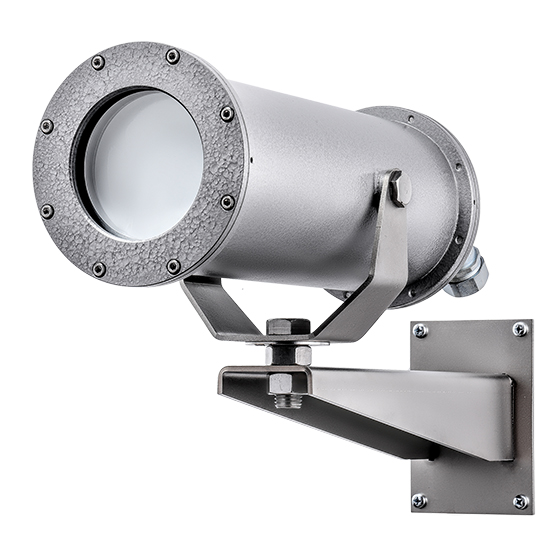

ТВК-07-C-И1 Термокожух взрывозащищенный в корпусе из низкоуглеродистой стали со смотровым окном

Сертификаты

ТВК-07-C-И1 Термокожух взрывозащищенный в корпусе из низкоуглеродистой стали со смотровым окном
ТВК-07-C-И1 Термокожух взрывозащищенный в корпусе из низкоуглеродистой стали со смотровым окном
ТВК-07-C-И1 Термокожух взрывозащищенный в корпусе из низкоуглеродистой стали со смотровым окном
- +

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

{{ product.state.sku }}

Базовая комплектация

Цена по запросу

По всем вопросам звоните или пишите в чат.

- +
Цена по запросу

По всем вопросам звоните или пишите в чат.

Описание

  • Основное назначение взрывозащищённого кожуха: видеонаблюдение и контроль за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
  • Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
  • Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
  • Система подогрева внутреннего объёма кожуха позволяет применять его при температуре окружающей среды до -60 °С.
  • Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
  • При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

Отправьте заявку в отдел продаж

Хотите узнать о наличии товара, его стоимости и сроках поставки? Направьте заявку в отдел продаж: sales@eridan-zao.ru

Поможем подобрать оборудование, проконсультируем по вариантам комплектаций и опциям, обращайтесь: менеджер по проектным продажам Пахомова Юлия Владимировна +7 (343) 351-05-07 (доб.234)





Характеристики

Полезный объем взрывозащищенного термокожуха ТВК-07-С





Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).





Mаркировка взрывозащиты

Исполнение термокожуха Ех-маркировка взрывоопасных пылевых сред Маркировка взрывозащиты Температура окружающей среды, °С
ТВК-07-С Ex tb IIIС T80°C Db Х РВ Ex db I Mb X или 1Еx db IIC T6 Gb X от +1 до +50
РВ Ex db I Mb X или 1Еx db IIC T6 Gb X от -60 (-70)* до +50
ТВК-07-С “ОПТИК-IS” Ex tb [op is] IIIС T80°C Db Х РВ Ex db [op is] I Mb X или 1Еx db [op is] IIC T6 Gb X от +1 до +50
РВ Ex db [op is] I Mb X или 1Еx db [op is] IIC T6 Gb X от -60 (-70)* до +50

*опция “АРКТИКА” - термокожух с терморегулятором для применения при экстремально низких температурах -70...+50 °С

Характеристики взрывозащищенного термокожуха ТВК-07-С

Степень защиты оболочки термокожуха  IP66/ IР67
габаритные размеры, не более, мм
525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм 525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 5

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-4 (+1°С...+50°C)
24 (12-28) VDC
1,0
24 (21,6-38,2) VAC
0,4
230 (100-245) VAC
0,1
УХЛ-1 (-60°С...+50°C)
24 (21,6-26,4) VDC
3,3
24 (21,6-26) VAC
3,3
230 (207-245) VAC
0,4
PoE-УХЛ-1 (-60°С...+50°C) 55 (42-57) DC 1,5

Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
30 90 120
Дальность подсветки, м*
100
80 40 25
*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07 и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Характеристики медиаконвертера для ТВК-07 “ОПТИК-IS”

Обозначение медиаконвертера МК1: МК-07е-11ЕXY или 213-1XY (“XY”=35) / МК2: МК-07е-11ЕXY или 213-1XY (“XY”=53)
Напряжение питания 10,8-13,2 VDC
Максимальный потребляемый ток
0,12 А при 12 VDC
Максимальная мощность лазерного излучения Ро ≤ 15 мВт
Типы сетевых интерфейсов
порт 1: 10/100Base-TX – 1 шт.
порт 2: 100Base-FX – 1 шт.
Стандарты Ethernet
IEEE 802.3u, IEEE 802.1 p/q/d
Скорость передачи данных 10/100 Мбит/c
Способ передачи данных Дуплекс, полудуплекс
Тип используемого оптического кабеля  Одноволоконный одномодовый 9/125 мкм
Рабочая длина волны 1310 / 1550 нм (WDM)
Тип лазера Лазер Фабри-Перо (FP)
Выходная оптическая мощность Макс.: -8 дБм; мин.: -14 дБм
Чувствительность -34 дБм
Оптический бюджет 18 дБм
Дальность передачи до 20 км
Разъемы  Медный порт RJ45,
Оптический SC коннектор (для одномодового кабеля)

*Знаки “XY” в названии медиаконвертера обозначают код оптической длины волны для передатчика и приемника: “3” - для 1310 нм, “5” - для 1550 нм

Оборудование для сопряжения МК1 или МК2 ТВК-07 “ОПТИК-IS”

Обозначение Ех-маркировка Описание
МК3 МК-07е-22ЕXY (“XY”=35) [Ex op is Ma I] [Ex op is T6 Ga IIC] [Ex op is Da IIIC] Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ для установки в шасси N7 МК-07е-Ш190AC 19” аппаратной стойки
МК4 МК-07е-22ЕXY (“XY”=53)
МК5 МК-07е-23ЕXY (“XY”=35) [Ex op is Ma I] [Ex op is T6 Ga IIC] [Ex op is Da IIIC] Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ в корпусе МЕ 22,5 для установки на DIN-рейку
МК6 МК-07е-23ЕXY (“XY”=53)
МК7 МК-07е-Ш190AC  -  Шасси 19” для установки до 19 модулей медиаконвертеров N3 или N4. Блок питания и крепления к стойке в комплекте
