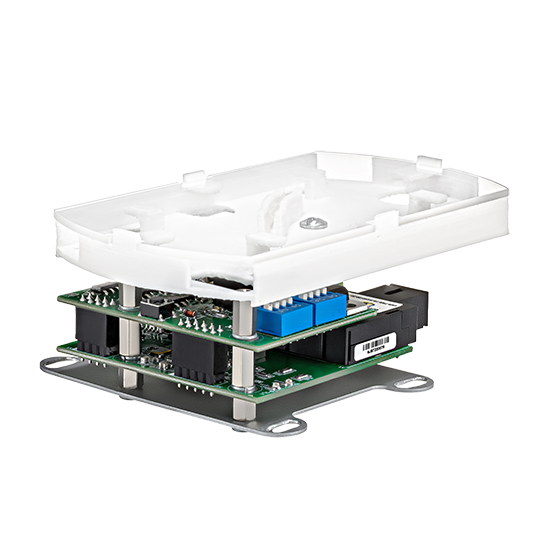

Предназначен для обеспечения безопасного информационного взаимодействия между проводным интерфейсом общепромышленной сети передачи данных Ethernet-10/100Base-T/Tx и взрывозащищённым оптическим интерфейсом взрывозащищённой сети передачи данных Ethernet-100Base-LX WDM
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности и характеристики
Модификации МК-07е
*длина волны передатчика / приемника: 3 – 1310 нм (для работы в комплекте с приемником с длиной волны Rx=1310 нм), 5 – 1550 нм (для работы в комплекте с приемником с длиной волны Rx=1550 нм).
Предназначен для обеспечения безопасного информационного взаимодействия между проводным интерфейсом общепромышленной сети передачи данных Ethernet-10/100Base-T/Tx и взрывозащищённым оптическим интерфейсом взрывозащищённой сети передачи данных Ethernet-100Base-LX WDM
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности и характеристики
Модификации МК-07е
*длина волны передатчика / приемника: 3 – 1310 нм (для работы в комплекте с приемником с длиной волны Rx=1310 нм), 5 – 1550 нм (для работы в комплекте с приемником с длиной волны Rx=1550 нм).
| Модификация | МК-07е-11Е35* / МК-07е-11Е53* | МК-07е-13Е35* / МК-07е-13Е53* | МК-07е-22Е35* / МК-07е-22Е53* | МК-07е-23Е35* / МК-07е-22Е53* |

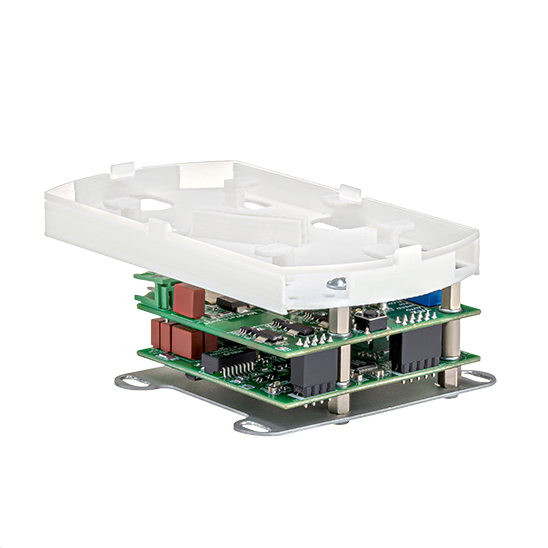

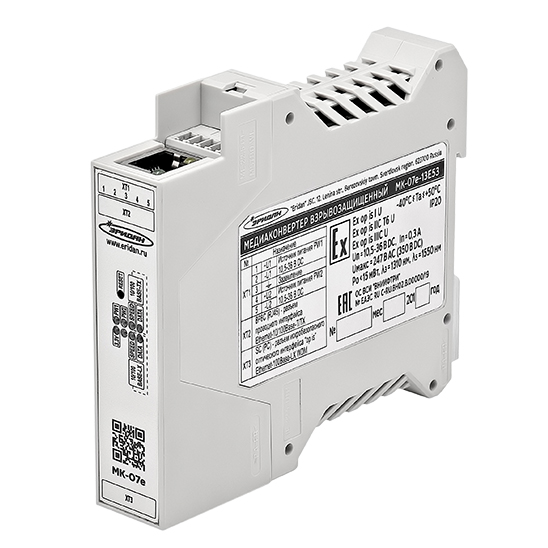

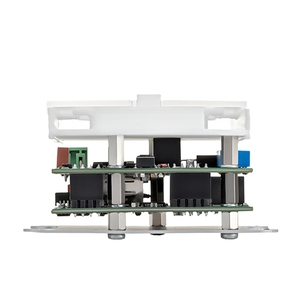

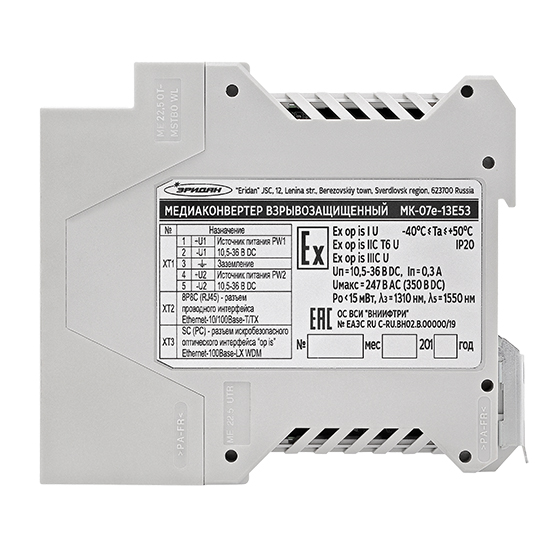

| Описание | Медиаконвертер взрывозащищённый для установки в защитный взрывозащищённый корпус типа ТВК-07-С/Н-ОПТИК-IS | Медиаконвертер для установки в защитный взрывозащищённый корпус типа ТВК-07-С/Н-И2-ОПТИК | Медиаконвертер бескорпусной для размещения на шасси МК-07е-Ш190АС и установку в аппаратную стойку | Медиаконвертер в корпусе на DIN-рейку для использования вне взрывоопасной зоны для соединения с взрывозащищённым оборудованием |

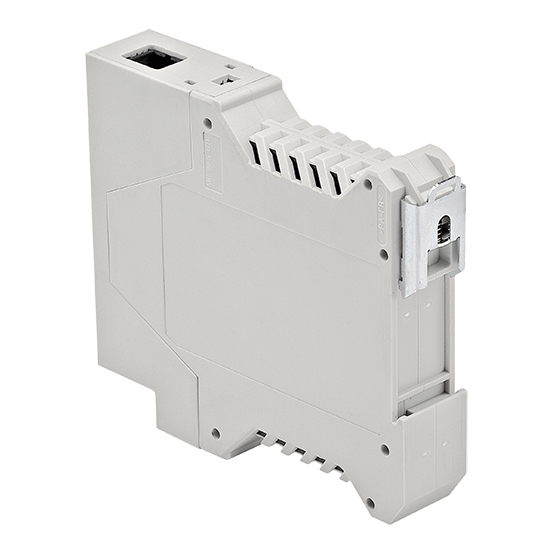

| Вид корпуса | бескорпусной | на DIN-рейку (типа 35 мм) | бескорпусной | на DIN-рейку (ипа 35 мм) |
| Маркировка взрывозащиты |
Ex op is IIIC Da U Ex op is I Мa U Ex op is IIC Т6 Ga U |
Ex op is IIIC Da U Ex op is I Мa U Ex op is IIC Т6 Ga U |
[Ex op is Da] IIIC [Ex op is Мa] I [Ex op is Т6 Ga] IIC |
[Ex op is Da] IIIC [Ex op is Мa] I [Ex op is Т6 Ga] IIC |
| Степень защиты от воздействия пыли и воды | - | IP20 | - | IP20 |
| Рабочий диапазон температур, °С | -40…+50 | -40…+50 | -40…+50 | -40…+50 |
| Номинальное напряжение питания, В | 12 | 24 | 12 | 24 |
| Тип проводного сетевого интерфейса | Ethernet-10/100Base-T/TХ | Ethernet-10/100Base-T/TХ | Ethernet-10/100Base-T/TХ | Ethernet-10/100Base-T/TХ |
| Тип оптического интерфейса | Ethernet-100Base-LX WDM | Ethernet-100Base-LX WDM | Ethernet-100Base-LX WDM | Ethernet-100Base-LX WDM |
| Рабочая длина волны передатчика / приёмника, нм | 1310 / 1550 | 1310 / 1550 | 1310 / 1550 | 1310 / 1550 |
| Мощность оптического передатчика, мин / макс, дБм (мВт) | -14 (0,04) / -8 (0,16) | -14 (0,04) / -8 (0,16) | -14 (0,04) / -8 (0,16) | -14 (0,04) / -8 (0,16) |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм | Одноволоконный одномодовый 9/125 мкм | Одноволоконный одномодовый 9/125 мкм | Одноволоконный одномодовый 9/125 мкм |
| Длина передачи оптического сигнала, км | до 20 | до 20 | до 20 | до 20 |
| Габаритные размеры, не более, мм | 75*83*32 | 114*99*22,5 | 123*87*21 | 114*99*22,5 |
| Масса, не более, кг | 0,1 | 0,13 | 0,115 | 0,13 |
| Срок службы, не менее, лет | 10 | 10 | 10 | 10 |
| Гарантийный срок, лет | 3 | 3 | 3 | 3 |
*длина волны передатчика / приемника: 3 – 1310 нм (для работы в комплекте с приемником с длиной волны Rx=1310 нм), 5 – 1550 нм (для работы в комплекте с приемником с длиной волны Rx=1550 нм).
| Модификация | МК-07е-11Е35* / МК-07е-11Е53* | МК-07е-13Е35* / МК-07е-13Е53* | МК-07е-22Е35* / МК-07е-22Е53* | МК-07е-23Е35* / МК-07е-22Е53* |
| Описание | Медиаконвертер взрывозащищённый для установки в защитный взрывозащищённый корпус типа ТВК-07-С/Н-ОПТИК-IS | Медиаконвертер для установки в защитный взрывозащищённый корпус типа ТВК-07-С/Н-И2-ОПТИК | Медиаконвертер бескорпусной для размещения на шасси МК-07е-Ш190АС и установку в аппаратную стойку | Медиаконвертер в корпусе на DIN-рейку для использования вне взрывоопасной зоны для соединения с взрывозащищённым оборудованием |
| Вид корпуса | бескорпусной | на DIN-рейку (типа 35 мм) | бескорпусной | на DIN-рейку (ипа 35 мм) |
| Маркировка взрывозащиты |
Ex op is IIIC Da U Ex op is I Мa U Ex op is IIC Т6 Ga U |
Ex op is IIIC Da U Ex op is I Мa U Ex op is IIC Т6 Ga U |
[Ex op is Da] IIIC [Ex op is Мa] I [Ex op is Т6 Ga] IIC |
[Ex op is Da] IIIC [Ex op is Мa] I [Ex op is Т6 Ga] IIC |
| Степень защиты от воздействия пыли и воды | - | IP20 | - | IP20 |
| Рабочий диапазон температур, °С | -40…+50 | -40…+50 | -40…+50 | -40…+50 |
| Номинальное напряжение питания, В | 12 | 24 | 12 | 24 |
| Тип проводного сетевого интерфейса | Ethernet-10/100Base-T/TХ | Ethernet-10/100Base-T/TХ | Ethernet-10/100Base-T/TХ | Ethernet-10/100Base-T/TХ |
| Тип оптического интерфейса | Ethernet-100Base-LX WDM | Ethernet-100Base-LX WDM | Ethernet-100Base-LX WDM | Ethernet-100Base-LX WDM |
| Рабочая длина волны передатчика / приёмника, нм | 1310 / 1550 | 1310 / 1550 | 1310 / 1550 | 1310 / 1550 |
| Мощность оптического передатчика, мин / макс, дБм (мВт) | -14 (0,04) / -8 (0,16) | -14 (0,04) / -8 (0,16) | -14 (0,04) / -8 (0,16) | -14 (0,04) / -8 (0,16) |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм | Одноволоконный одномодовый 9/125 мкм | Одноволоконный одномодовый 9/125 мкм | Одноволоконный одномодовый 9/125 мкм |
| Длина передачи оптического сигнала, км | до 20 | до 20 | до 20 | до 20 |
| Габаритные размеры, не более, мм | 75*83*32 | 114*99*22,5 | 123*87*21 | 114*99*22,5 |
| Масса, не более, кг | 0,1 | 0,13 | 0,115 | 0,13 |
| Срок службы, не менее, лет | 10 | 10 | 10 | 10 |
| Гарантийный срок, лет | 3 | 3 | 3 | 3 |
*длина волны передатчика / приемника: 3 – 1310 нм (для работы в комплекте с приемником с длиной волны Rx=1310 нм), 5 – 1550 нм (для работы в комплекте с приемником с длиной волны Rx=1550 нм).
