ТВК-07-Н Термокожух взрывозащищенный из нержавеющей стали
Цена по запросу

Сертификаты
ТВК-07-Н Термокожух взрывозащищенный из нержавеющей стали
ТВК-07-Н Термокожух взрывозащищенный из нержавеющей стали
ТВК-07-Н Термокожух взрывозащищенный из нержавеющей стали
ТВК-07-Н Термокожух взрывозащищенный из нержавеющей стали

ТВК-07-Н Термокожух взрывозащищенный из нержавеющей стали

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
Цена по запросу
Стоимость выбранной комплектации:
Цена по запросу
добавить в заказ

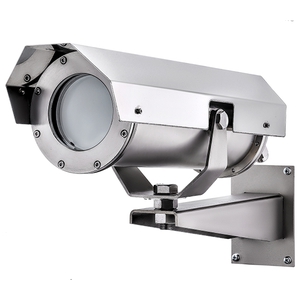

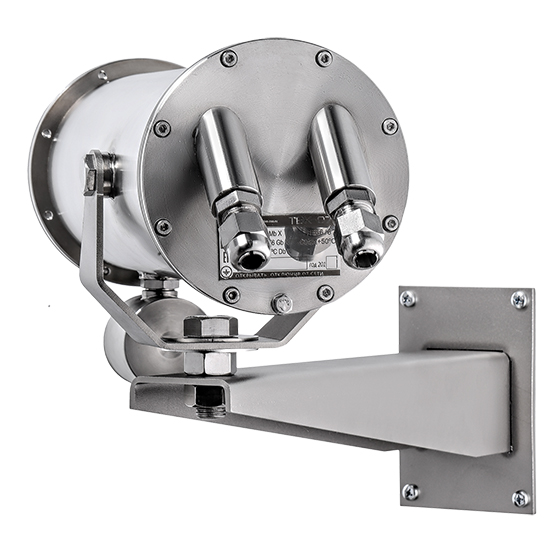

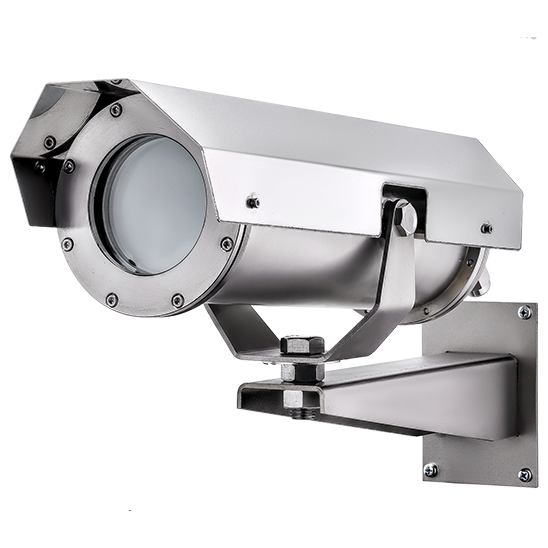

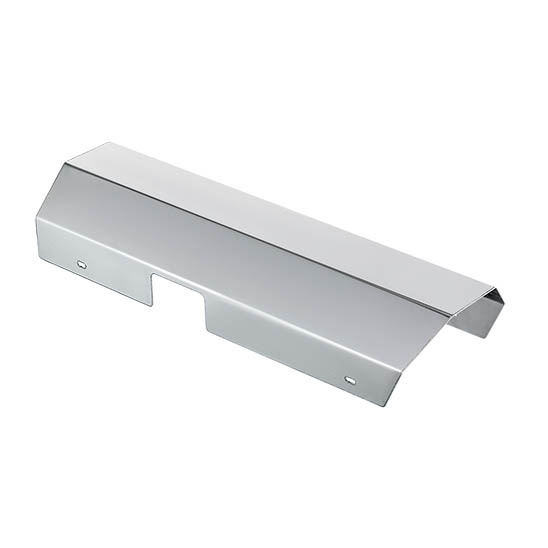

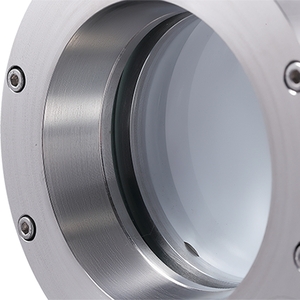

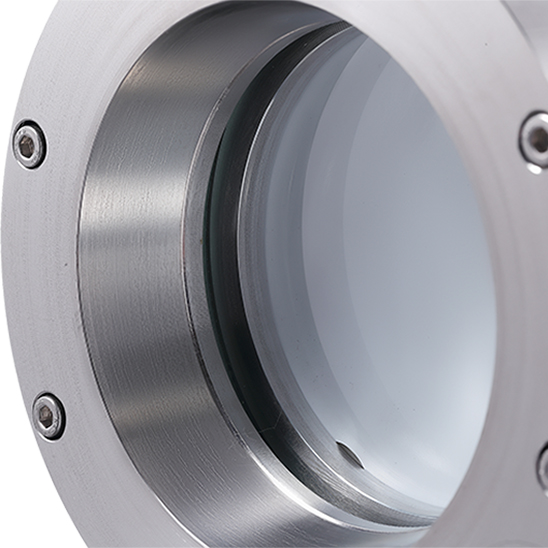

ТВК-07-Н термокожух взрывозащищенный в корпусе из нержавеющей стали

Отличительные особенности и характеристики

  • Изготавливается из нержавеющей стали.
  • Основное назначение взрывозащищённого кожуха: защита видеокамеры, предназначенной для наблюдения за за технологическими процессами и охраны, от особо неблагоприятных условий агрессивной внешней среды, а также одновременное недопущение воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
  • Применение взрывозащищённого кожуха позволяет не использовать специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха позволяет выбирать видеокамеры из более широкого диапазона.
  • Наличие системы подогрева внутреннего объёма кожуха позволяет эксплуатировать видеокамеру при температуре окружающей среды до -60 °С.
  • Возможно применение в процессах шахтной разработки и добычи угля, минеральных солей и других полезных ископаемых.
  • Маркировка взрывозащиты: РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X.
  • Степень защиты оболочки термокожуха IP66 IР67 по ГОСТ 14254.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).

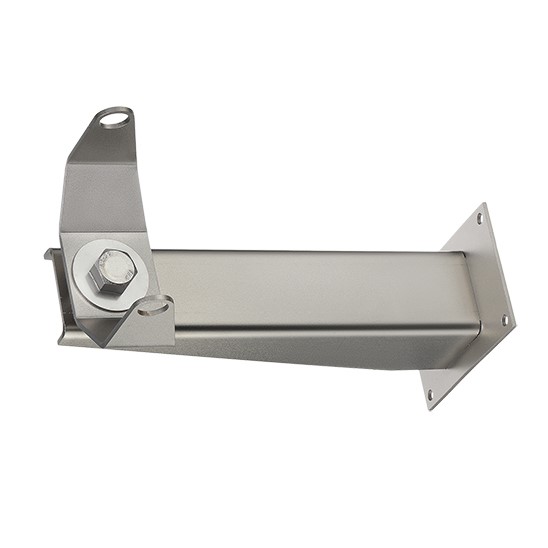

  • При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).



Характеристики

Полезный внутренний объем взрывозащищенного термокожуха ТВК-07-Н





Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина)



Характеристики взрывозащищенного термокожуха ТВК-07-Н

Mаркировка взрывозащиты

Ех-маркировка взрывоопасных пылевых сред Маркировка взрывозащиты Температура окружающей среды, °С
Ex tb IIIС T80°C Db Х
РВ Ex db I Mb X или
1Еx db IIC T6 Gb X
от +1 до +50
РВ Ex db I Mb X или
1Еx db IIC T6 Gb X
от -60 (-70)* до +50

*опция “АРКТИКА” - термокожух с терморегулятором для применения при экстремально низких температурах -70...+50 °С

маркировка взрывозащиты
УХЛ-4 РВ Ex d I Mb X / 1Еx d IIC T6 Gb X
УХЛ-1 РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X
Степень защиты оболочки термокожуха IP66 / IР67
напряжение для питания видеокамеры, VDC 12
габаритные размеры, не более, мм
525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм 525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 5

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления, не более, А
УХЛ-4 (+1°С...+50°C)
постоянное 12-24VDC
1,0
переменное 36VAC±20%
0,4
переменное 220VAC±10%
0,1
УХЛ-1 (-60°С...+50°C)
постоянное 24VDC±10%
3,3
переменное 24VAC±10%
3,3
переменное 220VAC±10%
0,4

Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
30 90 120
Дальность подсветки, м
100
80 40 25

Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07 и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.


Характеристики взрывозащищенного термокожуха ТВК-07-Н


Степень защиты оболочки термокожуха IP66 / IР67
напряжение для питания видеокамеры, VDC 12
габаритные размеры, не более, мм
525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм 525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 5

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-4 (+1°С...+50°C)
24 (12-28) VDC
1,0
24 (21,6-38,2) VAC
0,4
230 (100-245) VAC
0,1
УХЛ-1 (-60°С...+50°C)
24 (21,6-26,4) VDC
3,3
24 (21,6-26) VAC
3,3
230 (207-245) VAC
0,4
PoE-УХЛ-1 (-60°С...+50°C) 55 (42-57) DC 1,5

Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
30 90 120
Дальность подсветки, м*
100
80 40 25
*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07 и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Характеристики медиаконвертера для ТВК-07 “ОПТИК-IS”
Обозначение медиаконвертера МК1: МК-07е-11ЕXY или 213-1XY (“XY”=35) / МК2: МК-07е-11ЕXY или 213-1XY (“XY”=53)
Напряжение питания 10,8-13,2 VDC
Максимальный потребляемый ток
0,12 А при 12 VDC
Максимальная мощность лазерного излучения Ро ≤ 15 мВт
Типы сетевых интерфейсов
порт 1: 10/100Base-TX – 1 шт.
порт 2: 100Base-FX – 1 шт.
Стандарты Ethernet
IEEE 802.3u, IEEE 802.1p/q/d
Скорость передачи данных 10/100 Мбит/c
Способ передачи данных Дуплекс, полудуплекс
Тип используемого оптического кабеля  Одноволоконный одномодовый 9/125 мкм
Рабочая длина волны 1310 / 1550 нм (WDM)
Тип лазера Лазер Фабри-Перо (FP)
Выходная оптическая мощность Макс.: - 8 дБм; мин.: - 14 дБм
Чувствительность - 34 дБм
Оптический бюджет 18 дБм
Дальность передачи до 20 км
Разъемы  Медный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля)

*Знаки “XY” в названии медиаконвертера обозначают код оптической длины волны для передатчика и приемника: “3” - для 1310 нм, “5” - для 1550 нм

Оборудование для сопряжения МК1 или МК2 ТВК-07 “ОПТИК-IS”

Обозначение Ех-маркировка Описание
МК3 МК-07е-22ЕXY (“XY”=35) [Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ для установки в шасси N7 МК-07е-Ш190AC 19” аппаратной стойки
МК4 МК-07е-22ЕXY (“XY”=53)
МК5 МК-07е-23ЕXY (“XY”=35) [Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ в корпусе МЕ 22,5 для установки на DIN-рейку
МК6 МК-07е-23ЕXY (“XY”=53)
МК7 МК-07е-Ш190AC  -  Шасси 19” для установки до 19 модулей медиаконвертеров N3 или N4. Блок питания и крепления к стойке в комплекте





Документы, паспорта, руководства

Паспорт ТВК-07 2,2 МБ
Паспорт на кабельные вводы 359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Опросный лист для заказа термокожуха взрывозащищенного 266,8 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТВК-07 (DXF) 44,8 КБ
3D-модель ТВК-07-С/Н (STEP) 340,0 КБ
Документы инжектор питания БП-90РоЕ 2,0 МБ
Чертеж с габаритными и посадочными размерами ТВК-07-С/Н (DWG) 327,3 КБ

Сертификаты

Сертификат РМРС ТВК-07-Н 19-24гг 391,6 КБ
Сертификат соответствия / взрывозащиты ТВК-07 20-25 гг (Евразийский экономический союз) 1,7 МБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
АК-С (столбовой) АК-С (столбовой) АК-С - Адаптер крепления к столбу (Ø110-150 мм) 8766,0 ₽
АК-С (столбовой)
АК-С (столбовой)
АК-С - Адаптер крепления к столбу (Ø110-150 мм)
8766,0 ₽
