Описание
ППКУП «Базовая станция ДPRO-WE-M1510» - это центральная станция индикации и управления. Предназначена для работы в качестве центральной станции при построении распределенной системы пожарной автоматики, в состав которой могут включаться до 127 "объектовых" базовых станций ДPRO-WE-M1511.
Может выполнять функции самостоятельного ППКУП системами пожарной автоматики (адресно-аналоговые СПС, СОУЭ, модульные АУП, ПДВ), подключенными непосредственно к M1510.
Основные особенности прибора:
ППКУП включен в Единый Реестр «МТР ПАО Газпром» и каталоги Технопарка промышленной автоматизации ПАО «Газпром нефть» КТ-231 (БЛПС) и КТ-610 (БРД). Программное обеспечение ПТК АПТ «Диалог Pro» включено в Единый реестр российский программ для ЭВМ и БД.

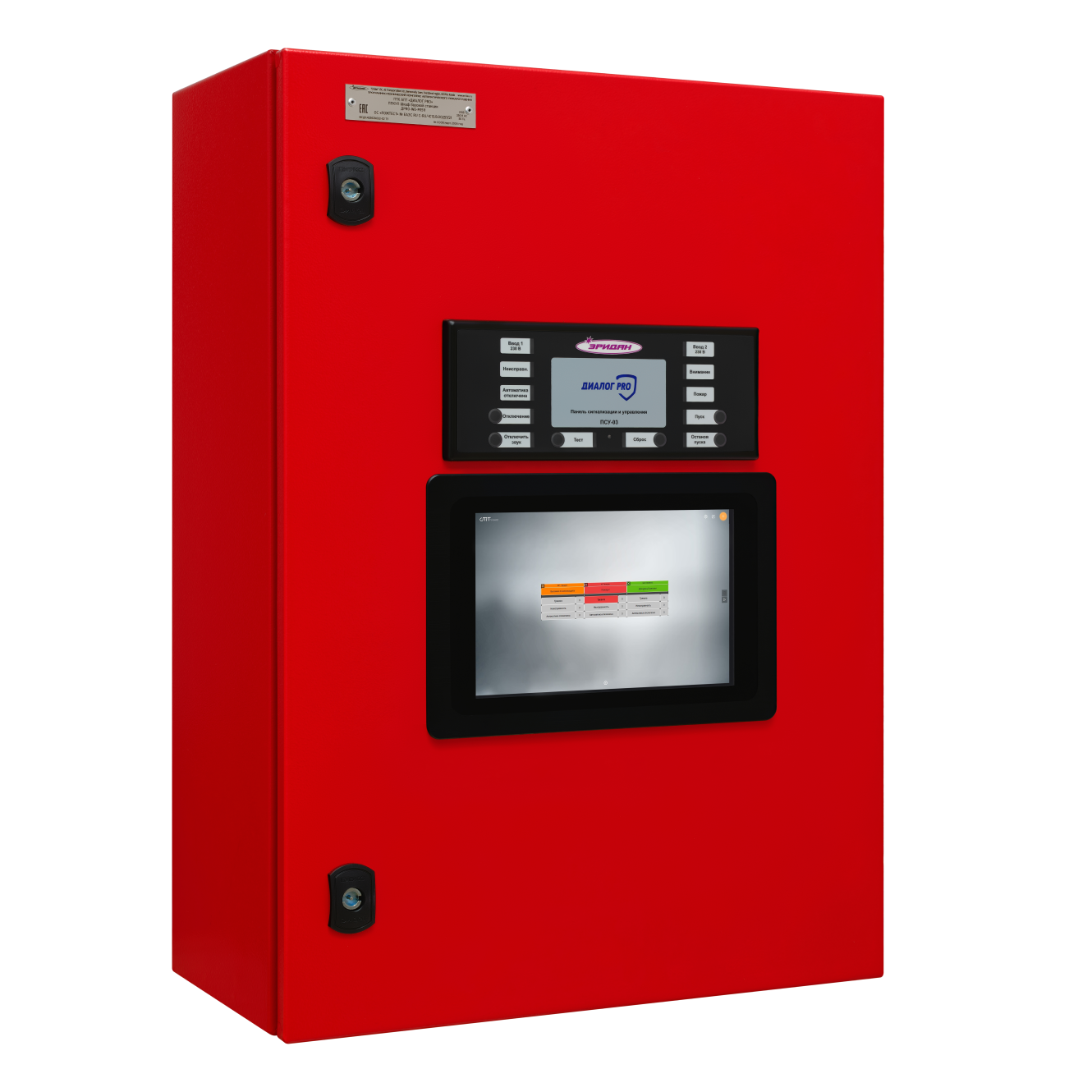

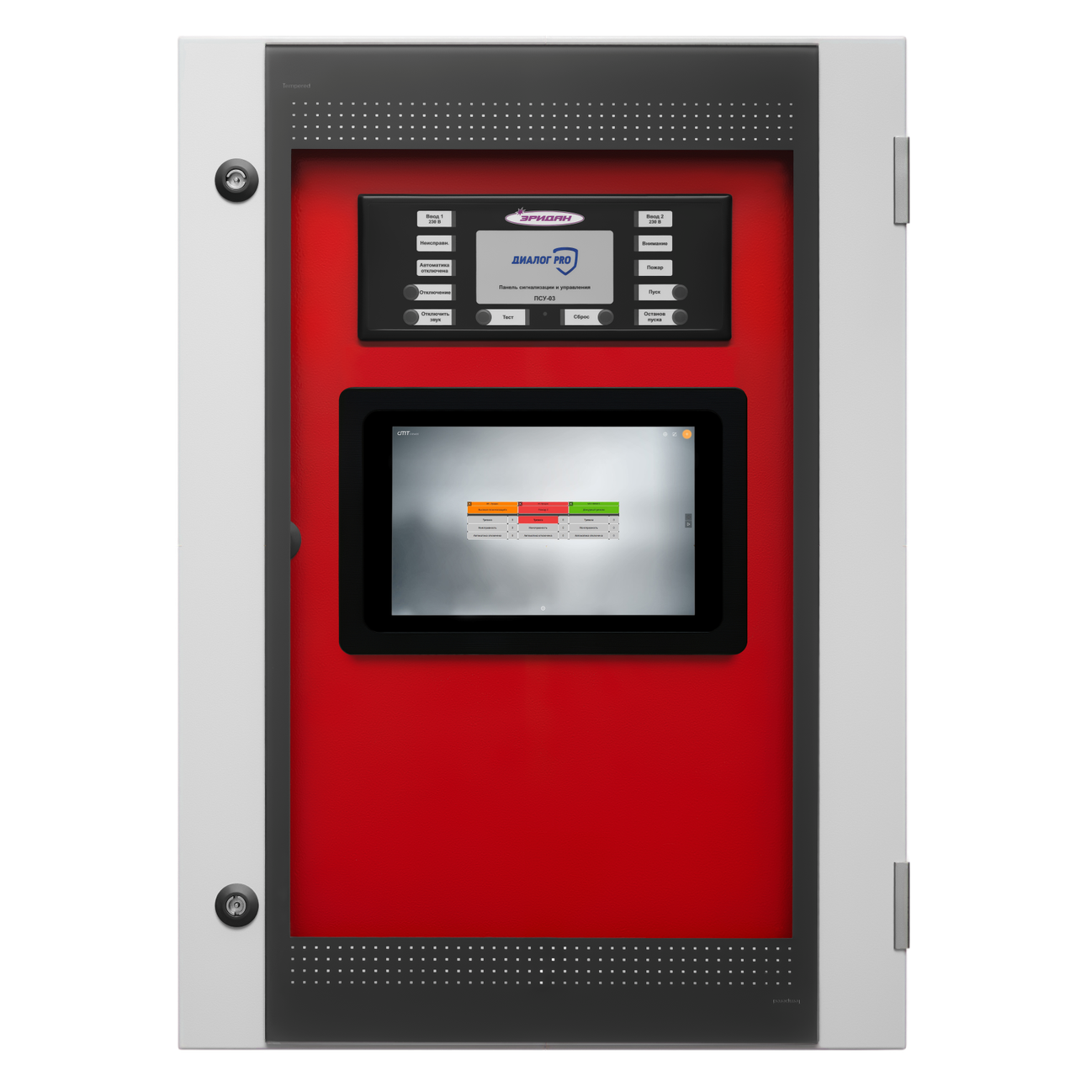

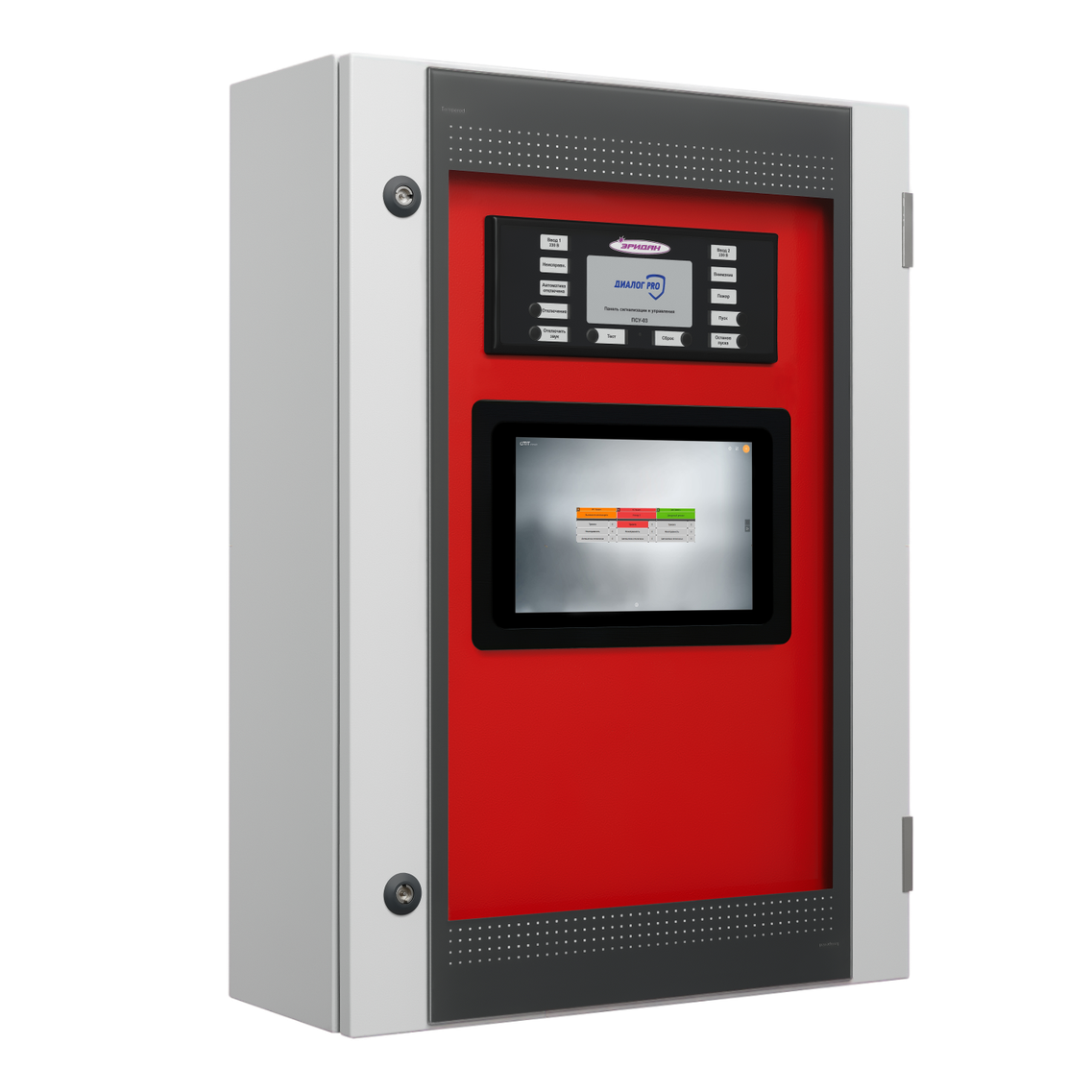

БС выпускается в двух модификациях:
Для заказа или технической консультации можно обратиться по телефону +7(343) 351-05-07 (доб. 401) или на электронную почту dpro@eridan.ru.
Характеристики
Параметры адресной линии связи "ША" |
|
| Количество кольцевых/радиальных линий | 1/2 |
| Максимальная длина (см. "Калькулятор АЛС "ША" в разделе "Скачать") | 3000 м |
| Количество устройств | до 255 |
| Максимальный ток, потребляемый от АЛС | до 280 мА |
| Напряжение в АЛС на выходе | 28-38 В |
| Максимальное падение напряжение в линии | 6 В |
| Максимальное сопротивление | 200 Ом |
| Количество зон (направлений) пожаротушения | до 60 |
Контролируемые дискретные входы (ШС) |
|
| Количество безадресных шлейфов сигнализации (ШС) с НО- и НЗ-извещателями | 4 |
| Суммарный ток потребления подключаемых извещателей в дежурном режиме к одному ШС | до 3 мА |
| Сопротивление оконечного резистора ШС | 4,7 кОм ± 5% |
| Реализуемые алгоритмы в соответствии с СП 484.1311500.2020 | А, В, С |
| Постоянное напряжение на входах ШС | в дежурном режиме 18–22 В |
| при обрыве ШС 26–28 В |
|
Контролируемые дискретные выходы |
|
| Количество контролируемых выходов | 4 |
| Контроль на обрыв и КЗ | да |
| Номинальное выходное напряжение постоянного тока | 24 В |
| Максимальный коммутируемый ток одного канала | до 2 А |
| Ток проверки целостности цепи, подключенной к выходу | до 0,3 мА |
Выходы типа «сухой контакт» |
|
| «Пожар», «Пуск», «Неисправность» | 3 |
| Со свободно программируемой логикой | 5 |
| Максимальный коммутируемый ток, не более | 2 А |
| Максимально коммутируемое напряжение постоянного тока | до 220 В |
| Максимально коммутируемое напряжение переменного тока | до 260 В |
Резервированная кольцевая линия связи для объединения базовых станций в сеть |
|
| Интерфейс | Ethernet |
| Протокол | UDP |
| Тип | ВОЛС, витая пара |
| Максимальное число подключаемых базовых станций в сеть | 127 |
Внешние интерфейсные линии связи |
|
| RS-485 Modbus RTU для связи с АСУ ТП | 1 шт |
| Ethernet Modbus TCP/IP для связи с АСУ ТП | 1 шт |
Журнал событий |
|
| Глубина | до 1 года |
| Сортировка по категориям событий | есть |
| Просмотр событий | панель оператора, Web-Интерфейс, cMT Viewer |
| Автоматическое резервование архивов журналов событий по FPT | в каждой доступной БС в сети |
| Экспорт журнала в файл | формат .db (конвертация в .xls) |
Параметры мониторинга |
|
| Диагональ экрана панели оператора | 10" |
| Операционная система панели оператора по умолчанию / по заказу | Android / Linux, Windows |
| Максимальное количество отображаемых общих экранов мониторинга базовых станций в сети | 50 |
| Максимальное количество удаленных клиентов (Web-Интерфейс, cMT Viewer, SCADA) | 15 |
Прочее |
|
| Количество уровней доступа (по запросу) | 4 |
| Максимальное количество поддерживаемых NFC карт MIFARE | 20 |
| Максимальный ток для питания внешних потребителей (АУ с внешним питанием+ШС+выходы) 24В DC | до 6 А |
| Количество вводов электропитания переменного тока 220 В частотой 50 Гц | 2 |
| Количество вводов электропитания постоянного тока с номинальным напряжением 24 В | 1 |
| Потребляемая мощность | до 500 Вт |
| Класс защиты от поражение электрическим током по ГОСТ 25861-83 | I |
| Степень защиты оболочки | IP 66 |
| Диапазон рабочих температур | 0...+50 ºС |
| Относительная влажность воздуха | до 93% при 40 ºС |
| Время технической готовности прибора к работе | до 60 с |
| Исполнение климатическое | УХЛ4.2 по ГОСТ 15150 |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | 4 категория размещения |
| Режим работы | круглосуточный |
| Вероятность безотказной работы за 2000 ч | от 0,98 |
| Срок службы прибора | от 10 лет |
| Габаритные размеры (В×Ш×Г) | 700×500×250 мм |
| Масса | до 30 кг |
