Описание

Удобство проектирования, конфигурирования и эксплуатации

ППКУП «Базовая станция ДPRO-WE-M1511» построена на ПЛК Weintek (возможна конфигурация на ПЛК Regul) и предназначена для контроля и управления системами адресно-аналоговой пожарной сигнализации, оповещения, модульного пожаротушения, дымоудаления и другим инженерным и технологическим оборудованием участвующим в обеспечении пожарной безопасности. Совместно с пультовой станцией ДPRO-WE-M1510 может применяться при построении распределенной СПА.

Основные особенности прибора:

  • управляет тремя кольцевыми адресными линиями связи «ША» Диалог Pro с возможностью подключения до 255 адресных устройств в каждую
  • АЛС совместима с адресными Ех-устройствами АО «Эридан» и общепромышленными извещателями, оповещателями и функциональными модулями Smartec АО «Армо-системы»
  • объединение в одну систему до 127 ППКУП по ВОЛС или Ethernet с построением перекрестных алгоритмов
  • возможность создания и редактирования двухуровневых мнемосхем защищаемого объекта в режиме онлайн на сенсорной 10'' панели оператора
  • управление и конфигурирование системой в режиме онлайн без вывода в режим программирования и использования дополнительных устройств
  • возможность дублирования панели оператора на ПК (Windows, Linux), планшет, смартфон
  • реализация алгоритма «Повышенная готовность» по сигналам ПАЗ для повышения эффективности СПЗ - уменьшение времени срабатывания и повышение помехозащищенности на отдельных участках объекта защиты
  • реализация алгоритма «Повышенная помехозащита (помехозащищенность)» - для снижения вероятности ложного срабатывания СПЗ по сигналам АСУТП и ПАЗ

Базовая станция в составе ПТК АПТ «Диалог Pro» сертифицирована в СДС ИНТЕРГАЗСЕРТ, включена в Единый Реестр «МТР ПАО Газпром», а также включена в каталоги Технопарка промышленной автоматизации ПАО «Газпром нефть» КТ-231 (БЛПС) и КТ-610 (БРД). Программное обеспечение ПТК АПТ «Диалог Pro» включено в  Единый реестр российский программ для ЭВМ и БД.

БС выпускается в двух модификациях:

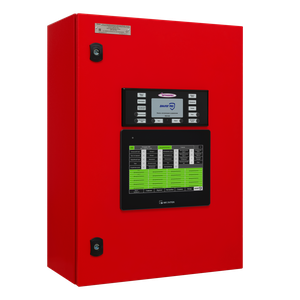

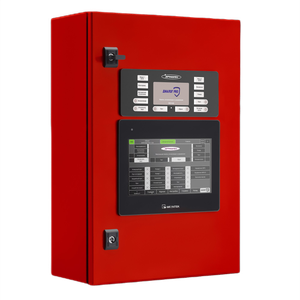

  • ДPRO-WE-М1511 исп. 1 – в шкафу со сплошной передней дверью;

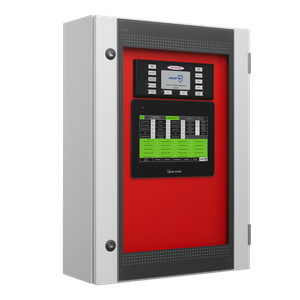

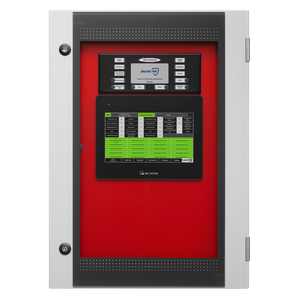

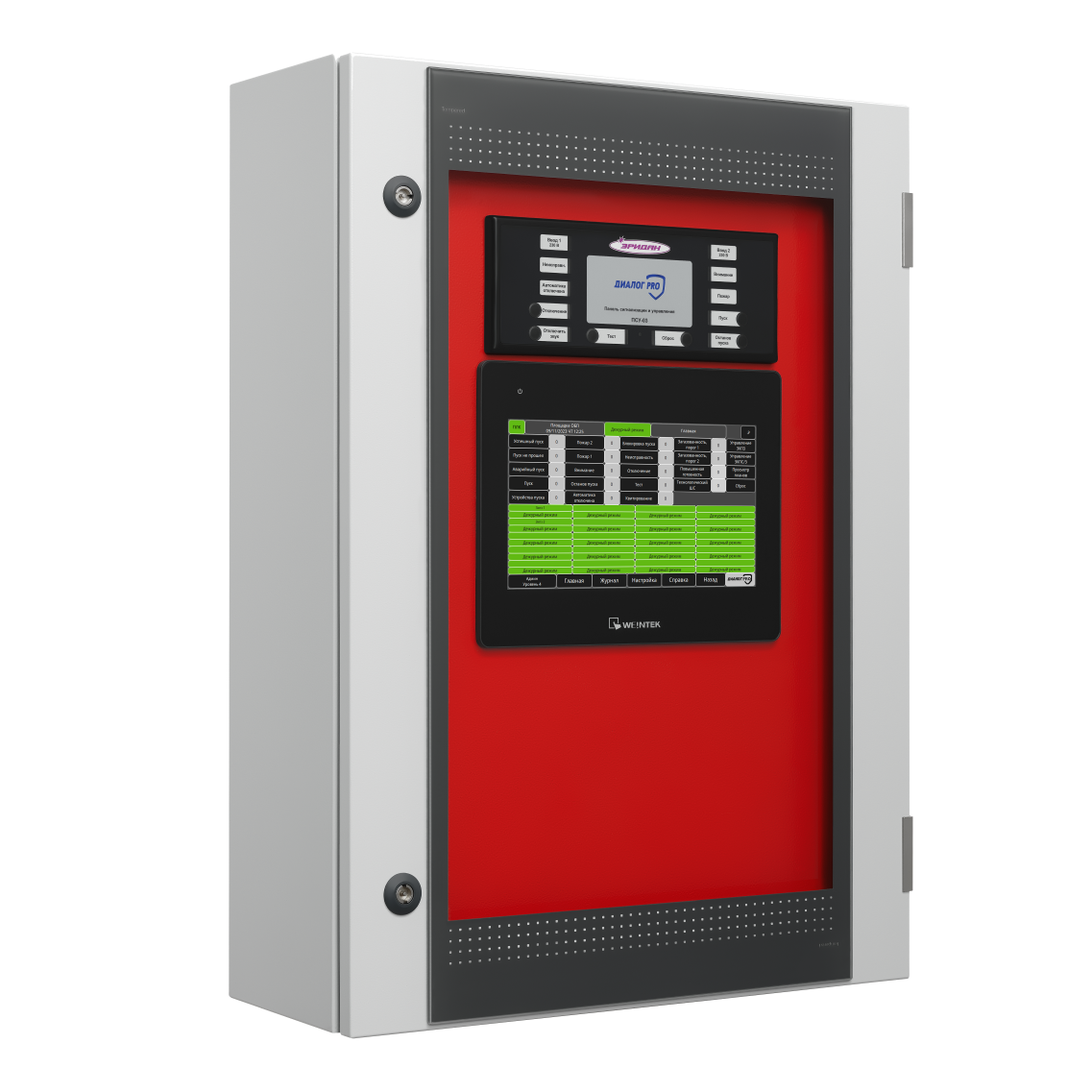

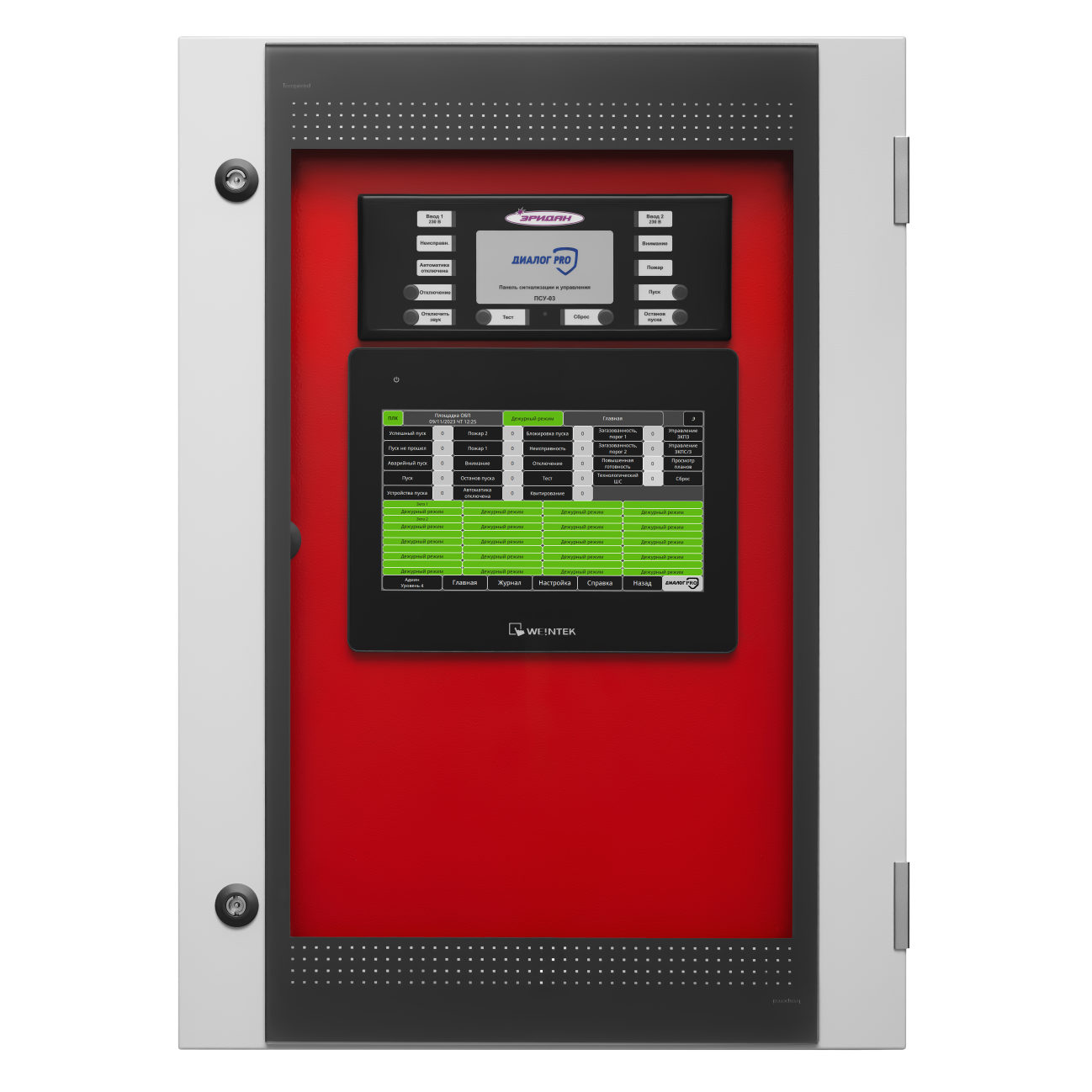

  • ДPRO-WE-М1511 исп. 2 – в шкафу со стеклянной передней дверью.

Для заказа или технической консультации можно обратиться по телефону +7(343) 351-05-07 (доб. 401) или на электронную почту dpro@eridan.ru.

Комплектность

  1. Прикладное ПО в виде электронных файлов на Flash-накопителе
  2. Формуляр (паспорт)
  3. Руководство по эксплуатации
  4. Руководство оператора
  5. Руководство администратора

Дополнительная информация для проектирования

Характеристики

Параметры адресной линии связи

Количество кольцевых/радиальных АЛС «ША» 3/6
Суммарная длина каждой АЛС до 1000 м
Количество устройств в кольцевой АЛС до 255
Максимальный ток, потребляемый от АЛС до 280 мА
Общее количество подключаемых адресов до 765
Напряжение в АЛС на выходе 28-38 В
Сопротивление АЛС при максимальной нагрузке до 33 Ом
Количество зон (направлений) пожаротушения до 60



Контролируемые дискретные входы (ШС)

Количество безадресных шлейфов сигнализации (ШС) с НО- и НЗ-извещателями 8
Суммарный ток потребления подключаемых извещателей в дежурном режиме к одному ШС до 3 мА
Сопротивление оконечного резистора ШС 4,7 кОм ± 5%
Реализуемые алгоритмы в соответствии с СП 484.1311500.2020 А, В, С
Постоянное напряжение на входах ШС в дежурном режиме
18–22 В
при обрыве ШС
26–28 В



Контролируемые дискретные выходы

Количество контролируемых выходов 8
Контроль на обрыв и КЗ да
Номинальное выходное напряжение постоянного тока 24 В
Максимальный коммутируемый ток одного канала до 2 А
Ток проверки целостности цепи, подключенной к выходу до 0,3 мА



Выходы типа «сухой контакт»

«Пожар», «Пуск», «Неисправность» 3
Со свободно программируемой логикой 5
Максимальный коммутируемый ток, не более 2 А
Максимально коммутируемое напряжение постоянного тока до 220 В
Максимально коммутируемое напряжение переменного тока до 260 В



Резервированная кольцевая линия связи для объединения базовых станций в сеть

Интерфейс Ethernet
Протокол UDP
Тип ВОЛС, витая пара
Максимальное число подключаемых базовых станций в сеть 127



Внешние интерфейсные линии связи

RS-485 Modbus RTU для связи с АСУ ТП 1 шт
Ethernet Modbus TCP/IP для связи с АСУ ТП 1 шт



Журнал событий

Глубина до 1 года
Сортировка по категориям событий есть
Просмотр событий панель оператора, Web-Интерфейс, cMT Viewer
Автоматическое резервование архивов журналов событий по FPT в каждой доступной БС в сети
Экспорт журнала в файл формат .db (конвертация в .xls)



Прочее

Количество уровней доступа (по запросу)  4
Максимальный ток для питания внешних потребителей (АУ с внешним питанием+ШС+выходы) 24В DC до 6 А
Количество вводов электропитания переменного тока 220 В частотой 50 Гц 2
Количество вводов электропитания постоянного тока с номинальным напряжением 24 В 1
Емкость встроенных АКБ для обеспечения бесперебойного электропитания при переключении АВР 1,3 Ач
Потребляемая мощность до 500 Вт
Класс защиты от поражение электрическим током по ГОСТ 25861-83 I
Степень защиты оболочки IP 66
