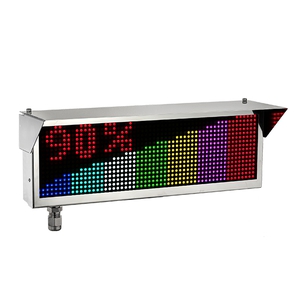

ЭКРАН-ИНФО-RGB-О оповещатель пожарный общепромышленного назначения многоцветный

Оборудование общепромышленного назначения

Оповещатели

Комбинированные

Безадресные

ЭКРАН-ИНФО-RGB-О оповещатель пожарный общепромышленного назначения многоцветный

69 054 ₽

58 520 ₽

Сертификаты

С этим товаром покупают

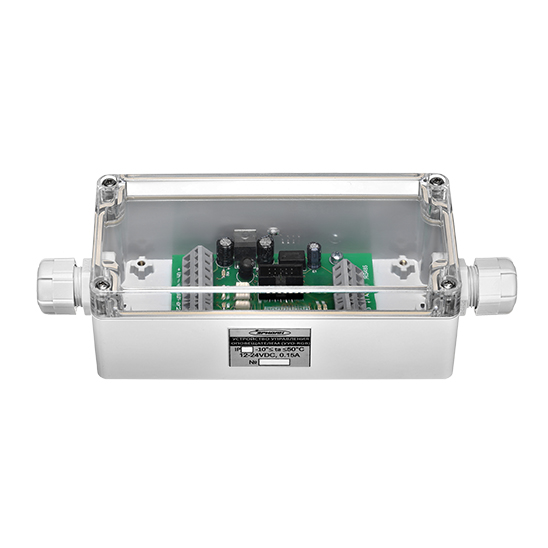

УУО Устройство управления оповещателем

УУО-RGB ЭКРАН-ИНФО-RGB

ЭКРАН-ИНФО-RGB-О оповещатель пожарный общепромышленного назначения многоцветный

№ Арт. : {{ product.state.sku }}

Дата обновления цен None

Стоимость выбранной комплектации

69 054 ₽

58 520 ₽

Стоимость выбранной комплектации:

58 520 ₽

добавить в заказ

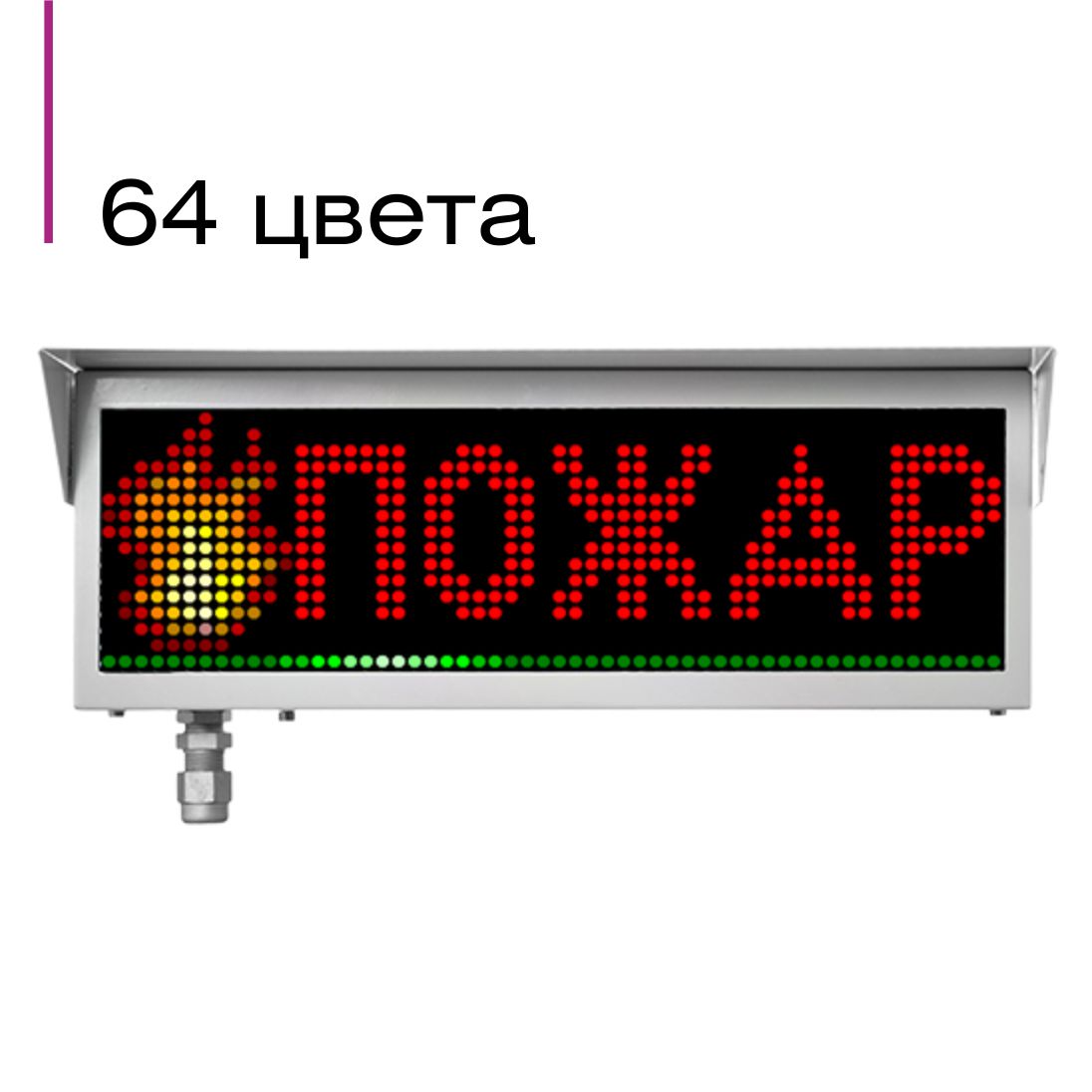

Оповещатель "ЭКРАН-ИНФО-RGB-О" предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов. Табло световое общепромышленного назначения применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств. Может применяться в качестве информационного светового табло с возможностью удаленного конфигурирования и управления по линии связи RS-485 при использовании протокола ModBus RTU.

«ЭКРАН–ИНФО-RGB-О» - многоцветное световое табло оснащено сиреной с возможностью конфигурирования типа звучания (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.

Возможные варианты выведения сообщений:

статическая надпись
мигающая надпись
бегущая строка
отдельный вывод нижней и верхней строки
одновременно несколько цветов
вывод надписей со звуком или без звука

Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый, Г - голубой, С - синий, Р - розовый, Б - белый.

«ЭКРАН-ИНФО-RGB-О» — способен заменить от двух до четырех оповещателей!!!

Отличительные особенности:

высокая контрастность при ярком солнечном свете
вывод текста и пиктограмм на любом языке
создание надписей пользователем через USB-порт
возможность дистанционного управления до 16-ти установленных надписей
эксплуатация в жестких климатических условиях -60°C до +75°C
подключение в адресные системы пожарной сигнализации
одновременный вывод надписей разных цветов
управление оповещателем по протоколу ModBus RTU

Конструкция:

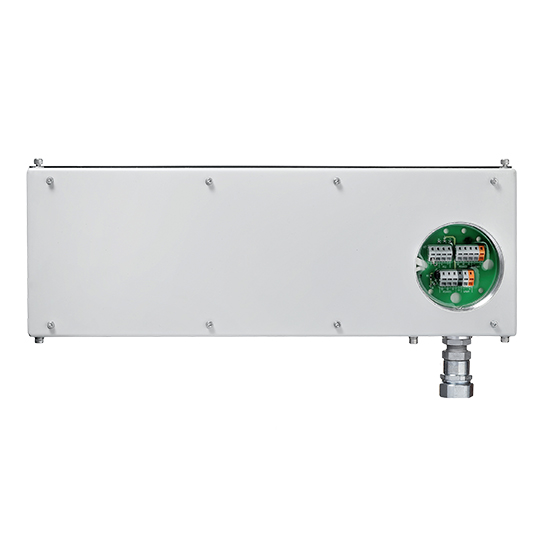

стальной корпус с порошковым покрытием или корпус из нержавеющей стали
закаленное стекло толщиной 6мм
козырек - защита от атмосферных воздействий
упрощенный монтаж

Ключевые характеристики:

любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
высокая коррозийная стойкость и пылевлагонепроницаемость IP66
контроль цепей питания и управления на обрыв и короткое замыкание
применение многоцветных супер ярких светодиодов Kingbright

По заказу оповещатель «ЭКРАН-ИНФО-RGB-О» комплектуется УУО-RGB (устройство управления оповещателем). УУО-RGB предназначено для дистанционного управления надписями оповещателя.

Отличительные особенности УУО-RGB:

связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
УУО-RGB является ведущим устройством
значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
контроль линии связи с оповещателем «ЭКРАН-ИНФО-RGB»
надписи на «ЭКРАН-ИНФО-RGB-О» отображаются поочередно в зависимости от сигналов на входах управления УУО-RGB и приоритета входа.
Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.
наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля
есть модификация УУО-RGB на DIN-рейку

Пишите на нашу электронную почту: market@eridan-zao.ru

Возможные варианты выведения сообщений:

статическая надпись
мигающая надпись
бегущая строка
отдельный вывод нижней и верхней строки
одновременно несколько цветов
вывод надписей со звуком или без звука

Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый, Г - голубой, С - синий, Р - розовый, Б - белый.

«ЭКРАН-ИНФО-RGB-О» — способен заменить от двух до четырех оповещателей!!!

Отличительные особенности:

высокая контрастность при ярком солнечном свете
вывод текста и пиктограмм на любом языке
создание надписей пользователем через USB-порт
возможность дистанционного управления до 16-ти установленных надписей
эксплуатация в жестких климатических условиях -60°C до +75°C
подключение в адресные системы пожарной сигнализации
одновременный вывод надписей разных цветов
управление оповещателем по протоколу ModBus RTU

Конструкция:

стальной корпус с порошковым покрытием или корпус из нержавеющей стали
закаленное стекло толщиной 6мм
козырек - защита от атмосферных воздействий
упрощенный монтаж

Ключевые характеристики:

любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
высокая коррозийная стойкость и пылевлагонепроницаемость IP66
контроль цепей питания и управления на обрыв и короткое замыкание
применение многоцветных супер ярких светодиодов Kingbright

Отличительные особенности УУО-RGB:

связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
УУО-RGB является ведущим устройством
значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
контроль линии связи с оповещателем «ЭКРАН-ИНФО-RGB»
надписи на «ЭКРАН-ИНФО-RGB-О» отображаются поочередно в зависимости от сигналов на входах управления УУО-RGB и приоритета входа.
Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.
наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля
есть модификация УУО-RGB на DIN-рейку

Пишите на нашу электронную почту: market@eridan-zao.ru

пылевлагонепроницаемость	IP66
температура эксплуатации	-60°C до +75°C
напряжение питания, В	12-24 VDC/100-240 VAC
максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А	0,5 / 0,1
информационное световое поле оповещателя, точек	56х16
тип звукового сигнала – сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ	100
мигание светового канала может быть задано в диапазоне частот, Гц	0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм	453х226х155
масса, не более, кг	8,5
срок службы, не менее, лет	10
гарантийный срок, лет	5

Технические характеристики УУО-RGB*

напряжение питания, В	12-24
максимальный потребляемый ток, не более, А	0,15
количество отдельно конфигурируемых дискретных входов с приоритетом	4
габаритные размеры, не более, мм	210х80х55

*УУО-RGB (устройство управления оповещателем)
