Устройство Управления Оповещателем УУО-RGB

Внешнее устройство управления оповещателем УУО-RGB обеспечивает подключение оповещателя к дискретным выходам (например, реле) пожарных пультов или контроллеров управления. Использование оповещателя "ЭКРАН-ИНФО-RGB" совместно с УУО-RGB позволяет заменить до четырех отдельных оповещателей. УУО-RGB располагается вне взрывоопасной зоны. Есть два исполнения в герметичном корпусе (IP54) и в корпусе на DIN рейку размеров 35 мм и 32 мм. Связь с оповещателем осуществляется по интерфейсу RS-485 с гальванической развязкой и контролем линии связи. Максимальная длина линии связи 1 км. При потере связи между оповещателем и УУО-RGB, последний формирует на входах управления сигнал о неисправности, распознаваемый прибором управления (пультом).

Схемы подключения:

Надписи отображаются поочередно в зависимости от сигналов на входах управления и приоритета входа. Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.

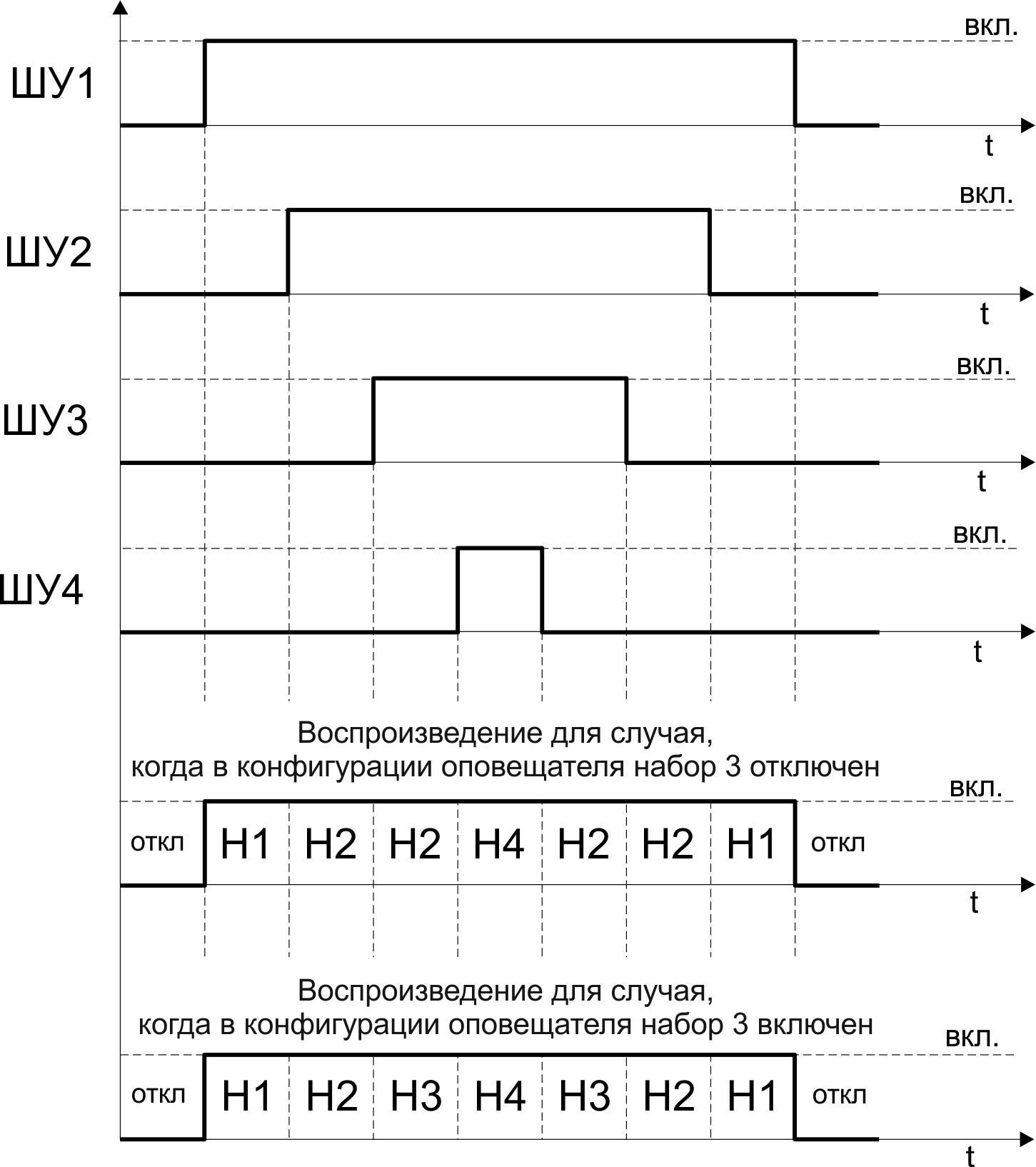

Диаграмма приоритета вывода надписи на оповещателе ЭКРАН-ИНФО и ЭКРАН-ИНФО-RGB в зависимости от поданного сигнала на входу УУО (УУО-RGB):

Диаграмма вывода надписи на оповещателе ЭКРАН-ИНФО

Если ни на один дискретный вход (ШУ1-ШУ4) не подан сигнал, на оповещатель ничего не выводится
Если на дискретный вход ШУ1 подан сигнал с пульта, на оповещатель выводится "надпись" Н1 (сконфигурированный набор: тип надписи, тип звучания, время вывода и др. параметры). Подробней о конфигурирование оповещателя ЭКРАН-ИНФО можно узнать из записи вебинара).
Если на дискретный вход ШУ2 или на ШУ1 и ШУ2 одновременно подан сигнал с пульта, на оповещатель выводится "надпись" Н2, то есть приоритет вывода ШУ2 выше ШУ1
Если на дискретный вход ШУ3 или на ШУ1, ШУ2 и ШУ3 одновременно подан сигнал с пульта, на оповещатель выводится "надпись" Н3, то есть приоритет вывода ШУ3 выше ШУ1 и ШУ2
Если на дискретный вход ШУ4 или на ШУ1, ШУ2, ШУ3 и ШУ4 одновременно подан сигнал с пульта, на оповещатель выводится "надпись" Н4, то есть приоритет вывода ШУ4 выше ШУ1, ШУ2 и ШУ3.

Оповещатели ЭКРАН-ИНФО и ЭКРАН-ИНФО-RGB с УУО (УУО-RGB) внесены в номенклатурный Справочник МТР ПАО «Газпром»

Коды МТР Газпром для продукции АО Эридан

Устройство Управления Оповещателем УУО-RGB

Схемы подключения:

Если ни на один дискретный вход (ШУ1-ШУ4) не подан сигнал, на оповещатель ничего не выводится
Если на дискретный вход ШУ1 подан сигнал с пульта, на оповещатель выводится "надпись" Н1 (сконфигурированный набор: тип надписи, тип звучания, время вывода и др. параметры). Подробней о конфигурирование оповещателя ЭКРАН-ИНФО можно узнать из записи вебинара).
Если на дискретный вход ШУ2 или на ШУ1 и ШУ2 одновременно подан сигнал с пульта, на оповещатель выводится "надпись" Н2, то есть приоритет вывода ШУ2 выше ШУ1
Если на дискретный вход ШУ3 или на ШУ1, ШУ2 и ШУ3 одновременно подан сигнал с пульта, на оповещатель выводится "надпись" Н3, то есть приоритет вывода ШУ3 выше ШУ1 и ШУ2
Если на дискретный вход ШУ4 или на ШУ1, ШУ2, ШУ3 и ШУ4 одновременно подан сигнал с пульта, на оповещатель выводится "надпись" Н4, то есть приоритет вывода ШУ4 выше ШУ1, ШУ2 и ШУ3.

Оповещатели ЭКРАН-ИНФО и ЭКРАН-ИНФО-RGB с УУО (УУО-RGB) внесены в номенклатурный Справочник МТР ПАО «Газпром»

Коды МТР Газпром для продукции АО Эридан

степень защиты (для гермитичного корпуса) от воздействия воды и пыли	IP54
напряжение питания	12-24 В
ток потребления, А	0,15

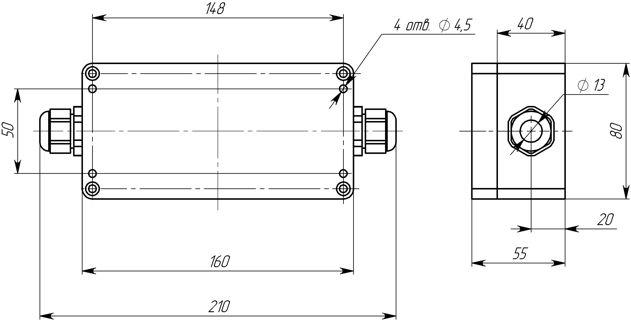

габаритные размеры гермитичного корпуса, мм	210х80х55
габаритные размеры корпуса на DIN рейку, мм	70,5х96х60
срок службы, не менее, лет	10
гарантийный срок, месяцев	60

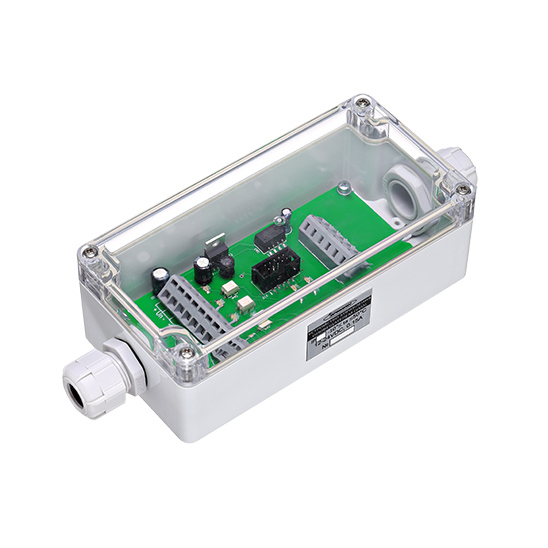

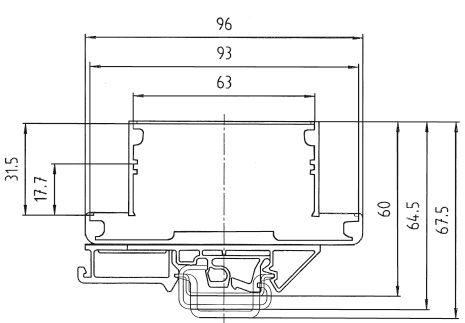

Герметичный корпус:	Корпус на DIN рейку:

Документы, паспорта, руководства

Паспорт УУО-RGB

617,6 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами УУО (DWG) 281,2 КБ	281,2 КБ
3D-модель УУО (STEP) 38,5 КБ	38,5 КБ
Чертеж с габаритными и посадочными размерами УУО (DXF) 15,8 КБ	15,8 КБ

С этим товаром покупают

Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный

ЭКРАН-ИНФО-RGB Modbus RTU

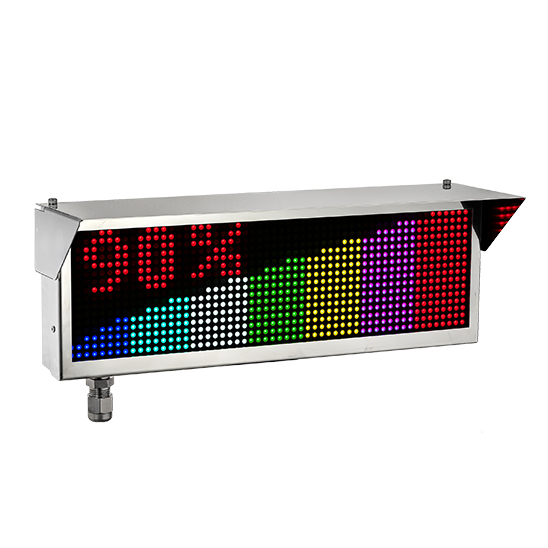

ЭКРАН-ИНФО-RGB-О оповещатель пожарный общепромышленного назначения многоцветный
