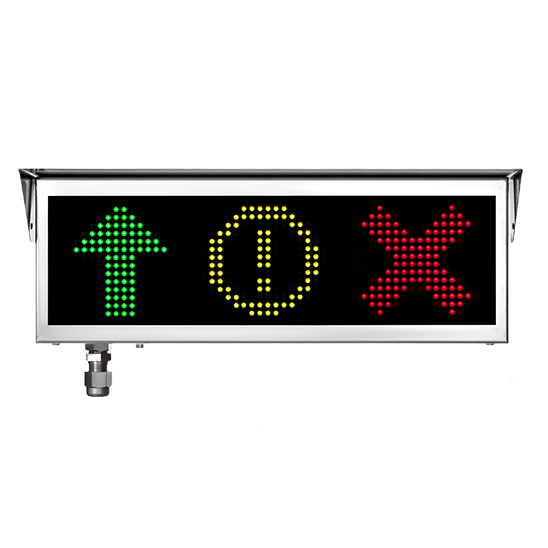

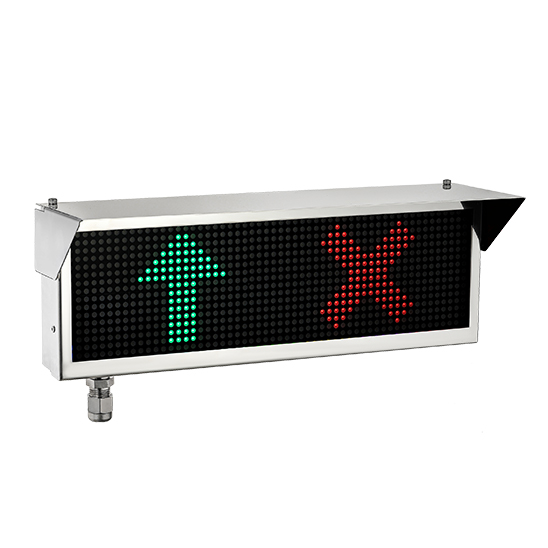

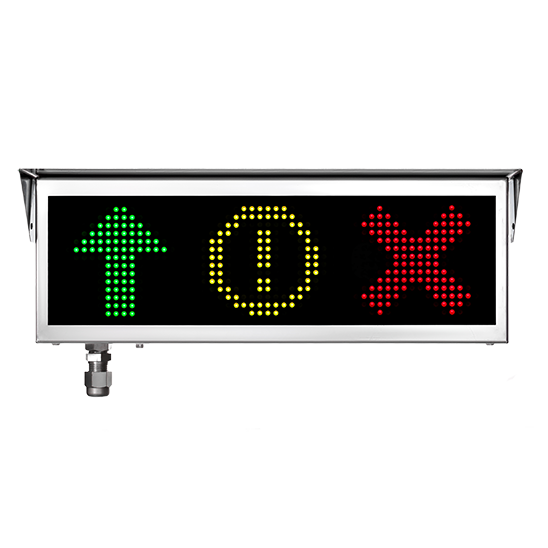

Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный
Цена по запросу

Сертификаты
Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный
Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный
Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный

Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
Цена по запросу
Стоимость выбранной комплектации:
Цена по запросу
добавить в заказ

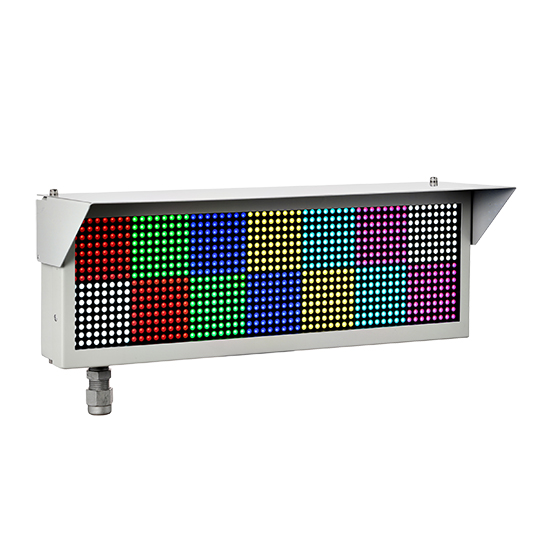

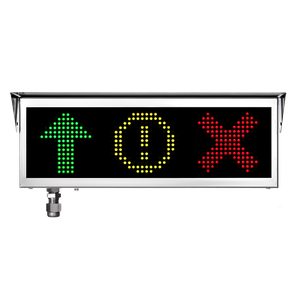

Табло ЭКРАН-ИНФО-RGB оповещатель пожарный взрывозащищенный многоцветный

Новую программу конфигурации можно скачать по ссылке.

Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Табло световое взрывозащищенное применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.
При подключении оповещателя «ЭКРАН–ИНФО-RGB» не требуется искробезопасных шлейфов!
Оповещатель взрывозащищенный может применяться в качестве информационного светового табло с возможностью удаленного конфигурирования и управления по линии связи RS-485 при использовании протокола ModBus RTU со скоростью связи от 1 200 до 230 400 бод.
ЭКРАН–ИНФО-RGB - табло световое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.
Возможные варианты выведения сообщений:
  • статическая надпись
  • мигающая надпись
  • бегущая строка
  • отдельный вывод нижней и верхней строки
  • одновременно несколько цветов
  • вывод надписей со звуком или без звука

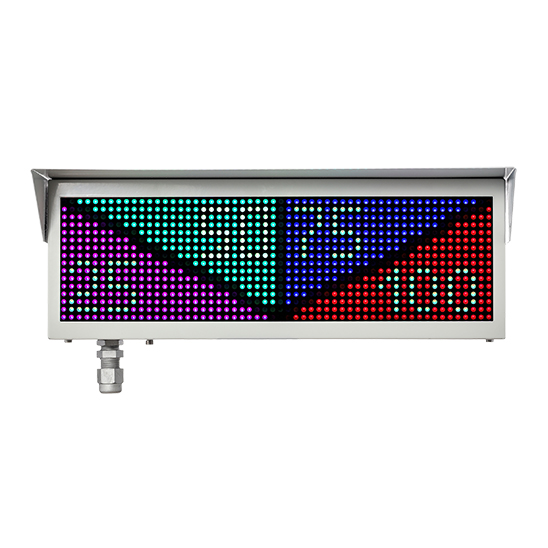

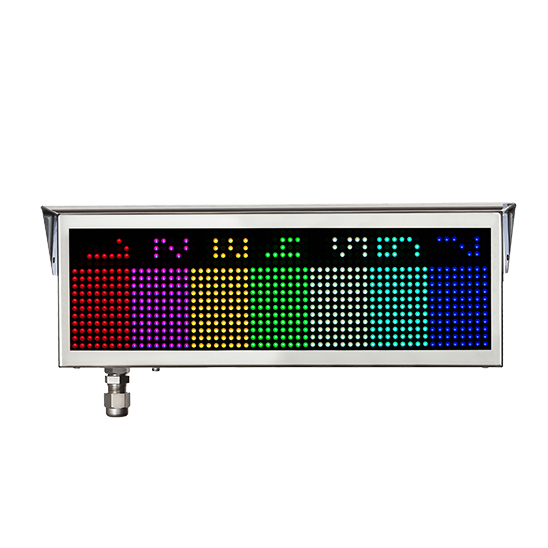

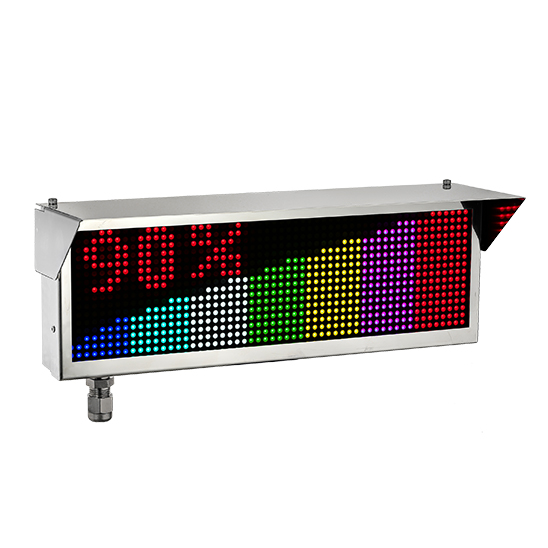

Возможность выбора из 64 цветов свечения надписи: производные от Кр - красный, Ж - желтый, З - зеленый, Г - голубой, С - синий, Р - розовый, Б - белый.
ЭКРАН-ИНФО-RGB — способен заменить от двух до четырех оповещателей!!!

Отличительные особенности:

  • наличие программы конфигурации с автообновлением;
  • встроенная библиотека надписей;
  • возможность вывода до 500 сценариев оповещения;
  • высокая контрастность при ярком солнечном свете;
  • вывод текста и пиктограмм на любом языке;
  • создание надписей пользователем через USB-порт;
  • возможность дистанционного управления до 16-ти установленных надписей;
  • эксплуатация в жестких климатических условиях -60°C до +75°C;
  • подключение в адресные системы пожарной сигнализации;
  • одновременный вывод надписей разных цветов;
  • управление оповещателем по протоколу ModBus RTU.

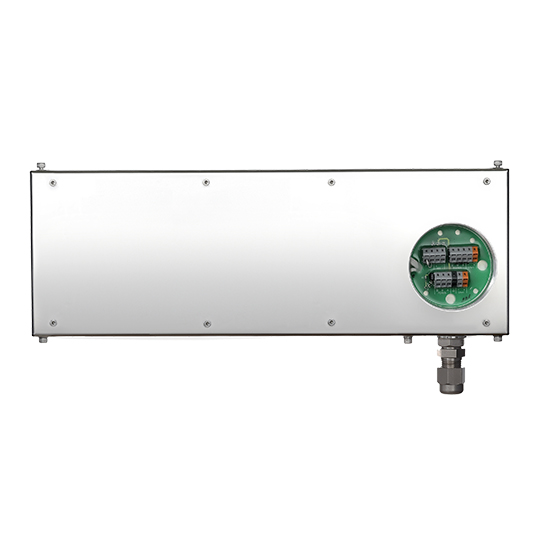

Конструкция:
  • стальной корпус с порошковым покрытием или корпус из нержавеющей стали;
  • закаленное стекло толщиной 6 мм.;
  • козырек - защита от атмосферных воздействий;
  • упрощенный монтаж .

Ключевые характеристики:

  • любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
  • маркировка взрывозащиты 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X;
  • высокая коррозийная стойкость и пылевлагонепроницаемость IP66;
  • контроль цепей питания и управления на обрыв и короткое замыкание.

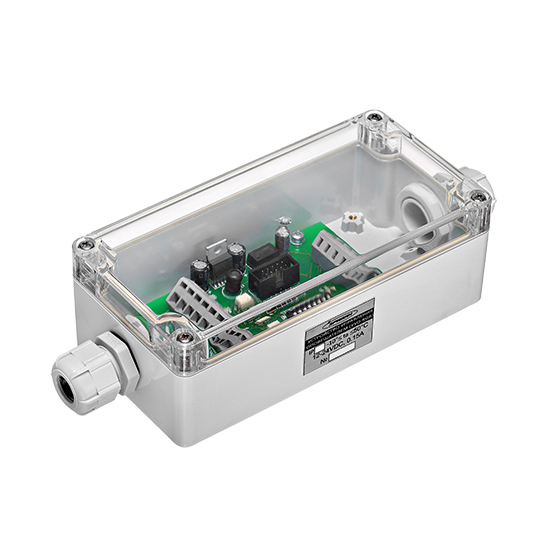

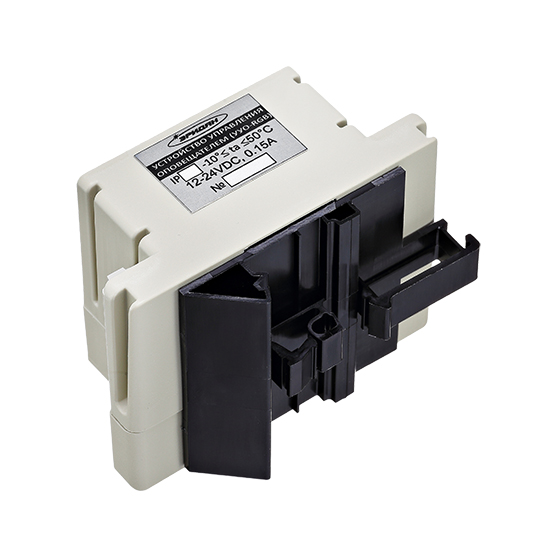

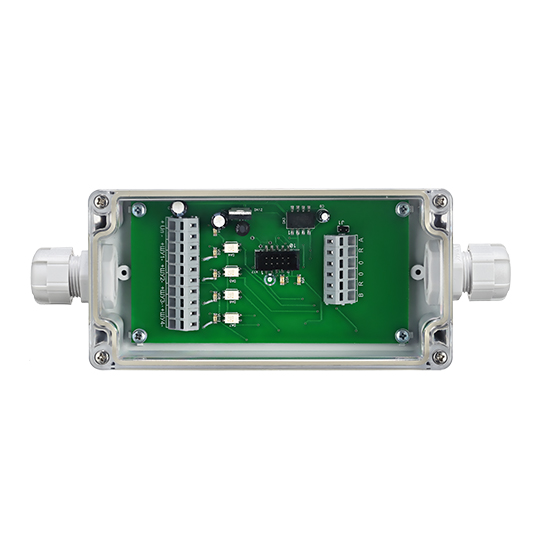

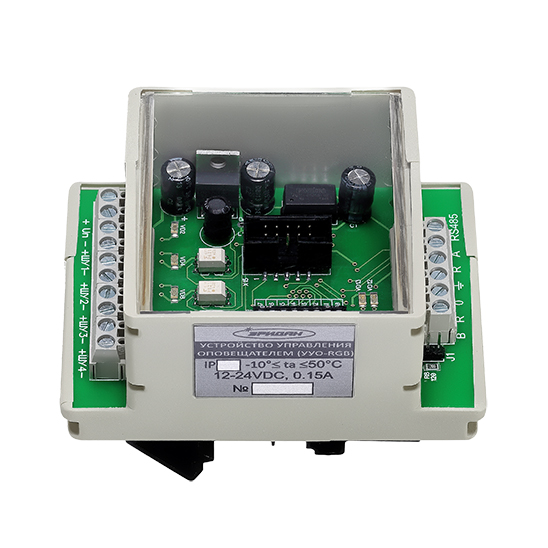

По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО-RGB» комплектуется УУО-RGB (устройство управления оповещателем). УУО-RGB предназначено для дистанционного управления надписями оповещателя.

Отличительные особенности УУО-RGB:

  • связь с оповещателем по интерфейсу RS-485 с гальванической развязкой;
  • УУО-RGB является ведущим устройством;
  • значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом.;
  • контроль линии связи с оповещателем ЭКРАН-ИНФО-RGB;
  • надписи на ЭКРАН-ИНФО-RGB отображаются поочередно в зависимости от сигналов на входах управления УУО-RGB и приоритета входа. Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета;
  • наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля.

Варианты надписей:

ЭИ

"ПОЖАР"

ЭИ

"АВАРИЯ"

ЭИ

"АВТОМАТИКА ОТКЛЮЧЕНА"

ЭИ

"АВАРИЯ"

ЭИ

"АВТОМАТИКА ВКЛЮЧЕНА"

ЭИ

"АВТОМАТИКА ОТКЛЮЧЕНА"

ЭИ

"АВТОМАТИКА ВКЛЮЧЕНА"

ЭИ

"ПОЖАР"

ЭИ

"ТРЕВОГА"

ЭИ

"ТРЕВОГА"

ЭИ

"АВТОМАТИКА ОТКЛЮЧЕНА"

ЭИ

"АВТОМАТИКА ВКЛЮЧЕНА"

ЭИ

"1 %"

ЭИ

"100 %"

ЭИ

"ГАЗ НЕ ВХОДИ"

ЭИ

"СТАНЦИЯ ПОЖАРОТУШЕНИЯ"

ЭИ

"УРОВЕНЬ 3"

ЭИ

"ПЕНА НЕ ВХОДИТЬ"

ЭИ

"ПОЖАР В СТАНЦИИ"

ЭИ

"FIRE FIGHTING STATION"

ЭИ

"ОТКРЫТО"

ЭИ

"СТРЕЛКА ВЛЕВО"

ЭИ

"ЗАГАЗОВАННОСТЬ"

ЭИ

"СТРЕЛКА ВПРАВО"

ЭИ

"НЕ ВХОДИТЬ"

ЭИ

"УРОВЕНЬ 1"

ЭИ

"ЗАПУСК"

ЭИ

"ПОРОШОК НЕ ВХОДИТЬ"

ЭИ

"ГАЗ"

ЭИ

"НЕ ВХОДИТЬ"

ЭИ

"УРОВЕНЬ 2"

ЭИ

"ГАЗ УХОДИ"

ЭИ

"ПЕНА УХОДИ"

ЭИ

"АТП ОТКЛЮЧЕНО"

ЭИ

"ГАЗ НЕ ВХОДИ"

ЭИ

"AUTOMATIC OFF"

Сделайте заказ по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Оповещатель пожарный взрывозащищенный ЭКРАН-ИНФО-RGB внесен в номенклатурный Справочник
МТР ПАО «Газпром» и имеет сертификат Интергазсерт.



Характеристики

маркировка взрывозащиты
1Ex d mb [ib] IIC T4 Gb Х
пылевлагонепроницаемость IP66
температура эксплуатации -60°C до +75°C
напряжение питания, В 12-24 VDC/100-240 VAC
максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А
0,5 / 0,1
информационное световое поле оповещателя, точек
56х16
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
мигание светового канала может быть задано в диапазоне частот, Гц
0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм
453х226х155
масса, не более, кг
8,5
срок службы, не менее, лет
10
гарантийный срок, лет
5

Технические характеристики УУО-RGB*
напряжение питания, В
12-24
максимальный потребляемый ток, не более, А
0,15
количество отдельно конфигурируемых дискретных входов с приоритетом
4
габаритные размеры, не более, мм
210х80х55

*УУО-RGB (устройство управления оповещателем)



Документы, паспорта, руководства

Паспорт на кабельные вводы 359,3 КБ
Паспорт УУО-RGB 617,6 КБ
Паспорт "ЭКРАН-ИНФО-RGB" (для продукции, выпущенной после 15.11.2021) 1,2 МБ
Руководство пользователя ЭКРАН-ИНФО-RGB 1,8 МБ
Паспорт «ЭКРАН-ИНФО-RGB» 1,7 МБ
Руководство по работе с программой конфигурирования ЭКРАН-ИНФО-RGB 4,3 МБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Письмо о возможности применения оповещателя "ЭКРАН-ИНФО-RGB" в составе КТС-2000 (ООО "СИНКРОСС") 520,6 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Опросный лист для заказа оповещателя ЭКРАН-ИНФО, ЭКРАН-ИНФО-RGB 328,4 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Чертежи и программы

Драйвер ПИ1/ПИ2 1,3 МБ
Программа для конфигурирования оповещателя «ЭКРАН-ИНФО-RGB» 419,6 КБ
Программа для конфигурирования оповещателя «ЭКРАН-ИНФО-RGB» (для продукции, выпущенной после от 15.11.2021) 17,4 МБ
Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DWG) 434,5 КБ
3D-модель ЭКРАН-ИНФО (STEP) 330,6 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DXF) 86,7 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) 2,6 МБ
Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) 6,2 МБ
Письмо ВНИИПО МЧС России "О распространении сертификатов" 178,9 КБ
Декларация о соответствии ТР ТС 020 ЭКРАН 21-26гг (ЭМС) 345,1 КБ
Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 654,7 КБ
Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 384,2 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ14-Н КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) 1758,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18-Н КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22-Н КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ15-Н КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали 1344,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ20-Н КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВМ25-Н КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО10-Н КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
КВО14-Н КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ1/2"-Н ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали 690,0 ₽
ШТ1"-Н ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) 1134,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ20-Н ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) 900,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ25-Н ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) 888,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
ШТ3/4"-Н ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) 954,0 ₽
Нержавеющая сталь (Н) Нержавеющая сталь (Н) По заказу может выпускаться в корпусе из нержавеющей стали 10614,0 ₽
