ЭКРАН-СУ-ККВ-К1 Световой указатель пожарный взрывозащищенный

Взрывозащищенное оборудование

Пожарные оповещатели

Световые

Безадресные

ЭКРАН-СУ-ККВ-К1 Световой указатель пожарный взрывозащищенный

20 850 ₽

17 375 ₽

Сертификаты

С этим товаром покупают

КВВ-БУ14-С для бронированного кабеля

КВВ-М20-С для металлорукава

КВВ-О6-С для открытой прокладки кабеля

ЭКРАН-СУ-ККВ-К1 Световой указатель пожарный взрывозащищенный

№ Арт. : {{ product.state.sku }}

Дата обновления цен None

Стоимость выбранной комплектации

20 850 ₽

17 375 ₽

Стоимость выбранной комплектации:

17 375 ₽

добавить в заказ

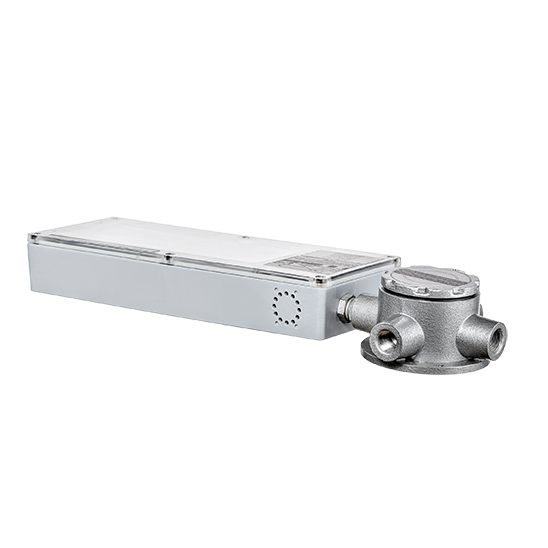

Взрывозащищенный оповещатель ЭКРАН-СУ-ККВ-К1 (световой указатель с постоянным свечением табло)

«ЭКРАН-СУ-ККВ» - световой эвакуационный указатель с постоянным свечением табло без дополнительных секций с постоянно присоединенной внешней взрывозащищенной клеммной коробкой.

Более подробно о комплекте поставки можно узнать в паспорте п.3

Отличительные особенности оповещателя табло "ЭКРАН":

низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
высококонтрастные надписи «ЭКРАН-СУ-ККВ»
подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
при подключении оповещателей «ЭКРАН-СУ-ККВ» не требуется искробезопасных шлейфов

Конструкция:

размеры информационного поля основной секции 250х100 мм;
выпускается в корпусе из поликарбоната;

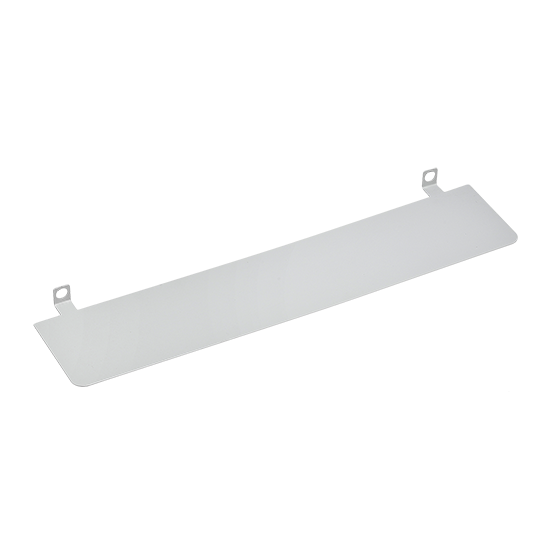

предусмотрена установка козырька (опция);
поставляются с выведенным кабелем в металлорукаве 1,5 м. По заказу возможно удлинение до 30 м;
предусмотрена замена надписи без демонтажа оповещателя.

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66
виброустойчивость (заливка компаундом)
есть возможность удлинения кабеля и металлорукава до 30 метров

Закажите оповещатель Экран по телефону: +7 (343) 351-05-07

Оповещатель пожарный взрывозащищенный «ЭКРАН-СУ-ККВ» внесен в номенклатурный Справочник МТР ПАО "Газпром".
Коды МТР Газпром для продукции АО Эридан

Взрывозащищенный оповещатель ЭКРАН-СУ-ККВ-К1 (световой указатель с постоянным свечением табло)

Более подробно о комплекте поставки можно узнать в паспорте п.3

Отличительные особенности оповещателя табло "ЭКРАН":

низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
высококонтрастные надписи «ЭКРАН-СУ-ККВ»
подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
при подключении оповещателей «ЭКРАН-СУ-ККВ» не требуется искробезопасных шлейфов

Конструкция:

размеры информационного поля основной секции 250х100 мм;
выпускается в корпусе из поликарбоната;
предусмотрена установка козырька (опция);
поставляются с выведенным кабелем в металлорукаве 1,5 м. По заказу возможно удлинение до 30 м;
предусмотрена замена надписи без демонтажа оповещателя.

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66
виброустойчивость (заливка компаундом)
есть возможность удлинения кабеля и металлорукава до 30 метров

Закажите оповещатель Экран по телефону: +7 (343) 351-05-07

маркировка взрывозащиты для взрывоопасных газовых сред	1Ex mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред	Ex mb [ib] IIIC T130°C Db X
cтепень защиты оболочки	IP66
условия эксплуатации, °С	от -60...+75 °C
тип звукового сигнала	сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ	100
напряжение питания, В	12-28 / 100-245
габаритные размеры, не более, мм	390х170х60
масса, не более, кг	2,5
срок службы, не менее, лет	10
гарантийный срок, лет	5

Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):

Напряжение питания, В	Режим свечения	ЭКРАН-С/СУ
Напряжение питания, В	Режим свечения	Желтого и красного свечения	Белого свечения
12	Ярко	180	150
12	ПП	110	95
24	Ярко	110	100
24	ПП	75	70
230	Ярко	20	20
230	ПП	15	15

*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.

Чертежи и программы

Чертеж с габаритными и посадочными размерами ЭКРАН-ККВ (DXF) 34,9 КБ	34,9 КБ
3D-модель ЭКРАН-С/СЗ/СУ-ККВ (STEP) 34,9 КБ	34,9 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ-ККВ (DWG) 320,8 КБ	320,8 КБ

Сертификаты

Сертификат соответствия ГОСТ 30546.1-98 (сейсмостойкость) 654,7 КБ	654,7 КБ
Декларация о соответствии ТР ТС 020/2011 345,1 КБ	345,1 КБ
Сертификат соответствия ТР ТС 012/2011 6,2 МБ	6,2 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 2,6 МБ	2,6 МБ

Документы, паспорта, руководства

Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ	2,2 МБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ	110,3 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ	211,9 КБ

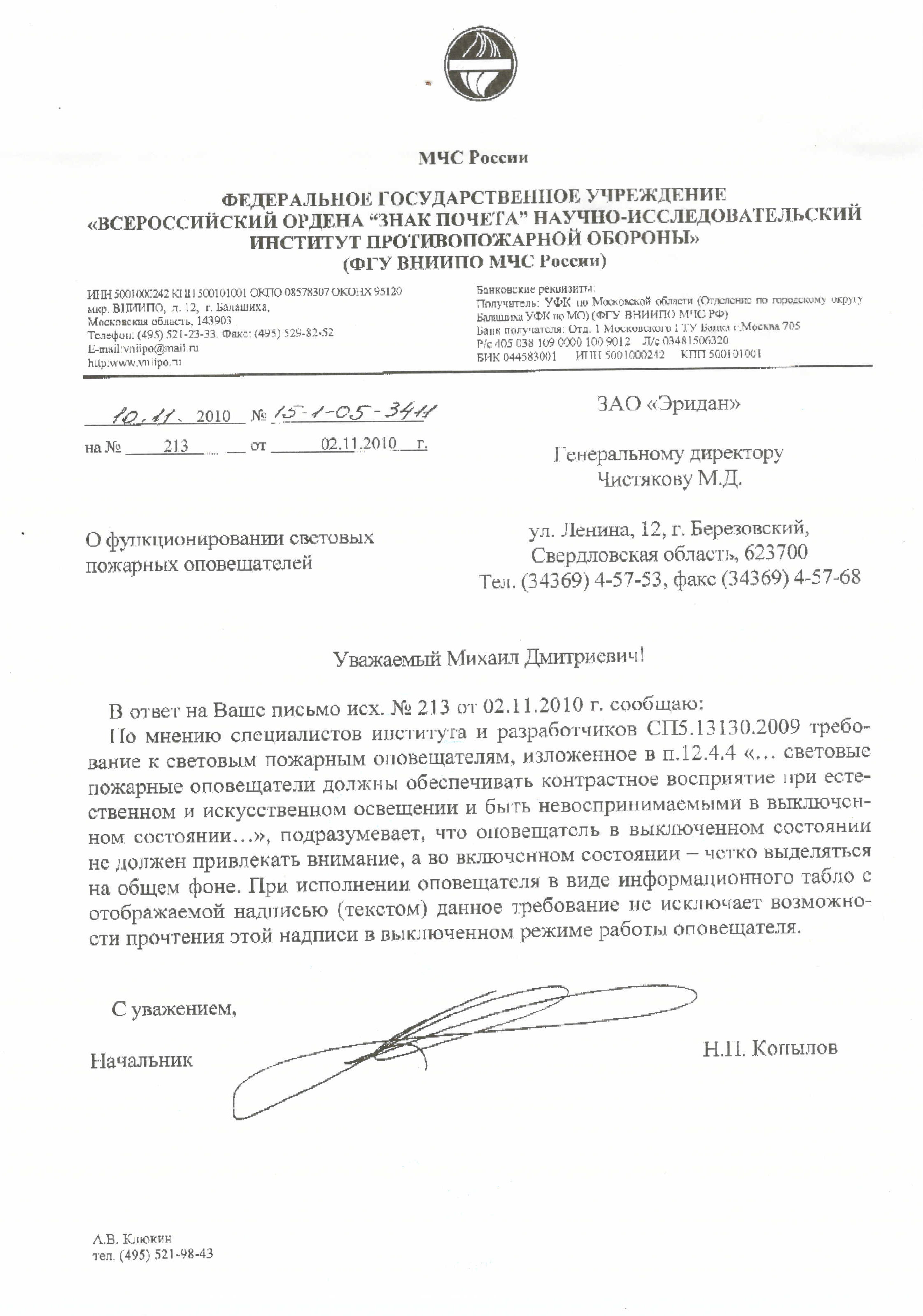

Письмо ВНИИПО МЧС России «О функционировании световых пожарных оповещателей» 656,2 КБ	656,2 КБ
Руководство на Ех кабельные вводы 773,0 КБ	773,0 КБ
Паспорт на Ех кабельные вводы 176,3 КБ	176,3 КБ
Паспорт на кабельные вводы 2,7 МБ	2,7 МБ
Паспорт ЭКРАН-СУ-ККВ 1,3 МБ	1,3 МБ

С этим товаром покупают

КВВ-БУ14-С для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 10-14 мм

КВВ-БУ14-С для бронированного кабеля

КВВ-М20-С Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве

КВВ-М20-С для металлорукава

КВВ-О6-С Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 6 мм

КВВ-О6-С для открытой прокладки кабеля

Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред	1Ex mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред	Ex mb [ib] IIIC T130°C Db X
cтепень защиты оболочки	IP66
условия эксплуатации, °С	от -60...+75 °C
тип звукового сигнала	сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ	100
напряжение питания, В	12-28 / 100-245
габаритные размеры, не более, мм	390х170х60
масса, не более, кг	2,5
срок службы, не менее, лет	10
гарантийный срок, лет	5

Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):

Напряжение питания, В	Режим свечения	ЭКРАН-С/СУ
Напряжение питания, В	Режим свечения	Желтого и красного свечения	Белого свечения
12	Ярко	180	150
12	ПП	110	95
24	Ярко	110	100
24	ПП	75	70
230	Ярко	20	20
230	ПП	15	15

*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.

Чертежи и программы

Чертеж с габаритными и посадочными размерами ЭКРАН-ККВ (DXF) 34,9 КБ	34,9 КБ
3D-модель ЭКРАН-С/СЗ/СУ-ККВ (STEP) 34,9 КБ	34,9 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ-ККВ (DWG) 320,8 КБ	320,8 КБ

Сертификаты

Сертификат соответствия ГОСТ 30546.1-98 (сейсмостойкость) 654,7 КБ	654,7 КБ
Декларация о соответствии ТР ТС 020/2011 345,1 КБ	345,1 КБ
Сертификат соответствия ТР ТС 012/2011 6,2 МБ	6,2 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 2,6 МБ	2,6 МБ

Документы, паспорта, руководства

Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ	2,2 МБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ	110,3 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ	211,9 КБ
Письмо ВНИИПО МЧС России «О функционировании световых пожарных оповещателей» 656,2 КБ	656,2 КБ
Руководство на Ех кабельные вводы 773,0 КБ	773,0 КБ
Паспорт на Ех кабельные вводы 176,3 КБ	176,3 КБ
Паспорт на кабельные вводы 2,7 МБ	2,7 МБ
Паспорт ЭКРАН-СУ-ККВ 1,3 МБ	1,3 МБ
