Описание
Выпускается в 2-х исполнениях:

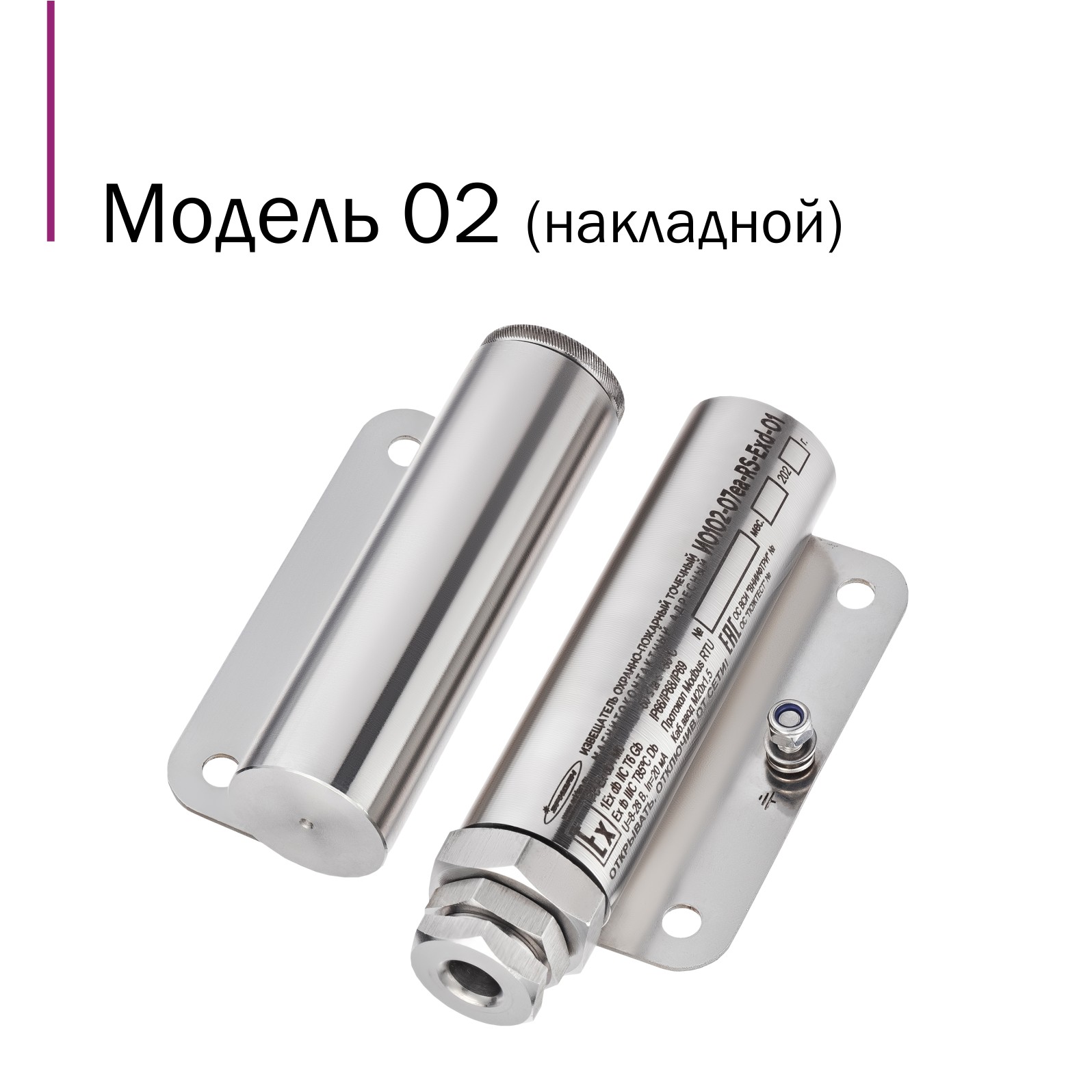

2. Модель 02 – извещатель для поверхностного (накладного) монтажа
Варианты исполнения контактов извещателя:
Ключевые характеристики:
Характеристики
| степень защиты от воздействия пыли и воды | IP66 / IP68 / IP69 |
|
рабочий диапазон температур, °С
|
- 60...80
|
|
диаметр вводимого кабеля, мм
|
6... 12 (в корпус оборудования)
|
|
варианты исполнения контактов порогового извещателя
|
- НР - один нормально-разомкнутый контакт
|
|
- НР/НЗ - один нормально-разомкнутый
и один нормально-замкнутый контакт
|
|
|

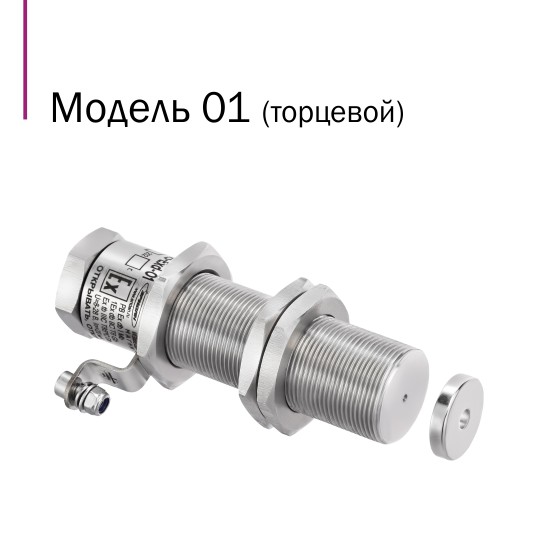

габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм
|
Блок датчика: 111 x 45 x 62
Блок магнита: 25 х 5
|
| габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм |
Блок датчика: 115 x 34 x 50
Блок магнита: 110 х 34 x 50
|
|
масса (блок датчика + блок магнита), не более, кг
|
Модель 01 - 0,65
Модель 02 - 1,3
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
| Параметры пороговых неадресных извещателей | ИО 102-07е-200-НР (НР/НЗ) | ИО 102-07е-250-НР |
| Коммутируемое напряжение, эфф./пост., В, не более |
200
|
250
|
| Коммутируемый ток, А, не более |
1,0
|
1,0
|
| Коммутируемая мощность, Вт, ВА, не более | 30 | 50 |
| Сопротивление замкнутых контактов, Ом, не более | 0,15 | 0,1 |
| Сопротивление разомкнутых контактов, МОм, не менее | 10 | 10 |
| Модель извещателя ИО102-07е | На магнитопроводящем основании, мм | На магнитонепроводящем основании, мм | Допуск смещения блока датчика и блока магнита, мм | ||
|
Срабатывание
|
Отпускание |
Срабатывание
|
Отпускание | ||
| Модель 01 | 29 |
32
|
49 |
52
|
±15 |
| Модель 02 | 27 | 30 | 74 | 77 | ±15 |
