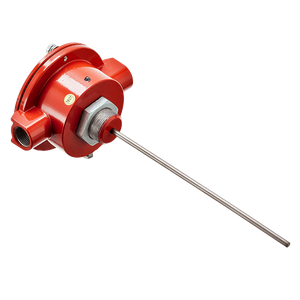

ИП101-07а-RS Извещатель пожарный тепловой взрывозащищенный программируемый адресный

Извещатель пожарный тепловой взрывозащищенный программируемый ИП101-07а-RS (извещатель адресный с поддержкой протокола Modbus RTU) применяется в системах пожарной сигнализации или автоматизированных системах управления технологическими процессами. Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде "Сброс" от ППКП.
Отличительные особенности:
  • применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
  • извещатель обеспечивает измерение температуры контролируемой среды в диапазоне от минус 50°С до 130°С
  • подключение в адресные системы пожарной сигнализации (по протоколу Modbus RTU)
  • извещатель работает по протоколу Modbus RTU с возможностью считывать информацию:
  1. Температура с точностью до 0,1 градуса
  2. Температура с точностью до 1 градуса
  3. Предупредительнй порог
  4. Аварийный порог
  5. Контроля диферинциального канала
  6. Контроля максимального канала
  7. Измеренная скорость нарастания температуры

Конструкция:

  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • чувствительный элемент выполнен из нержавеющей стали И1
  • неокисляющиеся пружинные клеммы WAGO
  • конструктивно извещатель ИП101-07a-RS выпускается в следующих исполнениях:

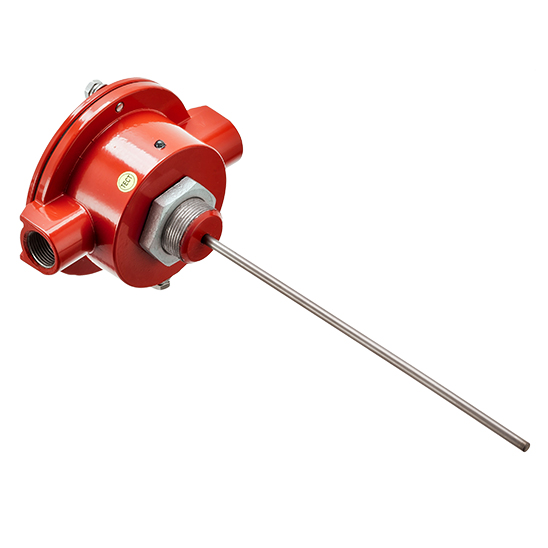

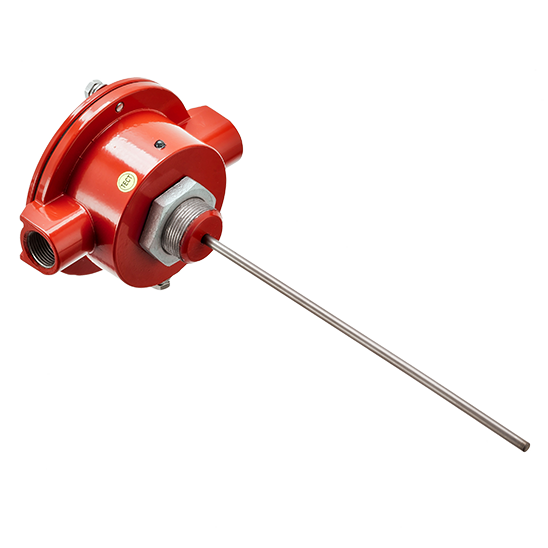

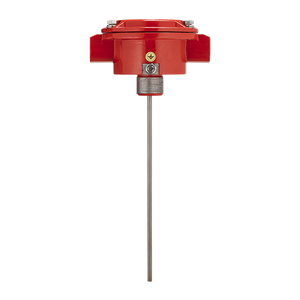

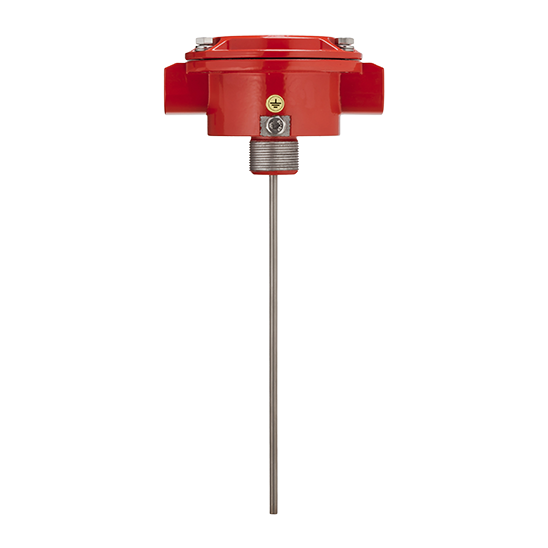

    И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);

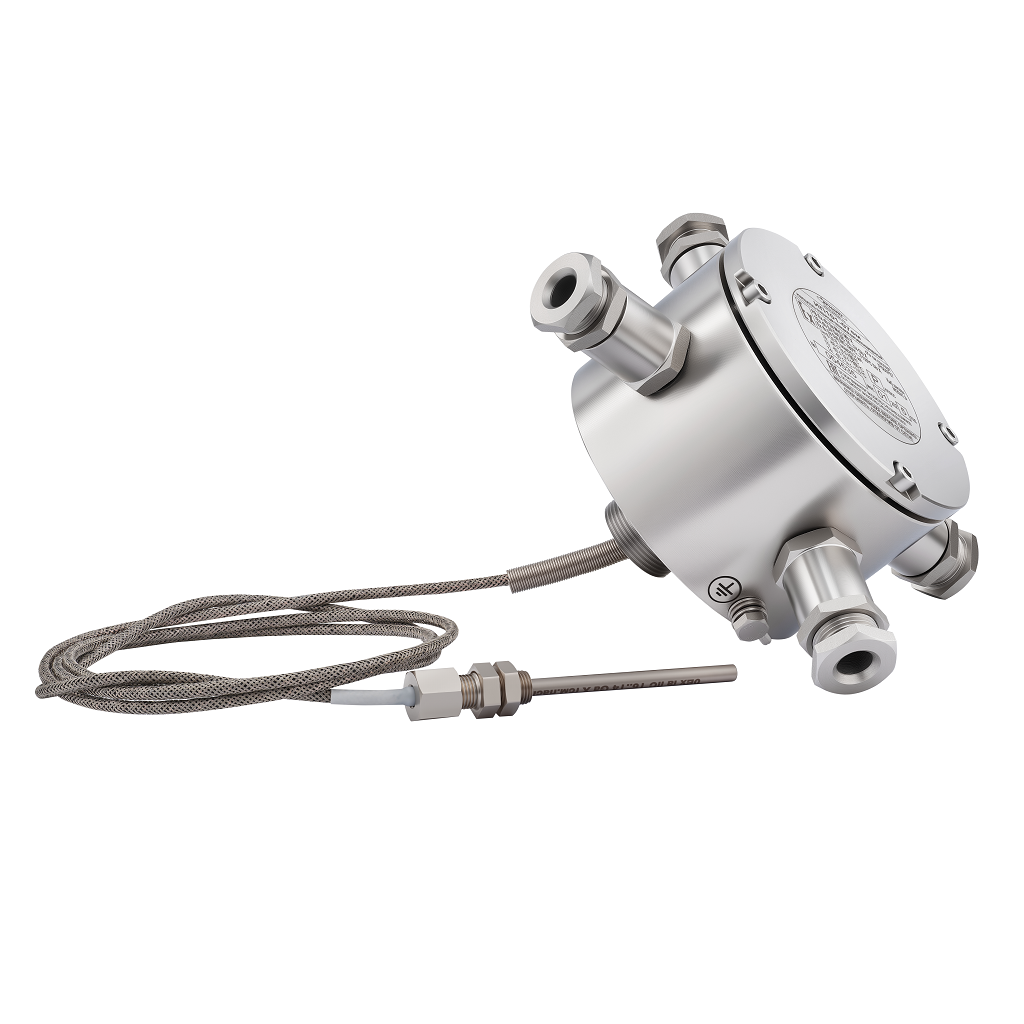

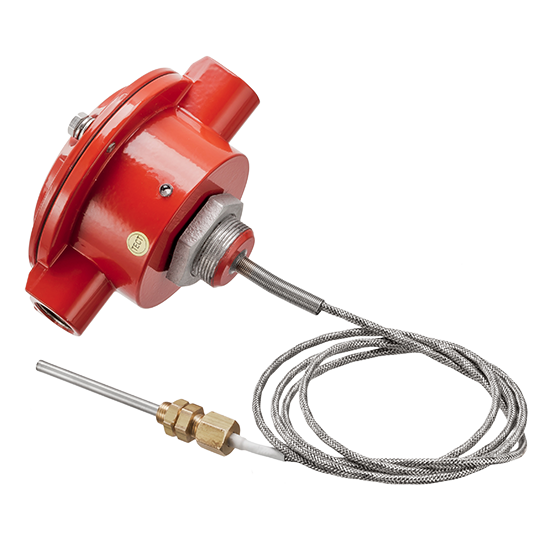

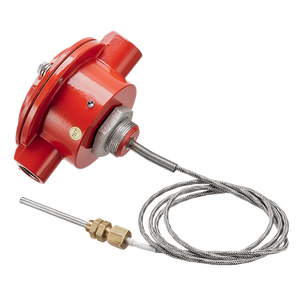

    И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).
Ключевые характеристики:
  • предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
  • уникальная тепловая чувствительность
  • высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
  • световая индикация при срабатывании
На нашем сайте вы найдете извещатели пожарные ИП101-07еИП101-07мд и другие.
Сделайте заказ по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП 101-07a-RS внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.

Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ

Имеет свидетельство о типовом одобрении Российского Речного Регистра



Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред
1Ех db [ia Ga] IIC T4/T5/T6 Gb X
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb [ia Da] IIIC T85/100/135°C Db X
маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред 0Ex ia IIC Т4/Т5/Т6 Ga Х
маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред Ex ia IIIC T85/100/135°C Da X
степень защиты оболочки IP66 / IP67
температурный класс настройки извещателя
А1, A2, A3, B, C, D, E
температура срабатывания, °С
54-130
напряжение питания, В
8-28
максимальный потребляемый ток в дежурном режиме (без опроса), мА
5
максимальный потребляемый ток в режиме срабатывания (без опроса), мА 10
максимальный потребляемый ток во всех режимах при опросе, мА 20
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от - 60 до + 115
Т5 от - 60 до + 100
Т6 от - 60 до + 85
габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм
128х104х81
длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2
длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30
масса, не более, кг
1,1
срок службы, не менее, лет
10
гарантийный срок, лет
5



ТУ 4371–008–43082497–05–05





Документы, паспорта, руководства

Паспорт ИП101-07a-RS 206,3 КБ
Руководство ИП101-07a-RS 966,9 КБ
Паспорт на кабельные вводы 359,3 КБ
Письмо ВНИИФТРИ об установке извещателя в зоны класса 0 54,9 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Чертеж с габаритными и посадочными размерами ИП101-07 (DWG) 319,7 КБ
3D-модель ИП101-07ем (STEP) 152,5 КБ
Чертеж с габаритными и посадочными размерами ИП101-07ем (DXF) 37,4 КБ
Опросный лист для заказа извещателя теплового взрывозащищенного 302,5 КБ
Конфигуратор ИП101-07a-RS для оборудования с датой выпуска после 17.08.2020 17,3 МБ
Руководство пользователя программы "Конфигуратор для извещателя пожарного теплового взрывозащищенного ИП101-07a-RS" 911,5 КБ
Программа для считывания информации о событиях из прибора 18,0 МБ

Сертификаты

Сертификат соответствия / взрывозащиты ИП101-07 19-24 гг (таможенный союз) 3,6 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП103-2/1, ИП101-07е, ИП101-07 21-26 гг (Евразийский экономический союз) 1,7 МБ
Сертификат соответствия ИП103, ИП101-07-ем/мд/вт/RS/а ГОСТ30546.1.2.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) 691,5 КБ
Сертификат соответствия ИП101-07е SIL2 22-25 гг 661,6 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП101-07 20-25гг 455,6 КБ
Декларация о соответствии ТР ТС 020 ИП101-07 21-26 гг (ЭМС) 357,0 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБМ25 КВБМ25 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
И1 И1 И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию) 0,0 ₽
И2 И2 И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке) 756,0 ₽
