ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный
8 413 ₽
7 130 ₽

Сертификаты
ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный
ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный
ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный
ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный
ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный

ИП101-07мд Извещатель взрывозащищенный пожарный тепловой максимально дифференциальный

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
8 413 ₽
7 130 ₽
Стоимость выбранной комплектации:
7 130 ₽
7 130 ₽
добавить в заказ

ИП101-07мд извещатель взрывозащищенный пожарный тепловой  максимально дифференциальный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.
Извещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

  • надежность работы в срабатывании по двум программируемым параметрам:
  • пороговому значению температуры или скорости нагрева окружающей среды
  • подключение как на размыкание цепи, так и на замыкание
  • подключение в адресные системы пожарной сигнализации
Конструкция:
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • неокисляющиеся пружинные клеммы WAGO
  • чувствительный элемент выполнен из нержавеющей стали
  • конструктивно извещатель ИП101-07мд выпускается в следующих исполнениях:

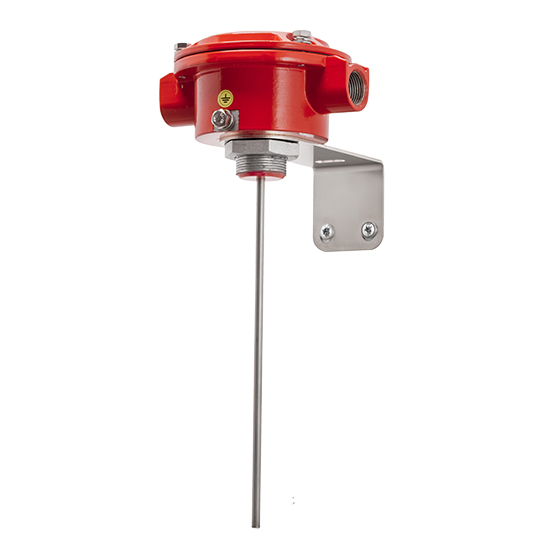

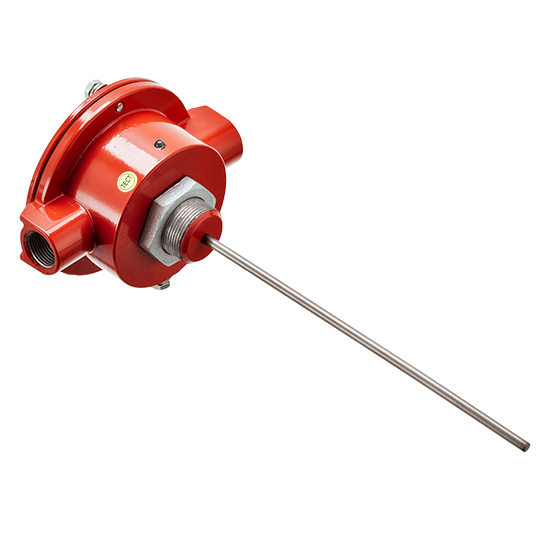

  • И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);

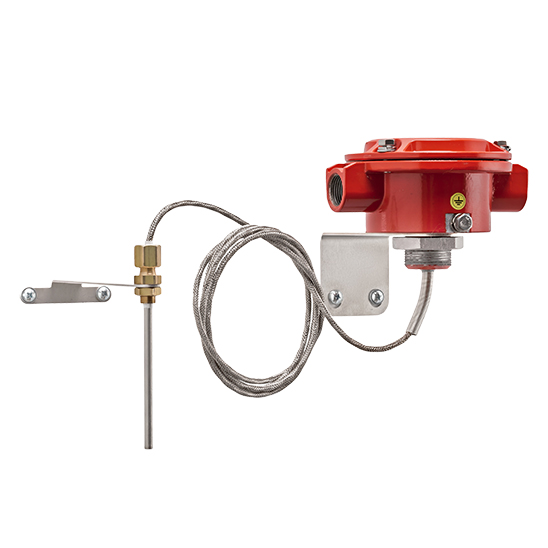

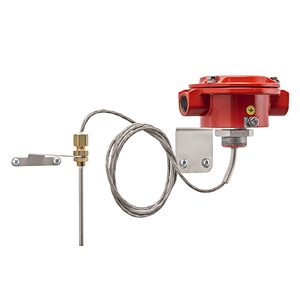

    И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).
Ключевые характеристики:
  • уникальная тепловая чувствительность
  • световая индикация при срабатывании
  • высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
  • дифференциальная функция включается при t° >25°C и не реагирует на перепады ниже указанного значения
Также у нас вы можете приобрести извещатели взрывозащищенные ИП101-07емИП101-07вт  и другие.
Закажите взрывозащищенные извещатели у нас по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП 101-07мд внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.

Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ

Имеет свидетельство о типовом одобрении Российского Речного Регистра





Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ех db [ia Ga] IIC T4/T5/T6 Gb X
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb [ia Da] IIIC T85/100/135°C Db X
маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред 0Ex ia IIC Т4/Т5/Т6 Ga Х
маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред Ex ia IIIC T85/100/135°C Da X
степень защиты оболочки IP66 / IP67
температурный класс настройки извещателя
А1R, А2R, А3R, BR, CR, DR, ER
температура срабатывания максимальная функция, °С
54-130
скорость повышения температуры, °С/мин
5, 10, 20, или 30
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
200
время готовности извещателя к работе после включения электропитания, не более, с
4
время сброса извещателя при отключении электропитания, не более, с
3
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от - 60 до + 115
Т5 от - 60 до + 100
Т6 от - 60 до + 85
габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм
128 x 104 x 81
длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2
длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30
масса, не более, кг
1,1
срок службы, не менее, лет
10
гарантийный срок, лет
5

ТУ 4371–008–43082497–05–01


Документы, паспорта, руководства

Паспорт ИП101-07мд 204,4 КБ
Руководство ИП101-07мд 789,5 КБ
Паспорт на кабельные вводы 359,3 КБ
Паспорт МТШ (метка токового шлейфа) 258,3 КБ
Письмо ВНИИФТРИ об установке извещателя в зоны класса 0 54,9 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» 127,9 КБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Опросный лист для заказа извещателя теплового взрывозащищенного 302,5 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ
Чертеж с габаритными и посадочными размерами ИП101-07мд (DWG) 322,2 КБ
3D-модель ИП101-07мд (STEP) 153,1 КБ
Чертеж с габаритными и посадочными размерами ИП101-07мд (DXF) 38,0 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП103-2/1, ИП101-07е, ИП101-07 21-26 гг (Евразийский экономический союз) 1,7 МБ
Сертификат соответствия / взрывозащиты ИП101-07 19-24 гг (таможенный союз) 3,6 МБ
Сертификат соответствия ИП103, ИП101-07-ем/мд/вт/RS/а ГОСТ30546.1.2.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) 691,5 КБ
Сертификат соответствия ИП101-07е SIL2 22-25 гг 661,6 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП101-07 20-25гг 455,6 КБ
Декларация о соответствии ТР ТС 020 ИП101-07 21-26 гг (ЭМС) 273,8 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
И1 И1 И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию) 0,0 ₽
И2 И2 И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке) 756,0 ₽
