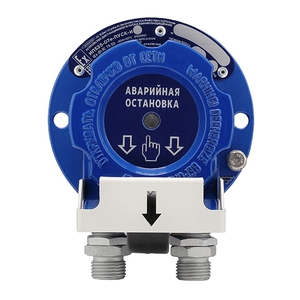

Устройство Дистанционного Пуска ИП535-07e "ПУСК" взрывозащищенное (УДП)

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.
Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).
Может подключаться напрямую в цепи исполнительных устройств (исполнение И1) или в шлейф пожарной сигнализации для работы с приемно-контрольным прибором (исполнение И2).
Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Отличительные особенности УДП ИП535-07е "ПУСК":
  • активация УДП производится двумя действиями
  • «антивандальная» конструкция корпуса
  • приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
  • используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
  • максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
  • может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП
  • УДП ИП535-07е "ПУСК", исполнение И1 - может использоваться как пассивное устройство (нормально открытый контакт)
  • подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Принципы работы

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.
ВНИМАНИЕ! Данный принцип работы запатентован.
Конструкция:
  • приводной элемент конструктивно отделен от корпуса
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ нержавеющей коррозионно-стойкой стали
  • опция - козырек (по заказу, в стандартный комплект не входит)
  • цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый
Ключевые характеристики:
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • возможность многократного использования
  • для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при активации светодиод гаснет (Исполнение И2)
Также у нас вы можете купить извещатель пожарный ИП103-2/1-ТР, ИП101-07мд и другие.
Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель УДП ИП535-07e "ПУСК" внесен в номенклатурный Справочник МТР ОАО «Газпром».
Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.
Имеет свидетельство о типовом одобрении Российского Речного Регистра.



Характеристики

Характеристики УДП ИП535-07е "ПУСК" исполнение И1:

УДП ИП535-07е "ПУСК" И1 обеспечивает замыкание цепи исполнительных устройств при активации.

маркировка взрывозащиты
1Ех db IIC T6 Gb
пылевлагонепроницаемость IP66 / IР67
максимально допустимая коммутируемая мощность не более, Вт
10
максимальное коммутируемое напряжение,  В
60
максимально допустимый коммутируемый ток,  А
0,5
индикация режимов работы, дежурный режим / режим активации да / нет
условия эксплуатации, °С
от -60 до +85
габаритные размеры, не более, мм
245x135x80
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5



Характеристики УДП ИП535-07е "ПУСК" исполнение И2:

УДП ИП535-07е "ПУСК" И2 можно включать в шлейф пожарной сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).

маркировка взрывозащиты
1Ех db IIC T6 Gb
пылевлагонепроницаемость IP66 / IР67
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
70
индикация режимов работы, дежурный режим / режим активации да / да
условия эксплуатации, °С
от -60 до +85
габаритные размеры, не более, мм
245x135x80
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5

ТУ 4371–006–43082497–04

Документы, паспорта, руководства

Паспорт УДП ИП535-07е «ПУСК» 440,6 КБ
Руководство УДП ИП535-07е «ПУСК» 1,6 МБ
Паспорт на кабельные вводы 359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Патент на УДП ИП535-07е "ПУСК" 310,3 КБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ

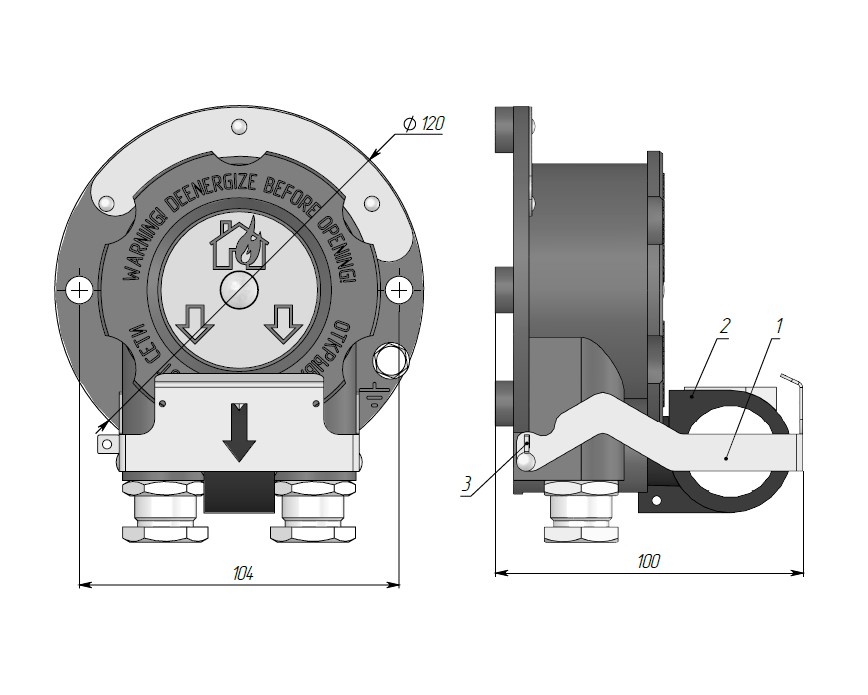

Чертеж с габаритными и посадочными размерами УДП ИП535-07е "ПУСК" (DWG) 393,0 КБ
3D-модель УДП ИП535-07е "ПУСК" (STEP) 937,3 КБ
Чертеж с габаритными и посадочными размерами УДП ИП535-07е «ПУСК» (DXF) 89,1 КБ
Опросный лист для заказа извещателя ручного и устройства дистанционного пуска 262,5 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия / взрывозащиты ИП535-07е 20-25 гг (Евразийский экономический союз) 1,4 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП535-07е, УДП ИП535-07е-"ПУСК" 21-26 гг (Евразийский экономический союз) 1,7 МБ
Сертификат РМРС ИП535-07е/еа/УДП 21-26 гг 469,8 КБ
Декларация о соответствии ТР ТС 020 ИП535-07е 20-25гг (ЭМС) 289,8 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП535-07е 20-25гг 467,7 КБ
Сертификат соответствия ИП535-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 669,9 КБ
Сертификат соответствия ИП535-07е SIL2 22-25 гг 646,1 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ-Н ЗГ-Н Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) 732,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБМ20 КВБМ20 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБМ25 КВБМ25 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ14-Н КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) 1758,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18-Н КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22-Н КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ15-Н КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали 1344,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ20-Н КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВМ25-Н КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО10-Н КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
КВО14-Н КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ОЭ-Н ОЭ-Н Оконечный элемент (ОЭ)* из нержавеющей коррозионно-стойкой стали (Н) 2880,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ1/2"-Н ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали 690,0 ₽
ШТ1"-Н ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) 1134,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ20-Н ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) 900,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ25-Н ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) 888,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
ШТ3/4"-Н ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) 954,0 ₽
Да Да Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК" 1110,0 ₽
И1 И1 Подключается напрямую в цепи исполнительных устройств 0,0 ₽
И2 И2 И2 - подключаться в шлейф пожарной сигнализации для работы с приемно-контрольным прибором 0,0 ₽
