Описание

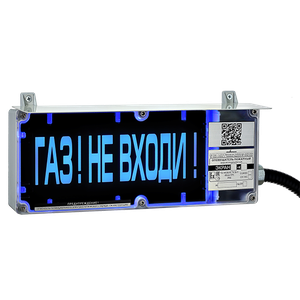

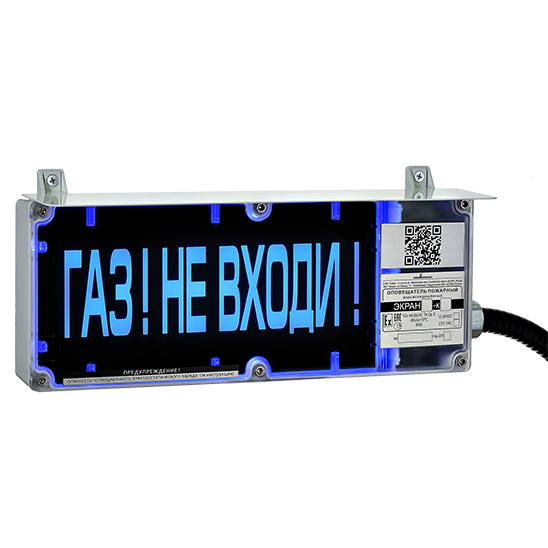

Взрывозащищенный оповещатель пожарный световой адресный ЭКРАН-а-С

Предназначен для работы в адресной линии связи "ША" ППКУП "Vesta 01F" или модуля сопряжения "МС-5", входящего в состав ППКУП комплекса "Диалог PRO" или других, построенных на базе программируемых логических контроллеров.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

Текст надписи, вид пиктограммы, цвет надписи, фон табло и тип коммутационной коробкой необходимо указать при заявке.

Обращаем внимание, что Экран-а поставляется с выведенным кабелем, таким образом для подключения его в кольцевую адресную линию потребуется применение разветвителей КРОСС2-Ехd, ИЗО-Ех-Д1-Т или коммутационных коробок, например, ККВ-07е-Р1-Т. Также возможно подключение к свободному кабельному вводу ЭКРАН-а-С-ККВ.

Отличительные особенности:
  • подключение по 4-х проводной линии: 2 провода - адресная линия связи "ША", 2 провода - электрическое питание
  • низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
  • эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
  • модификация К2 комплектуется дополнительной световой секцией, например, "Автоматика отключена"

Ключевые характеристики:
  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным ППКУП "Диалог PRO" или Vesta-01F
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)

Конструкция:
  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната
  • предусмотрена установка козырька (опция) ВНИМАНИЕ! В стандартный комплект поставки козырек не входит!
  • поставляются с выведенным кабелем в металлорукаве 1,5 м. По заказу возможно удлинение до 30 м.



Закажите оповещатель ЭКРАН-а по телефонам: +7 (343) 351-05-07

«ЭКРАН-а» внесен в номенклатурный Справочник МТР ОАО «Газпром». Код отдела ГКИ 50-007/26-22,3
Коды МТР Газпром для продукции АО Газпром

Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред Ex mb [ib] IIIC T130°C Db X
cтепень защиты оболочки IP66
количество адресов, занимаемых в адресном пространстве "ША"   1
максимальный потребляемый ток от адресного шлейфа, не более, мА 2
условия эксплуатации, °С от -60...+75 °C
напряжение питания, В 12-28 / 100-245
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5



Ток потребления световой функции

Напряжение питания, В Режим свечения Ток потребления, не более, мА
Желтое или красное свечение Белое или синее свечение
12 VDC Ярко 180 150
ПП 110 95
24 VDC Ярко 110 100
ПП 75 70





Ток потребления звуковой и дополнительной функций

Напряжение питания, В Ток потребления, не более, мА
Звуковая функция Доп. световая функция
12 VDC 40 45
24 VDC 30 35
