ИП535-07еа-RS"ПУСК" Взрывозащищенное адресное устройство дистанционного пуска

Взрывозащищенное оборудование

Пожарные извещатели

Ручные

Адресные

ИП535-07еа-RS"ПУСК" Взрывозащищенное адресное устройство дистанционного пуска

12 216 ₽

10 180 ₽

Сертификаты

С этим товаром покупают

КВВ-БУ18-С для бронированного кабеля

ИП535-07еа-RS"ПУСК" Взрывозащищенное адресное устройство дистанционного пуска

№ Арт. : {{ product.state.sku }}

Дата обновления цен None

Стоимость выбранной комплектации

12 216 ₽

10 180 ₽

Стоимость выбранной комплектации:

10 180 ₽

добавить в заказ

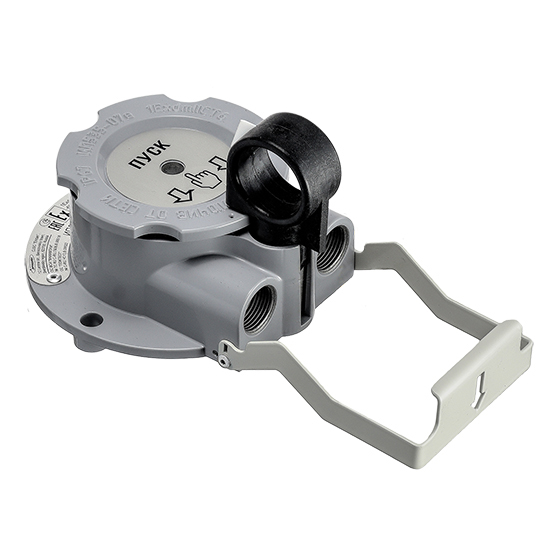

Устройство Дистанционного Пуска ИП535-07eа-RS-"ПУСК" взрывозащищенное адресное (протокол Modbus RTU)

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Важно! Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012), устройство ИП535-07еа-RS- “ПУСК” относится к ИПР класса В

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07еа-RS-"ПУСК":

активация УДП производится двумя действиями
«антивандальная» конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
подключение в адресные системы пожарной сигнализации (протокол Modbus RTU)

Принцип работы:

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).

Отличительные особенности УДП ИП535-07е "ПУСК":

приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава АК 12 ПЧ или нержавеющей коррозионно-стойкой стали
опция - козырек (по заказу, в стандартный комплект не входит)
цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый

Конструкция:

приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
отсутствие механических контактов

Назначение УДП:

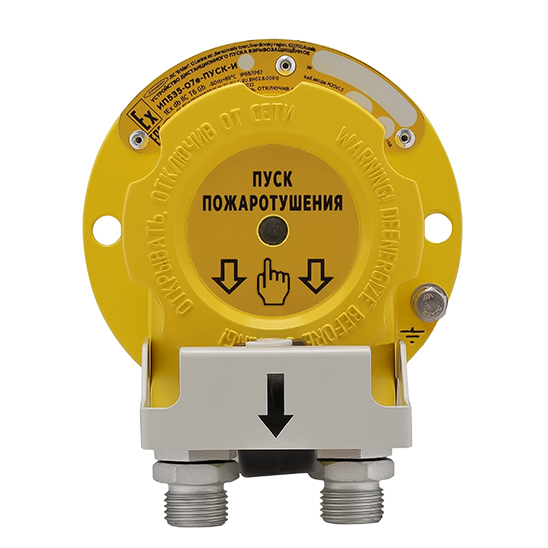

ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать

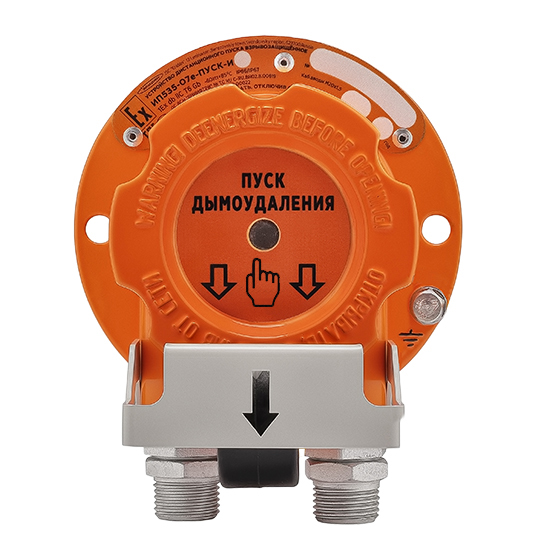

ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый)

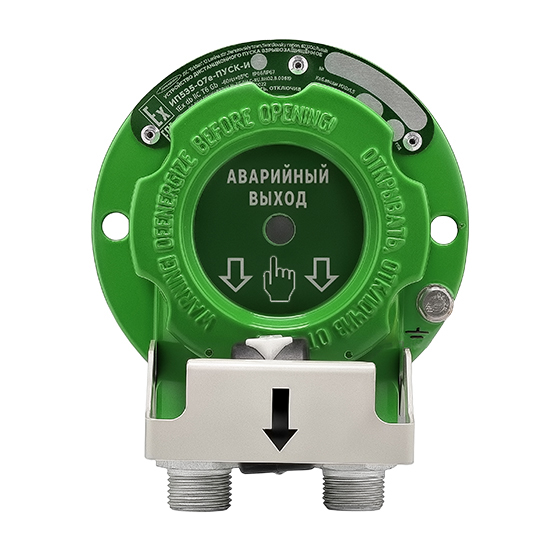

АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый)
АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий)
ПУСК - назначение УДП определяется пользователем (цвет серый)

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
активация извещателя без повреждения конструкции
для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

	Извещатель ИП535-07eа-RS-"ПУСК" внесен в номенклатурный Справочник МТР ОАО «Газпром». Коды МТР Газпром для продукции АО Эридан
	Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.
	Имеет свидетельство о типовом одобрении Российского Речного Регистра.

Устройство Дистанционного Пуска ИП535-07eа-RS-"ПУСК" взрывозащищенное адресное (протокол Modbus RTU)

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Отличительные особенности УДП ИП535-07еа-RS-"ПУСК":

активация УДП производится двумя действиями
«антивандальная» конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
подключение в адресные системы пожарной сигнализации (протокол Modbus RTU)

Принцип работы:

ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).

Отличительные особенности УДП ИП535-07е "ПУСК":

приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава АК 12 ПЧ или нержавеющей коррозионно-стойкой стали
опция - козырек (по заказу, в стандартный комплект не входит)
цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый

Конструкция:

приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
отсутствие механических контактов

Назначение УДП:

ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать
ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый)
АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый)
АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий)
ПУСК - назначение УДП определяется пользователем (цвет серый)

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
активация извещателя без повреждения конструкции
для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

	Извещатель ИП535-07eа-RS-"ПУСК" внесен в номенклатурный Справочник МТР ОАО «Газпром». Коды МТР Газпром для продукции АО Эридан
	Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.
	Имеет свидетельство о типовом одобрении Российского Речного Регистра.

маркировка взрывозащиты	1Ех db IIC T6 Gb / Ex tb IIIС Т85°C Db
пылевлагонепроницаемость	IP66 / IР67
напряжение питания, В	8-28
потребляемый ток, не более, мА:
- в дежурном режиме (без опроса)	5
- в режиме срабатывания	10
- во всех режимах при опросе	20
условия эксплуатации, °С	от -60 до +85
габаритные размеры, не более, мм	120x135x110
масса, не более, кг	1,0
срок службы, не менее, лет	10
гарантийный срок, лет	5

ТУ 4371–006–43082497–04

Чертежи и программы

Чертеж с габаритными и посадочными размерами ИП535-07е (DXF) 93,5 КБ	93,5 КБ
3D-модель ИП535-07е (STEP) 884,7 КБ	884,7 КБ
Чертеж с габаритными и посадочными размерами ИП535-07е (DWG) 395,6 КБ	395,6 КБ

Документы, паспорта, руководства

Паспорт ИП535-07еа-RS 199,5 КБ	199,5 КБ
Руководство ИП535-07еа-RS-modbus 878,0 КБ	878,0 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ	179,2 КБ
Опросный лист для заказа извещателя ручного и устройства дистанционного пуска 262,5 КБ	262,5 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ	3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ	2,2 МБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ	85,1 КБ
Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» 127,9 КБ	127,9 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ	181,0 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП535-07е, УДП ИП535-07е-"ПУСК" 21-26 гг (Евразийский экономический союз) 1,7 МБ	1,7 МБ
Сертификат соответствия / взрывозащиты ИП535-07е 20-25 гг (Евразийский экономический союз) 1,3 МБ	1,3 МБ
Сертификат РМРС ИП535-07е/еа/УДП 21-26 гг 469,8 КБ	469,8 КБ
Сертификат соответствия ИП535-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 669,9 КБ	669,9 КБ
Сертификат соответствия ИП535-07е SIL2 22-25 гг 646,1 КБ	646,1 КБ
Декларация о соответствии ТР ТС 020 ИП535-07е 20-25гг (ЭМС) 289,8 КБ	289,8 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП535-07е 20-25гг 467,7 КБ	467,7 КБ

С этим товаром покупают

КВВ-БУ18-С для монтажа бронированным кабелем с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 14-18 мм

КВВ-БУ18-С для бронированного кабеля

Характеристики

маркировка взрывозащиты	1Ех db IIC T6 Gb / Ex tb IIIС Т85°C Db
пылевлагонепроницаемость	IP66 / IР67
напряжение питания, В	8-28
потребляемый ток, не более, мА:
- в дежурном режиме (без опроса)	5
- в режиме срабатывания	10
- во всех режимах при опросе	20
условия эксплуатации, °С	от -60 до +85
габаритные размеры, не более, мм	120x135x110
масса, не более, кг	1,0
срок службы, не менее, лет	10
гарантийный срок, лет	5

ТУ 4371–006–43082497–04

Чертежи и программы

Чертеж с габаритными и посадочными размерами ИП535-07е (DXF) 93,5 КБ	93,5 КБ
3D-модель ИП535-07е (STEP) 884,7 КБ	884,7 КБ
Чертеж с габаритными и посадочными размерами ИП535-07е (DWG) 395,6 КБ	395,6 КБ

Документы, паспорта, руководства

Паспорт ИП535-07еа-RS 199,5 КБ	199,5 КБ
Руководство ИП535-07еа-RS-modbus 878,0 КБ	878,0 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ	179,2 КБ
Опросный лист для заказа извещателя ручного и устройства дистанционного пуска 262,5 КБ	262,5 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ	3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ	2,2 МБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ	85,1 КБ
Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» 127,9 КБ	127,9 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ	181,0 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП535-07е, УДП ИП535-07е-"ПУСК" 21-26 гг (Евразийский экономический союз) 1,7 МБ	1,7 МБ
Сертификат соответствия / взрывозащиты ИП535-07е 20-25 гг (Евразийский экономический союз) 1,3 МБ	1,3 МБ
Сертификат РМРС ИП535-07е/еа/УДП 21-26 гг 469,8 КБ	469,8 КБ
Сертификат соответствия ИП535-07е ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 669,9 КБ	669,9 КБ
Сертификат соответствия ИП535-07е SIL2 22-25 гг 646,1 КБ	646,1 КБ
Декларация о соответствии ТР ТС 020 ИП535-07е 20-25гг (ЭМС) 289,8 КБ	289,8 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП535-07е 20-25гг 467,7 КБ	467,7 КБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ	Оконечная заглушка из конструкционной стали с гальваническим покрытием	330,0 ₽
	КВБ12	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием	708,0 ₽
	КВБ17	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием	936,0 ₽
	КВБУ14	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ18	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ22	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВМ15	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием	804,0 ₽
	КВМ20	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием	1020,0 ₽
	КВМ25	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием	1308,0 ₽
	КВО10	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием	318,0 ₽
	КВО14	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием	348,0 ₽
	ОЭ	Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием	1542,0 ₽
	ШТ1"	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием	606,0 ₽
	ШТ1/2"	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием	360,0 ₽
	ШТ20	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием	390,0 ₽
	ШТ25	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием	588,0 ₽
	ШТ3/4"	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием	420,0 ₽
	Да	Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК" производства АО «Эридан».	1110,0 ₽

ЗГ

Оконечная заглушка из конструкционной стали с гальваническим покрытием

330,0 ₽

КВБ12

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием

708,0 ₽

КВБ17

Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием

936,0 ₽

КВБУ14

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ18

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ22

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВМ15

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием

804,0 ₽

КВМ20

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием

1020,0 ₽

КВМ25

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием

1308,0 ₽

КВО10

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием

318,0 ₽

КВО14

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием

348,0 ₽

ОЭ

Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием

1542,0 ₽

ШТ1"

Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием

606,0 ₽

ШТ1/2"

Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием

360,0 ₽

ШТ20

Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием

390,0 ₽

ШТ25

Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием

588,0 ₽

ШТ3/4"

Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием

420,0 ₽

Да

Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК" производства АО «Эридан».

1110,0 ₽

ИП535-07еа-RS"ПУСК" Взрывозащищенное адресное устройство дистанционного пуска

Устройство Дистанционного Пуска ИП535-07eа-RS-"ПУСК" взрывозащищенное адресное (протокол Modbus RTU)

Подробное описание

Устройство Дистанционного Пуска ИП535-07eа-RS-"ПУСК" взрывозащищенное адресное (протокол Modbus RTU)

Характеристики

Скачать

Чертежи и программы

Документы, паспорта, руководства

Сертификаты

Характеристики

Чертежи и программы

Документы, паспорта, руководства

Сертификаты

Виды комплектаций
